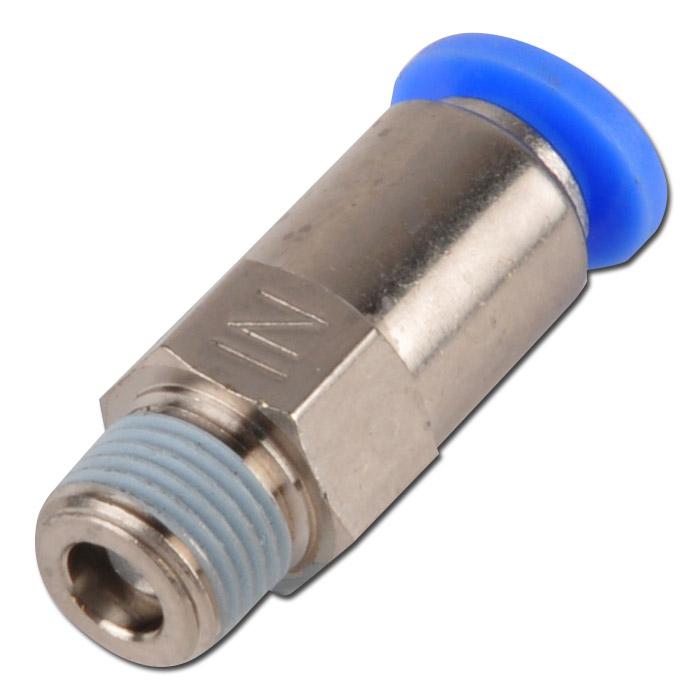

Zawór zwrotny - z gwintem zewnętrznym i wtykowe - przepływ z gwintem do węża
(Przykładowa prezentacja)
Zakres stosowania
- Zawór zwrotny dla połączeń wtykowych
- Połączeń tych należy używać wyłącznie z powietrzem.
- NIE nadaje się do użytku z wodą lub innymi cieczami oraz gazami innymi niż powietrze.
- Zasada działania: Zawory zwrotne zapobiegają cofaniu się powietrza.
- Zalety: Bardzo kompaktowa konstrukcja; Korzystna cena
- Przepływ z gwintu do węża
- Elementy łączące muszą być dokręcone kluczem sześciokątnym na króćcu.
- Przepływ z gwintu do węża
- Ciśnienie otwarcia: ok. 0,8 bara
- O-ring zaworu i uszczelka wargowa: NBR
- Zawór: aluminium
- Korpus: mosiądz, niklowany
- Wkładka: mosiądz
- Pierścień lutowniczy: POM
- Wkład i pierścień podtrzymujący: CnDC
- Zatrzaski i sprężyna zaworu: stal nierdzewna
Wykonań (9)
Ograniczyć wybór
wąż Ø
połączenia gwintowane
Nr art.: haiq19161001
Wersja
| wąż Ø | 6 |
| połączenia gwintowane | R 1/4" |
Nr art.: haiq19161002
Wersja
| wąż Ø | 8 |
| połączenia gwintowane | R 1/4" |
Nr art.: haiq19161003
Wersja
| wąż Ø | 4 |
| połączenia gwintowane | R 1/8" |
Nr art.: haiq19161004
Wersja
| wąż Ø | 6 |
| połączenia gwintowane | R 1/8" |
Nr art.: haiq19161005
Wersja
| wąż Ø | 8 |
| połączenia gwintowane | R 1/8" |
Nr art.: haiq19161006
Wersja
| wąż Ø | 10 |
| połączenia gwintowane | R 3/8" |
Nr art.: haiq19161007
Wersja
| wąż Ø | 12 |
| połączenia gwintowane | R 3/8" |
Nr art.: haiq19161000
Wersja
| wąż Ø | 12 |
| połączenia gwintowane | R 1/2" |
Nr art.: haiq19161008
Wersja
| wąż Ø | 4 |
| połączenia gwintowane | M 5 |
