Zakres stosowania
- Zawór 2/2-drogowy LVA firmy SMC sprawdza się jako zawór odcinający do mediów ultraczystych i chemikaliów.
- Typowe obszary zastosowań to produkcja układów scalonych, przemysł chemiczny i farmaceutyczny oraz przetwórstwo spożywcze.
- Dalsze zastosowania obejmują technologię medyczną, urządzenia analityczne oraz urządzenia czyszczące.
- Zawór może być również stosowany do czystego powietrza wydmuchowego.

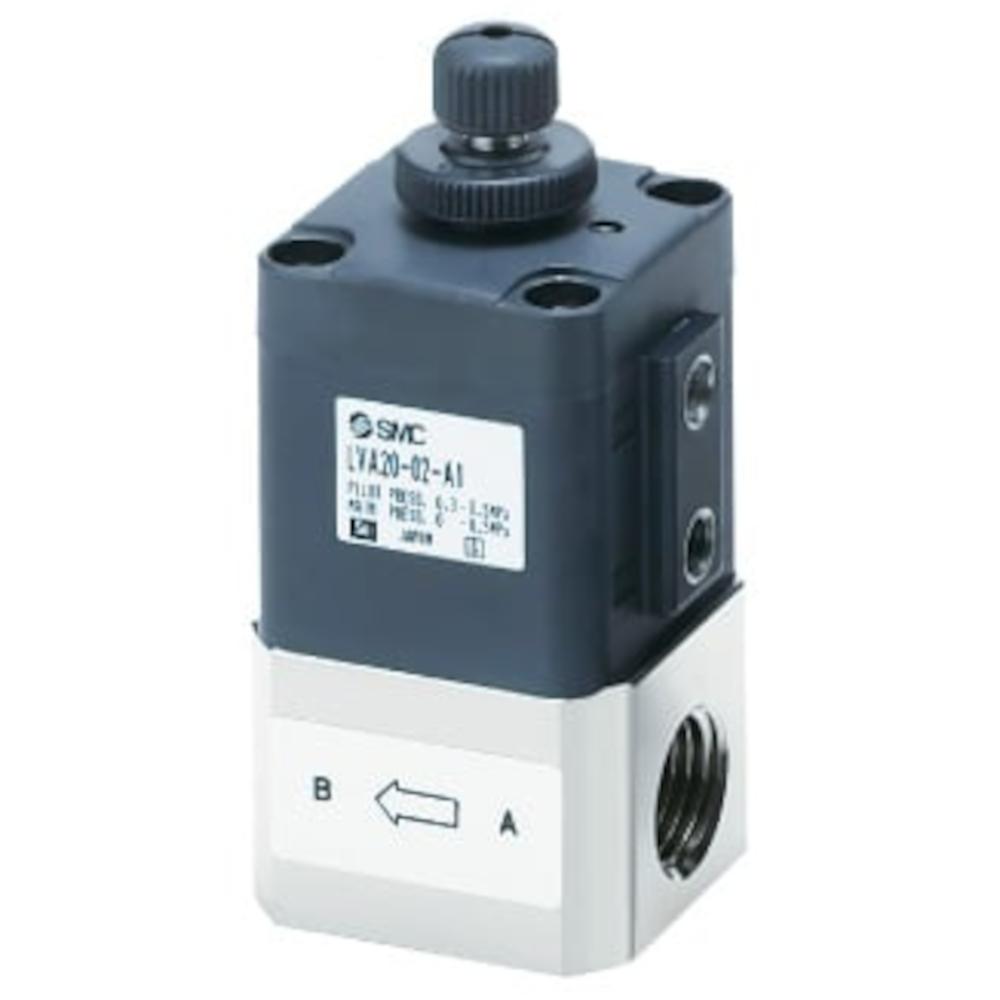

- Zawór 2/2-drogowy SMC LVA składa się z korpusu ze stali nierdzewnej, nasadki sterującej PPS oraz membrany PTFE.
- Sterowany pneumatycznie zawór do mediów ultraczystych i chemikaliów jest wyposażony w przyłącze gwintowane.
- Specjalna konstrukcja membrany gwarantuje łagodne otwieranie i zamykanie, co zapobiega powstawaniu mikropęcherzyków.
- Specjalny pierścień prowadzący na tłoczysku zapobiega ruchom poprzecznym gniazda, co znacznie wydłuża żywotność uszczelnienia i zmniejsza powstawanie cząstek.
- Materiał korpusu - stal nierdzewna
- Materiał nasadki sterującej - PPS
- Materiał membrany - PTFE
- Średnica nominalna - Ø 2 do 22 mm
- Współczynnik przepływu Kv - 0,06 do 6,8
- Współczynnik przepływu Cv - 0,07 do 8
- Ciśnienie próbne - 10 bar
- Ciśnienie robocze A->B - 0 do 5 bar (LVA10 do LVA40) / 0 do 4 bar (LVA50 i LVA60)
- Ciśnienie robocze B->A - 0 do 0,5 bar (LVA10) / 0 do 2 bar (LVA20 do LVA40) / 0 do 1 bar (LVA50 i LVA60)
- Ciśnienie wsteczne - maks. 1,5 bar (LVA10) / maks. 3 bar (LVA20 do LVA40) / maks. 2 bar (LVA50 i LVA60)
- Nieszczelność zaworu - 0 cm³/min (pod ciśnieniem wody)
- Temperatura medium - 0 do 100 °C
- Temperatura otoczenia - 0 do 60 °C
- Ciśnienie powietrza sterującego - 3 do 5 bar
- Przyłącze powietrza sterującego - M5 lub G 1/8"
- Wielkość przyłącza - G 1/8" do 1"
- Szerokość - 33 do 85 mm
- Wysokość - 49,5 do 129,8 mm
- Głębokość - 20 do 58 mm
- Waga - 120 do 1960 g
