Zakres stosowania
- Agregat chłodząco-grzewczy SMC HRW jest stosowany do regulacji temperatury mediów obiegowych w instalacjach przemysłowych.
- Jest idealny do prostych zastosowań związanych z kontrolą temperatury oraz procesów wysokotemperaturowych.
- Agregat chłodząco-grzewczy znajduje zastosowanie w zakładach produkcyjnych i instalacjach procesowych, w których wymagana jest stabilna temperatura medium.
- Dzięki możliwości integracji z nadrzędnymi systemami sterowania urządzenie nadaje się do zautomatyzowanych aplikacji przemysłowych.

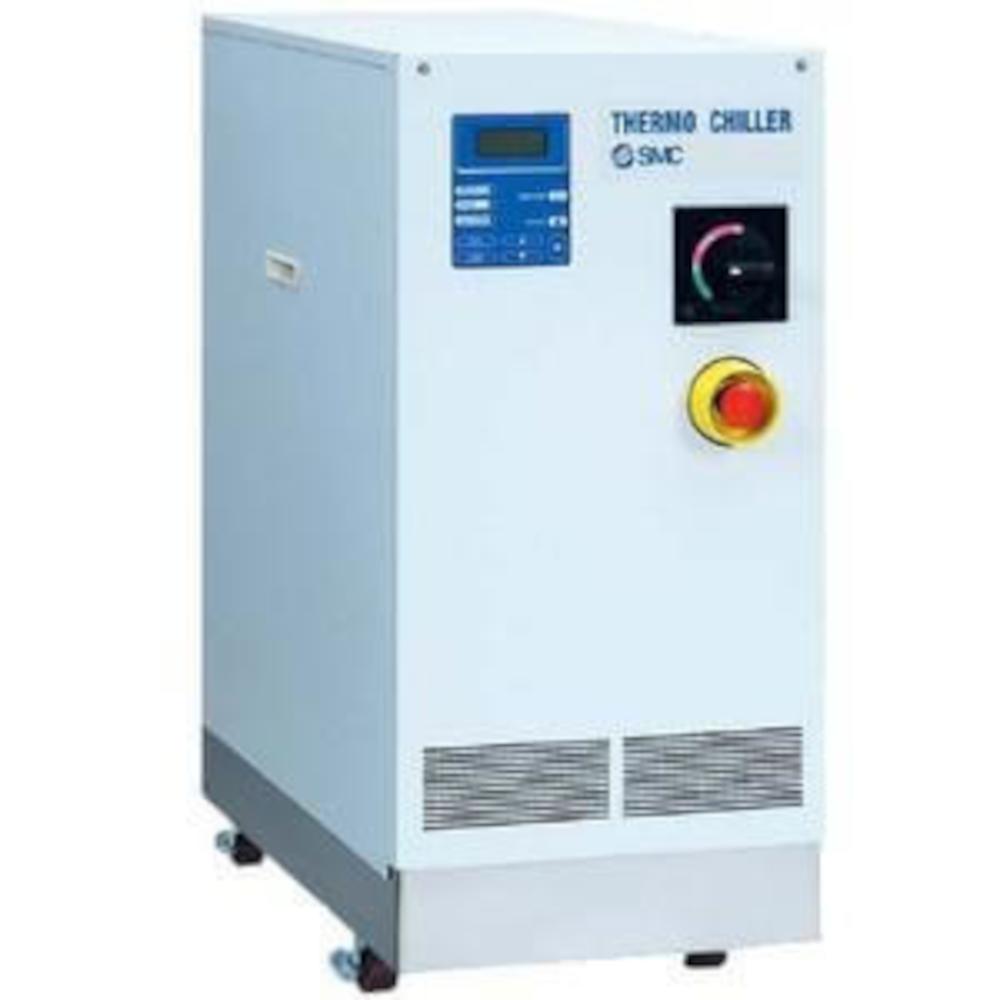

- Agregat chłodząco-grzewczy SMC serii HRW to chłodzone wodą urządzenie służące do regulacji temperatury krążących mediów obiegowych w instalacjach przemysłowych.
- Regulacja temperatury odbywa się poprzez wymianę ciepła między medium obiegowym a wodą technologiczną. Urządzenie pracuje bez sprężarki chłodniczej i posiada wymiennik ciepła do przekazywania energii między dwoma obiegami medium.
- Zgodnie z dostępnymi danymi technicznymi jako media obiegowe przewidziano Fluorinert FC-40 oraz GALDEN HT200.
- Agregat chłodząco-grzewczy wyposażony jest w pompę sterowaną falownikiem. Do integracji z nadrzędnymi systemami sterowania dostępny jest szeregowy interfejs RS-485 oraz bezpotencjałowe wejścia i wyjścia.
- Metoda chłodzenia - chłodzenie wodne
- Temperatura otoczenia - od 10 do 35 °C
- Wilgotność powietrza - od 30 do 70 % wilgotności względnej
- Medium obiegowe - Fluorinert FC-40/GALDEN HT200
- Zakres temperatury - od 20 do 90 °C
- Wydajność chłodzenia (50/60 Hz łącznie) - od 2 do 29 kW
- Temperatura krążącego medium obiegowego - temperatura wody technologicznej +15 °C
- Temperatura wody technologicznej - od 10 do 35 °C
- Nominalne natężenie przepływu medium obiegowego - od 4 do 40 l/min
- Wymagane natężenie przepływu wody technologicznej - od 10 do 40 l/min
- Stabilność temperatury - ±0,3 °C
- Wydajność pompy (50/60 Hz) - 0,4/0,6 MPa (przy 4 do 40 l/min w zależności od wersji)
- Zakres przepływu medium obiegowego - od 3 do 16 lub od 9 do 50 l/min
- Pojemność - 13 lub 14 l
- Pojemność zbiornika powrotnego medium obiegowego - 12 l
- Rozmiar przyłącza - Rc 3/4"
- Materiał części mających kontakt z cieczą (medium obiegowe) - lutowanie miedzią (wymiennik ciepła), stal nierdzewna, EPDM, silikon, PPS, kauczuk fluorowy
- Zakres temperatury wody technologicznej - od 10 do 35 °C
- Wymagane natężenie przepływu wody technologicznej - od 10 do 40 l/min
- Zakres ciśnienia wlotowego - od 0,3 do 0,7 MPa
- Rozmiar przyłącza - Rc 3/4"
- Materiał części mających kontakt z cieczą (woda technologiczna) - lutowanie miedzią (wymiennik ciepła), stal nierdzewna, EPDM, silikon, brąz, mosiądz
- Zasilanie - 3-fazowe 200/200 do 208 V AC ±10 %
- Maks. prąd roboczy - 26 A
- Prąd wyłączania - 30 A
- Komunikacja - interfejs szeregowy RS-485 (D-Sub 9-pin) oraz bezpotencjałowe wejścia/wyjścia (D-Sub 25-pin)
- Standardy bezpieczeństwa - UL, oznaczenie CE/UKCA, SEMI (S2-0703, S8-1103, F47-0200), SEMATECH (S2-93, S8-95)
- Szerokość - 380 mm
- Głębokość - 665 mm
- Wysokość - 860 mm
- Waga - ok. 90 lub 100 kg
