Nr art.:
854201368583
Zakres stosowania
- Sterownik silnika krokowego SMC z 4 osiami JXC832 jest wykorzystywany w technologii automatyki i obsługi do skoordynowanego sterowania wieloma osiami elektrycznymi.
- Nadaje się do zastosowań z cylindrami elektrycznymi, suwakami, chwytakami i napędami obrotowymi.
- Sterownik umożliwia realizację złożonych sekwencji ruchów z absolutnymi i relatywnymi poleceniami współrzędnych.
- Jest używany do precyzyjnego pozycjonowania i sterowania ruchem w maszynach i zautomatyzowanych systemach.

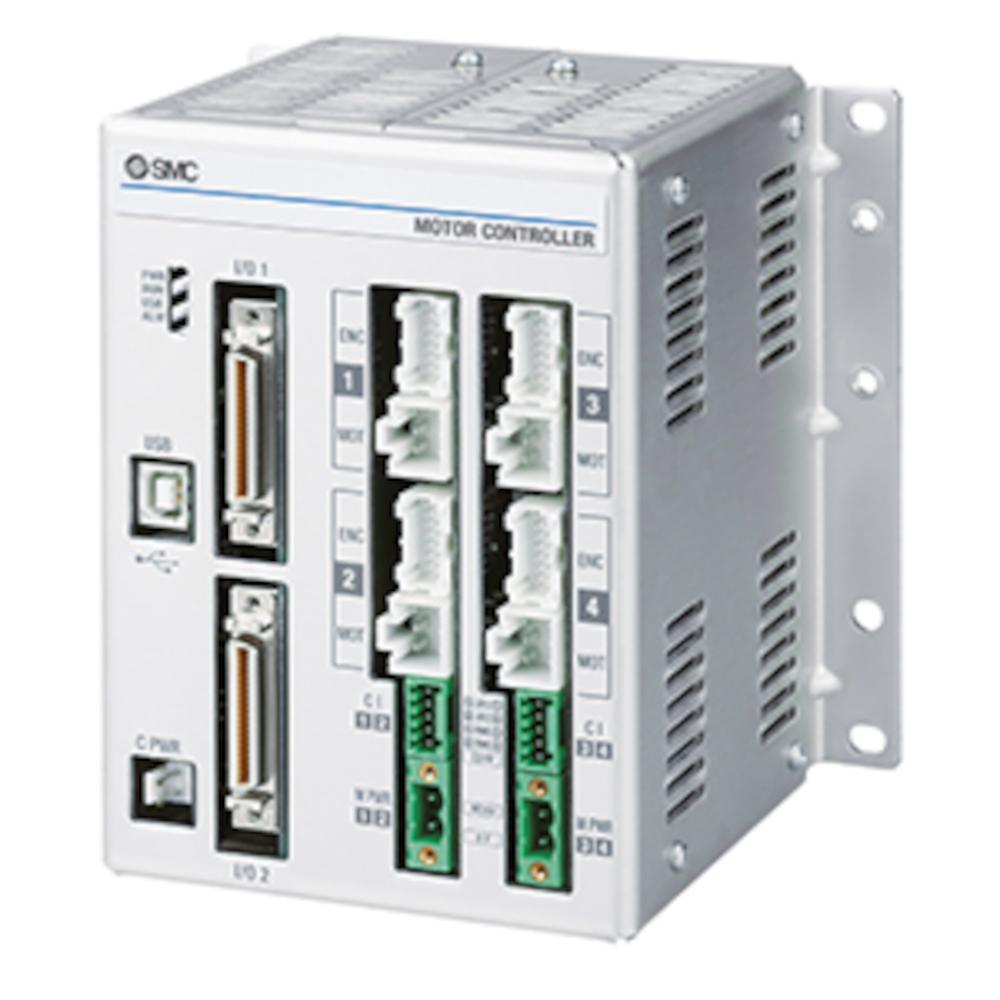

- Sterownik silnika krokowego SMC z 4 osiami JXC832 to wieloosiowy sterownik do sterowania maksymalnie czterema napędami silników krokowych.
- Obsługuje tryb pozycjonowania i pracy pchającej, a także wprowadzanie danych kroków z maksymalnie 2048 pozycjami.
- Sterownik posiada równoległy interfejs we/wy PNP i umożliwia interpolację liniową, interpolację okręgu oraz synchronizację prędkości.
- Przeznaczony jest do montażu na szynie DIN i dostarczany z kablem we/wy.
- Liczba regulowanych wyjść elektrycznych - do 4
- Odpowiednie napędy - LEY(G), LEFS/LEFB, LES(H), LER, LEPY/LEPS, LEH.
- Wejście danych kroków - maks. 2048 punktów
- Wersja równoległa we/wy - PNP
- Długość kabla we/wy - 1,5 m
- Montaż - szyna DIN
- kompatybilny silnik - silnik krokowy
- kompatybilny enkoder - przyrostowy A/B (rozdzielczość enkodera: 800 impulsów/obrót)
- Zasilanie - główne zasilanie 24V DC ±10 %, maks. pobór prądu 300 mA, zasilanie silnika, zasilanie sterowania silnika (wspólne), napięcie 24V DC ±10 %, maks. pobór prądu zależny od podłączonego napędu
- Wejście równoległe - 16 wejść (izolacja optokoplerowa)
- Wyjście równoległe - 32 wyjścia (izolacja optokoplerowa)
- Komunikacja szeregowa - USB2.0 (maks. szybkość transmisji danych 12 Mbps)
- Pamięć - Flash-ROM/EEPROM
- Wskaźnik LED - PWR, RUN, USB, ALM
- Sterowanie hamulcem - zacisk zwalniający do blokady wymuszonej
- System chłodzenia - naturalne chłodzenie powietrzem
- Zakres temperatury pracy - od 0 do 40 °C (bez zamarzania)
- Zakres wilgotności - maks. 90 % wilgotności względnej (bez kondensacji)
- Zakres temperatury przechowywania - od -10 do 60 °C (bez zamarzania)
- Zakres wilgotności przechowywania - maks. 90 % wilgotności względnej (bez kondensacji)
- Rezystancja izolacji - między wszystkimi zaciskami zewnętrznymi a obudową 50 MΩ (500 VDC)
- Szerokość - 139,2 mm
- Wysokość - 150 mm
- Głębokość - 117,8 mm
- Waga - 1100 g
