Zakres stosowania

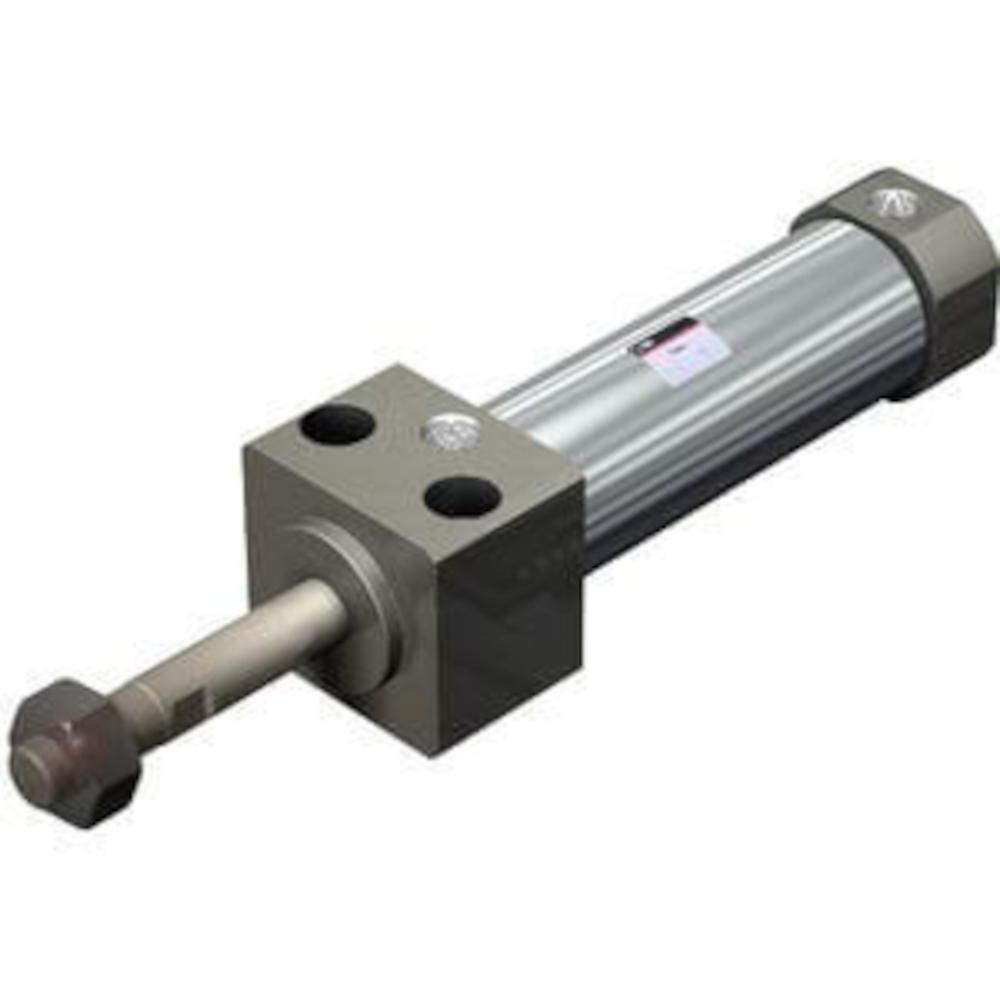

- Siłownik pneumatyczny CD85RAF-B jest stosowany w układach pneumatycznych, które wymagają ruchu liniowego przy ograniczonej przestrzeni montażowej.
- Nadaje się do zastosowań w automatyce, budowie maszyn i produkcji przemysłowej.
- Typowe zastosowania to pozycjonowanie, przesuwanie lub utrzymywanie elementów.
- Siłownik pneumatyczny CD85RAF-B jest siłownikiem dwustronnego działania z elastycznym tłumieniem.
- Jest wyposażony w gwint z przodu i przyłącze powietrza z tyłu.
- Anodowana obudowa aluminiowa, hartowany tłoczysko ze stali nierdzewnej i zintegrowana głowica widełkowa zapewniają trwałe i łatwe w montażu rozwiązanie.
- Bezpośredni montaż bez dodatkowego uchwytu zapewnia kompaktową integrację.
- Wbudowany magnes umożliwia precyzyjne wykrywanie położenia, kompatybilny z montażem taśmowym dla sygnalizatorów.
- Materiał głowicy cylindra/pokrywy cylindra – aluminium
- Materiał obudowy – stal szlachetna
- Wersja – pneumatyczna
- Sposób działania – podwójnego działania; jednostronny tłoczysko
- Środek - sprężone powietrze
- Ciśnienie próbne – 15 barów
- Maksymalne ciśnienie robocze – 10 barów
- Min. ciśnienie robocze – 0,5 bar (średnica tłoka 16, 20, 25 mm) / 0,8 bar (średnica tłoka 10, 12 mm) / 1 bar (średnica tłoka 8 mm)
- Temperatura otoczenia i medium - od -20°C do 80°C (bez zamarzania)
- Smar – nie jest wymagany (smarowanie na cały okres eksploatacji)
- Prędkość tłoka – od 50 do 1500 mm/s
- Tłumienie – tłumienie elastyczne
- Wersja montażowa sygnalizatora – montaż taśmowy
- Dopuszczalna energia kinetyczna – od 0,02 do 0,4 J
- Średnica tłoka – od 8 do 25 mm
- Skok – od 10 do 160 mm
- Zgodny z normami ISO 6432 i CETOP RP52P
- Szerokość – od 23 do 39 mm
- Głębokość – od 16 do 36,6 mm
- Długość – od 84 do 275 mm
- Waga – od 40,1 do 415,8 g
