Zakres stosowania
- Urządzenie chłodząco-temperujące SMC HRR jest stosowane w instalacjach produkcyjnych i automatyki do chłodzenia i stabilizacji temperatury procesów i wyposażenia.
- Nadaje się do zastosowań, w których temperatura medium obiegowego musi być stale regulowana i monitorowana.
- Urządzenie można zintegrować z sieciowymi środowiskami produkcyjnymi i sterować centralnie.
- Jest przeznaczone do zastosowań przemysłowych, które wymagają niezawodnego i stałego utrzymania temperatury.

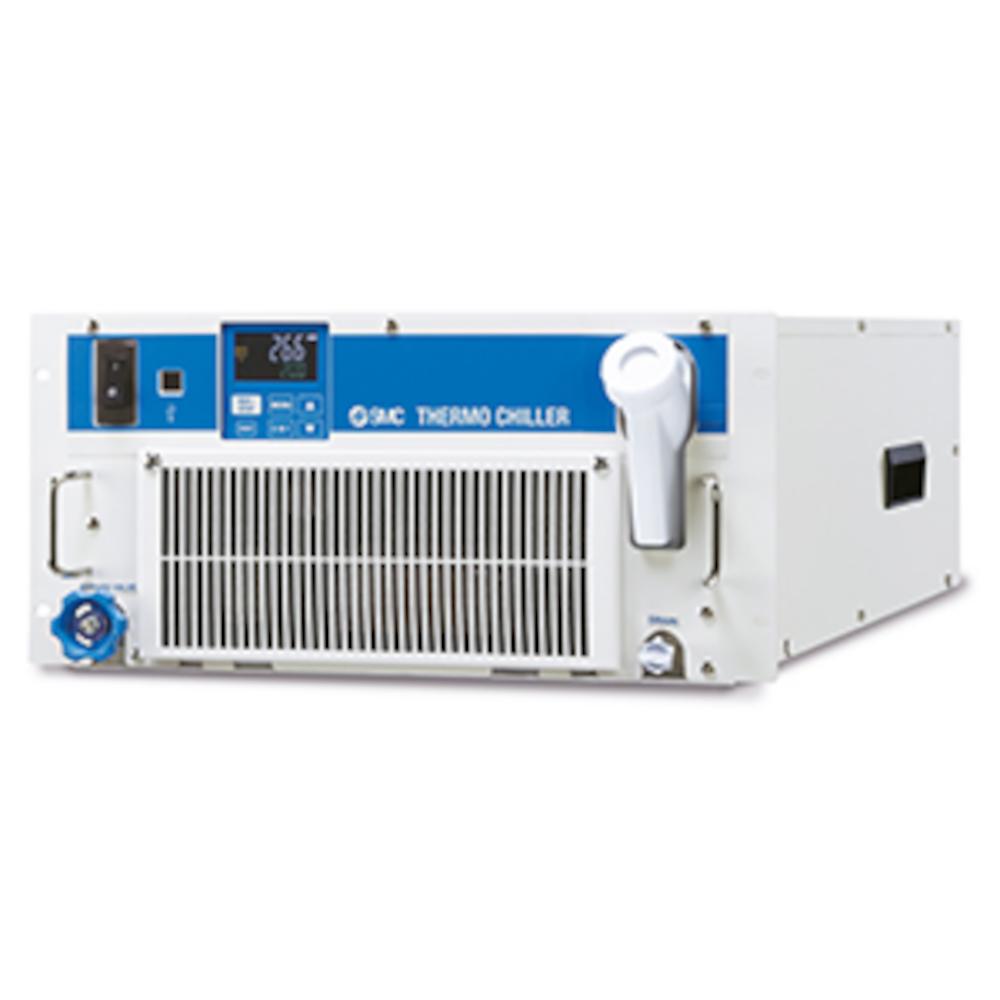

- Urządzenie chłodząco-temperujące SMC HRR do montażu w szafie rack wykorzystuje medium obiegowe do precyzyjnej regulacji temperatury.
- Wersja chłodzona wodą jest przeznaczona do podłączenia do instalacji wodnej.
- Obszerne funkcje monitorowania, alarmowania i diagnostyki wspierają bezpieczną pracę instalacji.
- Interfejsy komunikacyjne oraz funkcje zdalnego sterowania i zdalnego monitorowania umożliwiają integrację z nadrzędnymi systemami sterowania.
- Metoda chłodzenia – Wersja chłodzona wodą
- Czynnik chłodniczy – R410A (FKW) lub R410A (HFC)
- Ilość czynnika chłodniczego – od 0,15 do 0,62 kg
- Metoda regulacji – Regulacja PID
- Temperatura otoczenia – od 5 do 40 °C
- Wilgotność – Wilgotność względna od 30 do 70 %
- Wysokość – Do 3000 m
- Medium obiegowe – Woda z sieci, wodny roztwór glikolu etylenowego 15%
- Zakres nastaw temperatury – od 5 lub 15 do 35 °C
- Wydajność chłodnicza 50/60 Hz – od 1000/1100 do 5500/5900 W
- Moc grzewcza 50/60 Hz – od 200/200 do 1100/1200 W
- Stabilność temperatury – ±0,1 °C
- Moc pompy 50/60 Hz – od 0,09 do 0,35 MPa / 0,11 do 0,4 MPa
- Przepływ nominalny 50/60 Hz – od 5/5 do 24/24 l/min
- Zakres wskazań przepływu – od 2-16 do 5-40 l/min
- Zakres wskazań przewodności właściwej – od 0,1 do 48 μS/cm (tylko z dodatkowym wyposażeniem sterowania przewodnością właściwą)
- Zakres nastaw przewodności właściwej – od 0,5 do 45 μS/cm (tylko z dodatkowym wyposażeniem sterowania przewodnością właściwą)
- Nominalna stopień filtracji filtra cząstek – od 5 do 35 μm
- Pojemność zbiornika – ok. 3 do 5 l
- Rozmiar przyłącza zasilania, powrotu – Rc lub G 1/2"
- Rozmiar przyłącza spustowego – Rc 1/4", z zaślepką
- Ochrona przed wyciekami – Wanna odpływowa (z czujnikiem wycieku wody)
- Materiały mające kontakt ze medium – Stal nierdzewna, miedź (lutowanie wymiennika ciepła), ceramika tlenku glinu, węgiel, PP, PE, PPE, POM, PET, PA, FKM, EPDM, NBR, PVC, PPS, polimer fluorowy, guma
- Zakres temperatury wody instalacyjnej – od 5 do 35 °C
- Zakres ciśnienia systemu wody instalacyjnej – od 0,3 do 0,5 MPa
- Wymagany przepływ systemu wody instalacyjnej – od 6 do 16 l/min
- Różnica ciśnień między zasilaniem a powrotem wody instalacyjnej – min. 0,3 MPa
- Rozmiar przyłącza systemu wody instalacyjnej – Rc 3/8"
- Materiały mające kontakt z medium systemu wody instalacyjnej – Stal nierdzewna, miedź (lutowanie wymiennika ciepła), brąz, mosiądz, kauczuk syntetyczny
- Zasilanie – Jednofazowe 200 do 230 V AC, 50/60 Hz, Dopuszczalny zakres napięcia ±10 % lub 3-fazowe 380 do 415 V AC (50/60 Hz), Dopuszczalny zakres napięcia ±10 % / 3-fazowe 460 do 480 V AC (60 Hz), Dopuszczalny zakres napięcia +4 %, -10 %
- Zabezpieczenie nadprądowe – od 10 do 20 A
- Zastosowalna moc wyłącznika różnicowoprądowego – Prąd znamionowy od 10 do 20 A, czułość prądowa 30 mA
- Ilość x rozmiar przewodów (w tym przewód uziemiający) – 3-żyłowy x 14 AWG (3-żyłowy x 2,0 mm²), 3-żyłowy x 12 AWG (3-żyłowy x 3,5 mm²) lub 4-żyłowy x 14 AWG
- Prąd znamionowy (50/60 Hz) – od 2,4/3,0 do 9,3/11,8 A
- Moc znamionowa (50/60 Hz) – od 0,47/0,59 do 2,1/2,3 kW (0,50/0,60 do 3,1/2,7 kVA)
- Funkcja komunikacji – Komunikacja poprzez styki we/wy, komunikacja szeregowa RS-485/RS-232C
- Poziom hałasu (50/60 Hz) – od 57/58 do 70/70 dB(A)
- Szerokość – 483 mm
- Głębokość – 550 mm
- Wysokość – od 221 do 710 mm
- Waga – od 27 do 61 kg
