Nr art.:
854200725002
Zakres stosowania
- Jednostka SMC SI EX600-SPR1 jest wykorzystywana w automatyce przemysłowej do integracji wysp zaworowych z sieciami PROFIBUS-DP.
- Służy do komunikacji między nadrzędnymi sterownikami a siłownikami pneumatycznymi.
- Moduł nadaje się do maszyn, instalacji produkcyjnych i zautomatyzowanych systemów produkcyjnych z zdecentralizowaną architekturą magistrali polowej.
- Jest stosowany w zastosowaniach wymagających niezawodnego przesyłania sygnałów i sterowania zaworami przez PROFIBUS DP.

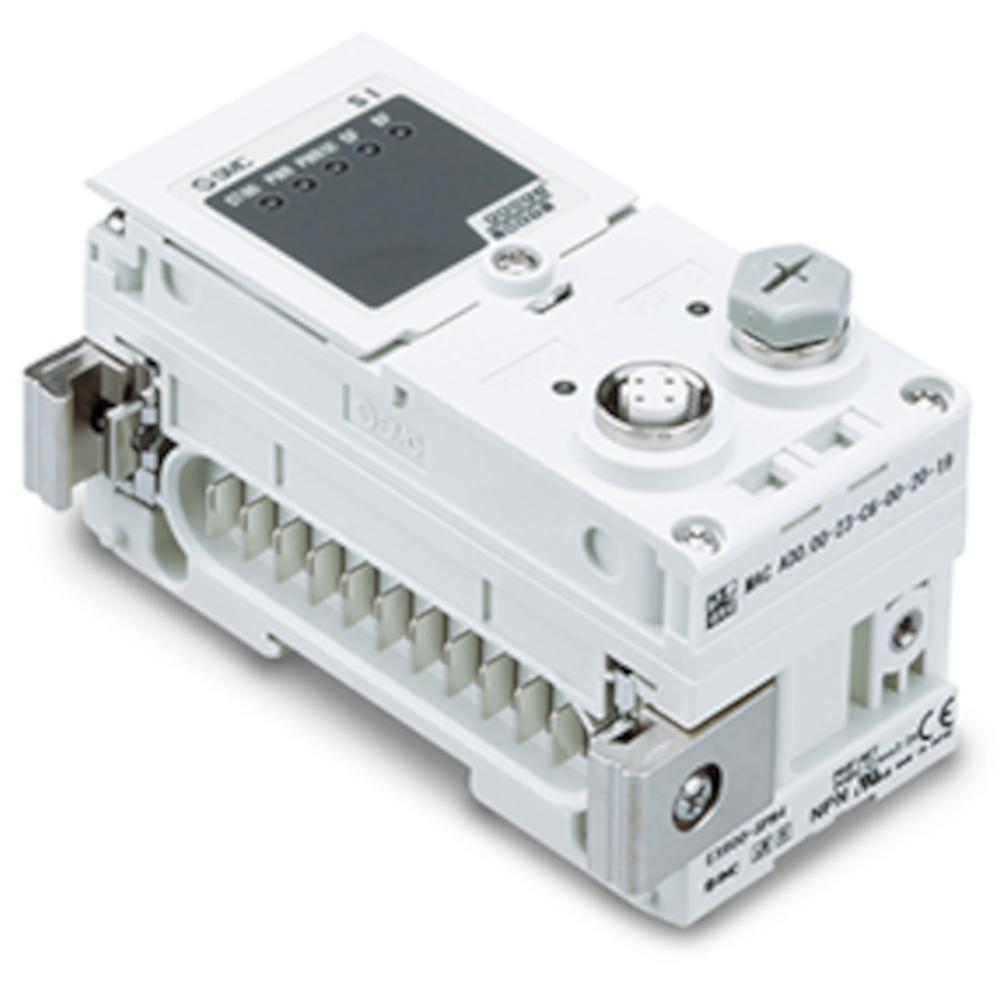

- Jednostka SMC SI EX600-SPR1 to moduł magistrali polowej dla modułowego systemu magistrali polowej EX600 z komunikacją PROFIBUS-DP.
- Moduł posiada wyjścia PNP w wersji -COM i obsługuje sterowanie wyspami zaworowymi z maksymalnie 32 wyjściami.
- Jednostkę SI można łączyć z innymi modułami serii EX600 i integrować z istniejącymi systemami automatyki.
- Wyświetlacze statusu wspierają monitorowanie komunikacji i stanów operacyjnych.
- Protokół - PROFIBUS DP (DP-V0)
- Użyteczne serie zaworów - JSY, nowa seria SY, VQC, S0700, SV
- Prędkość transmisji - 9.6/19.2/45.45/93.75/187.5/500 kbps 1.5/3/6/12 Mbps
- Plik konfiguracyjny - plik GSD
- Obszar instalacji (liczba wejść/wyjść) - Maks. (512 wejść/512 wyjść)
- Rezystor terminujący - realizowany wewnętrznie
- Pobór prądu wewnętrznego (zasilanie sterowania/wejścia) - maks. 80 mA
- Typ wyjścia - Source/PNP (ujemne COM)
- Liczba wyjść - 32 wyjścia (możliwość wyboru 8/16/24/32 wyjść)
- Obciążenie - zawór elektromagnetyczny z zabezpieczeniem 24 VDC, maks. 1,5 W (SMC)
- Zasilanie - 24 VDC, 2 A
- Przerwana komunikacja - HOLD/CLEAR/ON
- Ochrona - ochrona przed zwarciem
- Stopień ochrony - IP67
- Dyrektywy - Oznaczenie CE/UKCA (Dyrektywa EMC/Dyrektywa RoHS), UL (CSA)
- Waga - 300 g
