Nr art.:
854200056399
Zakres stosowania

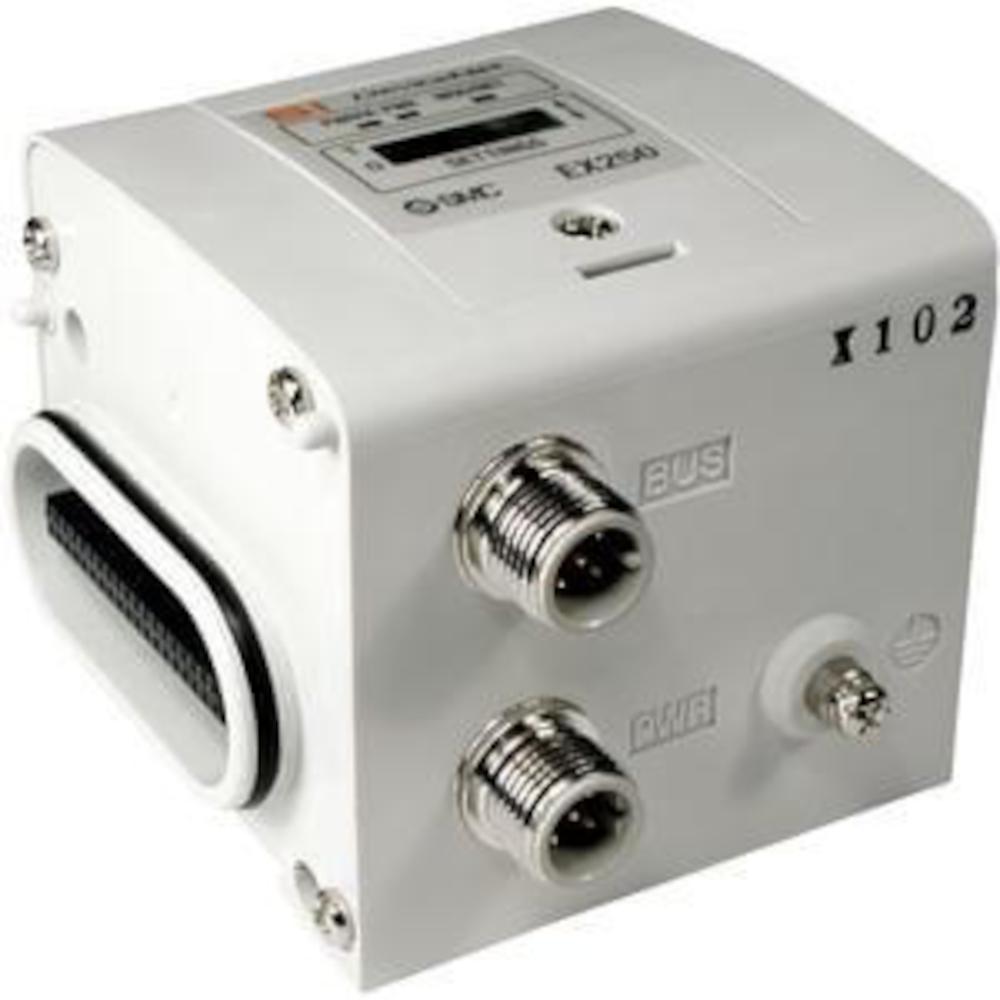

- Moduł SMC SI EX250-SAS3 jest stosowany w automatyce przemysłowej do podłączania wysp zaworowych oraz zdecentralizowanych wejść i wyjść do sieci AS-i.
- Nadaje się do zastosowań w maszynach i liniach produkcyjnych z komunikacją AS-i.
- Moduł służy do transmisji i przetwarzania sygnałów wejściowych i wyjściowych w systemach zautomatyzowanych.
- Jest używany w połączeniu z seriami zaworów elektromagnetycznych SV i VQC, a także z komponentami systemu EX250.
- Moduł SMC SI EX250-SAS3 jest szeregowym modułem wejść/wyjść dla sieci AS-i w trybie 31 slave.
- Moduł posiada 8 wejść i 8 wyjść oraz dwa oddzielne systemy zasilania.
- Zintegrowane okablowanie szeregowe umożliwia łatwy montaż i zmniejsza nakład pracy związany z okablowaniem.
- Moduł SI spełnia wymogi stopnia ochrony IP67 i jest kompatybilny z cyfrowymi sygnałami wejściowymi i wyjściowymi.
- Protokół - AS-Interface
- Wersja - Wersja 2.11 (tryb adresowania standardowego)
- Prędkość transmisji - 167 kbps
- Obszar instalacji I/O (wejścia/wyjścia) - 8/8 (2 zajęte punkty połączeniowe)
- Rezystor terminujący - Nie wymagany
- Napięcie zasilania sterowania i czujników - od 26,5 do 31,6V DC (dostarczane przez obwód AS-i)
- Napięcie zasilania zaworu - 24V DC +10%/-5%
- Pobór prądu wewnętrznego (moduł magistrali terenowej) - maks. 100 mA
- Liczba wejść - 8
- Napięcie zasilania wejścia - 24V DC
- Prąd zasilania wejścia - maks. 240 mA
- Typ wyjścia - Source/PNP (COM ujemne)
- Liczba wyjść - 8
- Obciążenie - zawór elektromagnetyczny z zabezpieczeniem 24V DC, maks. 1,5 W, blok wyjściowy, blok mocy
- Napięcie zasilania wyjścia - 24V DC
- Prąd zasilania wyjścia - maks. 500 mA
- Zabezpieczenie przed utratą danych - HOLD/CLEAR (ustawienie przełącznika)
- Stopień ochrony - IP67
- Zakres temperatury pracy - od 5 do +45 °C
- Zakres wilgotności - od 35 do 85% wilgotności względnej (bez kondensacji)
- Napięcie probiercze - 500V AC przez 1 minutę między zaciskiem zewnętrznym a FG
- Rezystancja izolacji - min. 10 MW (500V DC) między zaciskiem zewnętrznym a FG
- Normy - Oznaczenie CE/UKCA (Dyrektywa EMC/Dyrektywa RoHS), UL (CSA)
- Akcesoria - Pręt napinający, 2 szt.
- Waga - 250 g
