Zakres stosowania
- Kompaktowy siłownik CD55 firmy SMC nadaje się do zadań ruchu liniowego w ogólnym budownictwie maszynowym i instalacyjnym.
- Jest on stosowany na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, mocowania, pozycjonowania lub podawania elementów roboczych.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane za pomocą czujnika położenia lub zintegrowane ze sterowaniem maszyny.

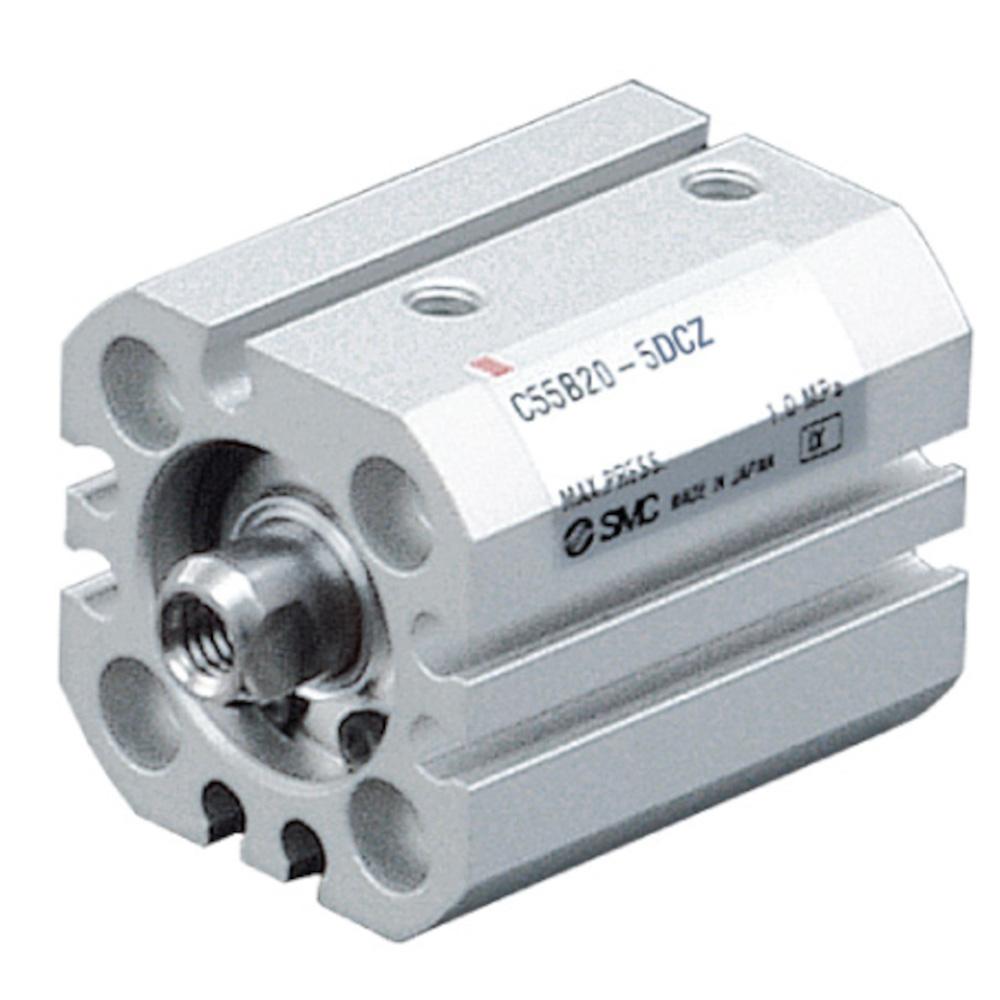

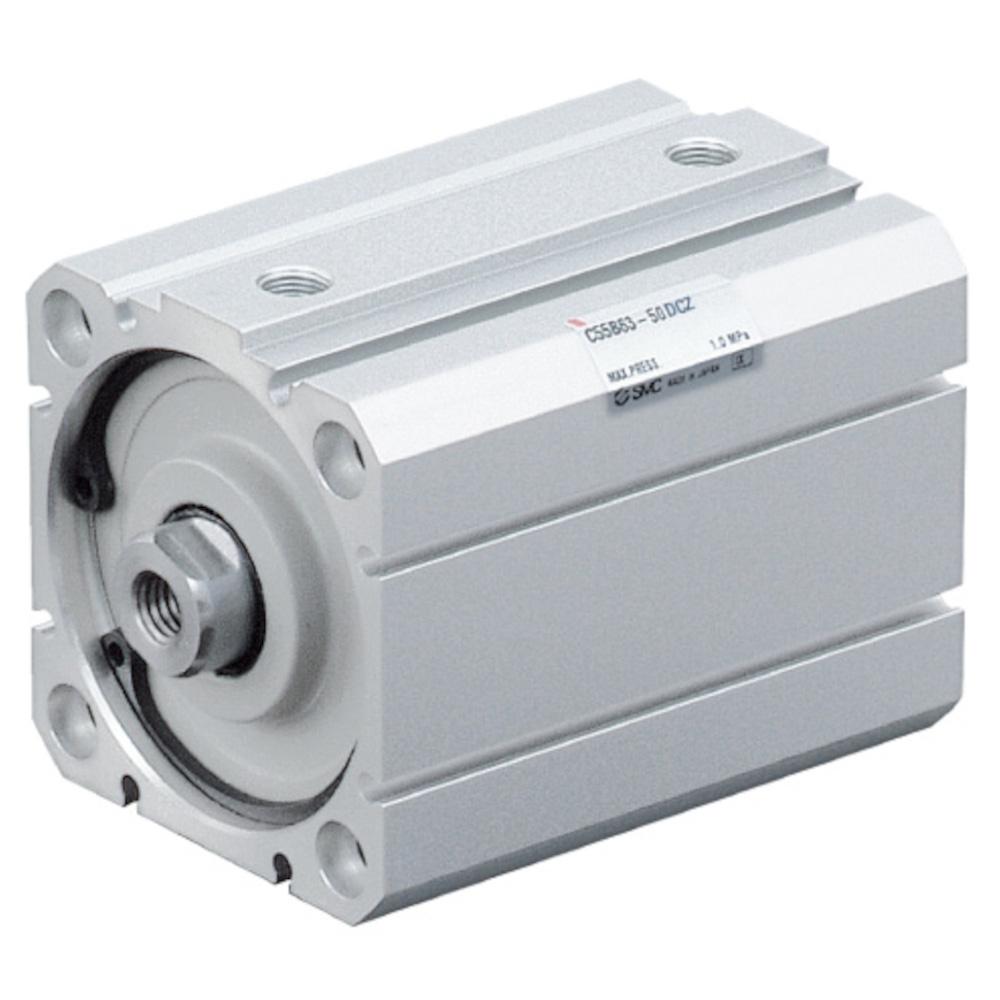

- Kompaktowy siłownik ISO CD55 firmy SMC to dwustronnie działający siłownik pneumatyczny z jednostronnym trzpieniem tłoka z gwintem wewnętrznym.
- Kompaktowa konstrukcja umożliwia stosowanie w ograniczonych przestrzeniach i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje ze sprężystym tłumieniem z obu stron i jest smarowany przez cały okres eksploatacji, co oznacza brak konieczności ponownego smarowania.
- Zintegrowany magnes umożliwia doposażenie lub zastosowanie czujników położenia do odczytu pozycji tłoka.
- Materiał korpusu siłownika - stop aluminium, utwardzany anodowo
- Materiał tłoka - stop aluminium
- Materiał trzpienia tłoka - stal nierdzewna, chromowana twardo
- Materiał uszczelnień - NBR
- Wersja - siłownik pneumatyczny (smarowany przez cały okres eksploatacji)
- Sposób działania - dwustronnego działania; jednostronny trzpień tłoka
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,7 bar
- Temperatura otoczenia i medium - od -10 do 60 °C (niezamrożona)
- Smarowanie - nie wymaga (smarowany przez cały okres eksploatacji)
- Prędkość tłoka - od 50 do 500 mm/s
- Tłumienie - sprężyste tłumienie z obu stron
- Przyłącze pneumatyczne - 2x M5 x 0,8
- Gwint trzpienia tłoka - gwint wewnętrzny M3 x 0,5 lub M4 x 0,7
- Szerokość/wysokość - 25 lub 29 mm
- Długość - od 35,5 do 130,5 mm
- Waga - od 43 do 214 g
