Zakres stosowania
- Kompaktowy siłownik CD55 firmy SMC nadaje się do zadań ruchu liniowego w ogólnym budownictwie maszyn i instalacji.
- Jest on stosowany na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do popychania, napinania, pozycjonowania lub podawania obrabianych przedmiotów.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane za pomocą czujników położenia lub zintegrowane z układem sterowania maszyną.

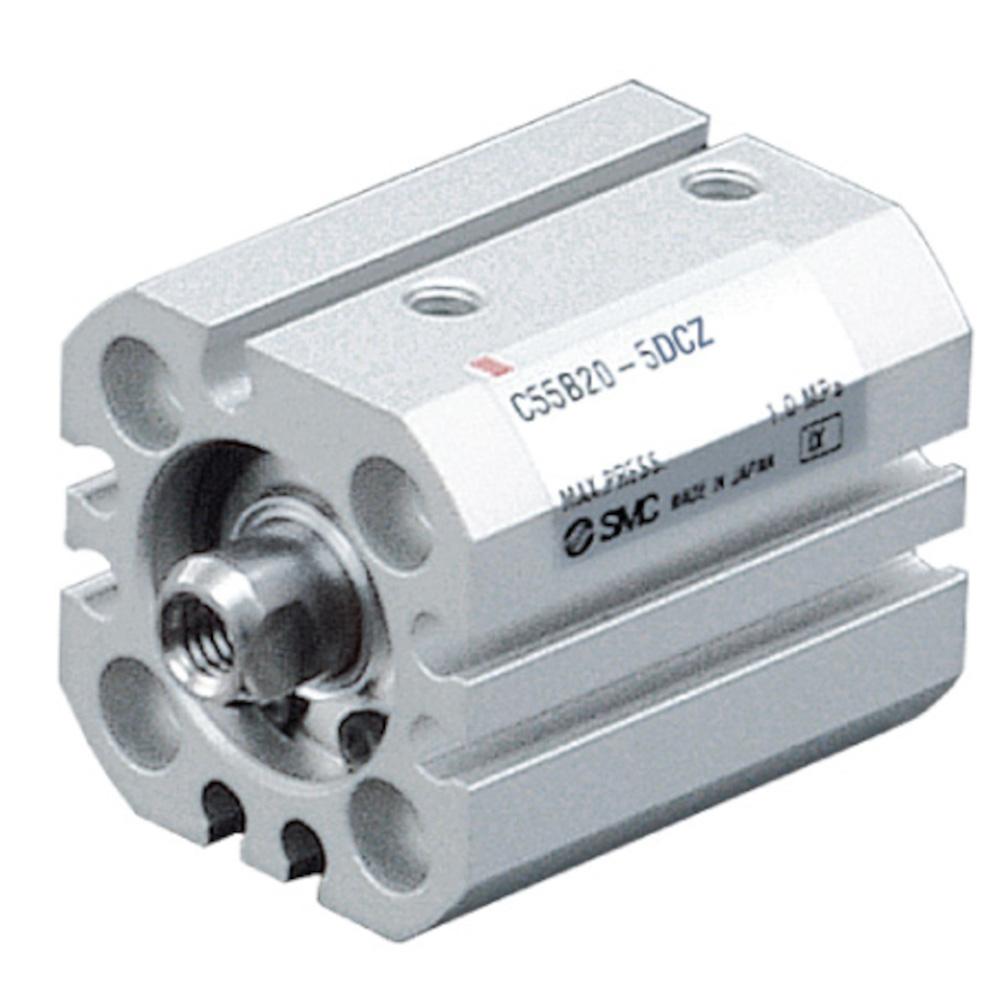

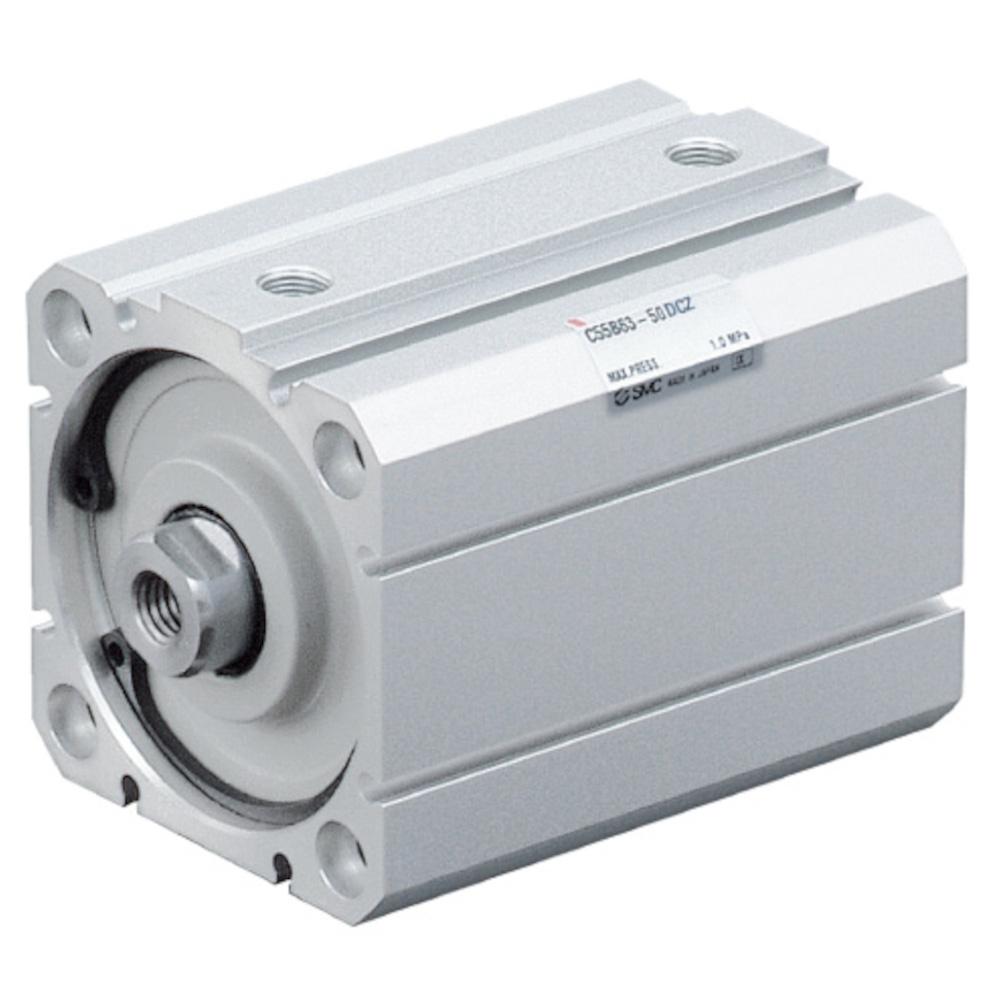

- SMC ISO-Kompaktzylinder CD55 to dwukrotnego działania siłownik pneumatyczny z jednostronnym tłoczyskiem z gwintem zewnętrznym.
- Kompaktowa konstrukcja umożliwia zastosowanie w miejscach o ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje z elastycznym tłumieniem po obu stronach i jest smarowany dożywotnio, dzięki czemu nie wymaga dodatkowego smarowania.
- Zintegrowany magnes umożliwia doposażenie lub użycie czujników położenia do odczytu pozycji tłoka.
- Materiał rury siłownika - stop aluminium, utwardzany anodowo
- Materiał tłoka - stop aluminium
- Materiał tłoczyska - stal nierdzewna, chromowana na twardo
- Materiał uszczelnień - NBR
- Wersja - siłownik pneumatyczny (smarowany dożywotnio)
- Zasada działania - Dwukrotnego działania; jednostronne tłoczysko
- Medium - Sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,7 bar
- Temperatura otoczenia i medium - -10 do 60 °C (nie zamarzające)
- Smarowanie - Nie wymaga (smarowany dożywotnio)
- Prędkość tłoka - 50 do 500 mm/s
- Tłumienie - Elastyczne tłumienie po obu stronach
- Przyłącze pneumatyczne - 2x M5 x 0,8
- Gwint tłoczyska - gwint zewnętrzny M5 x 0,8 lub M6 x 1
- Szerokość/Wysokość - 25 lub 29 mm
- Długość - 46 do 142,5 mm
- Waga - 46 do 220 g
