Zakres stosowania
- Kompaktowy siłownik C55 firmy SMC nadaje się do zadań związanych z ruchem liniowym w ogólnym budownictwie maszynowym i instalacyjnym.
- Jest stosowany na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, napinania, pozycjonowania lub podawania elementów obrabianych.
- Wersja bez magnesu jest idealna, gdy nie jest wymagane wykrywanie położenia tłoka za pomocą czujnika położenia.

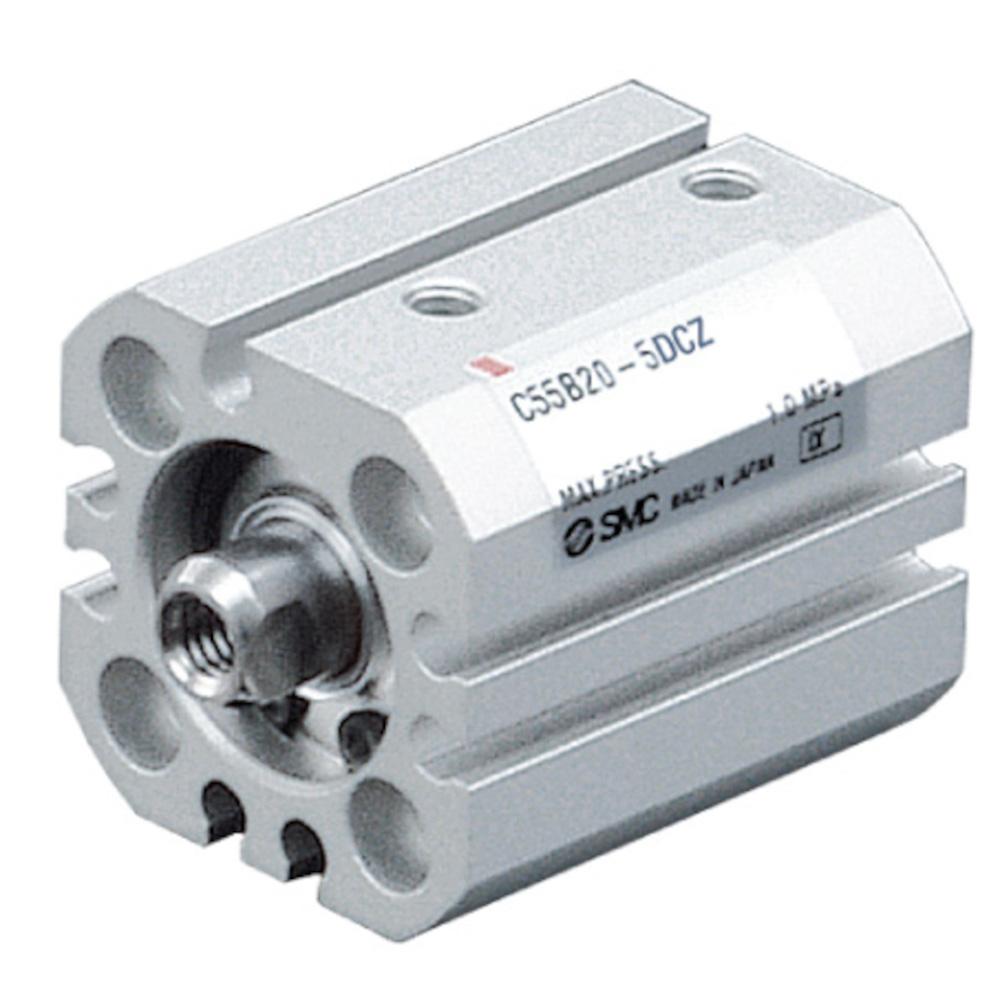

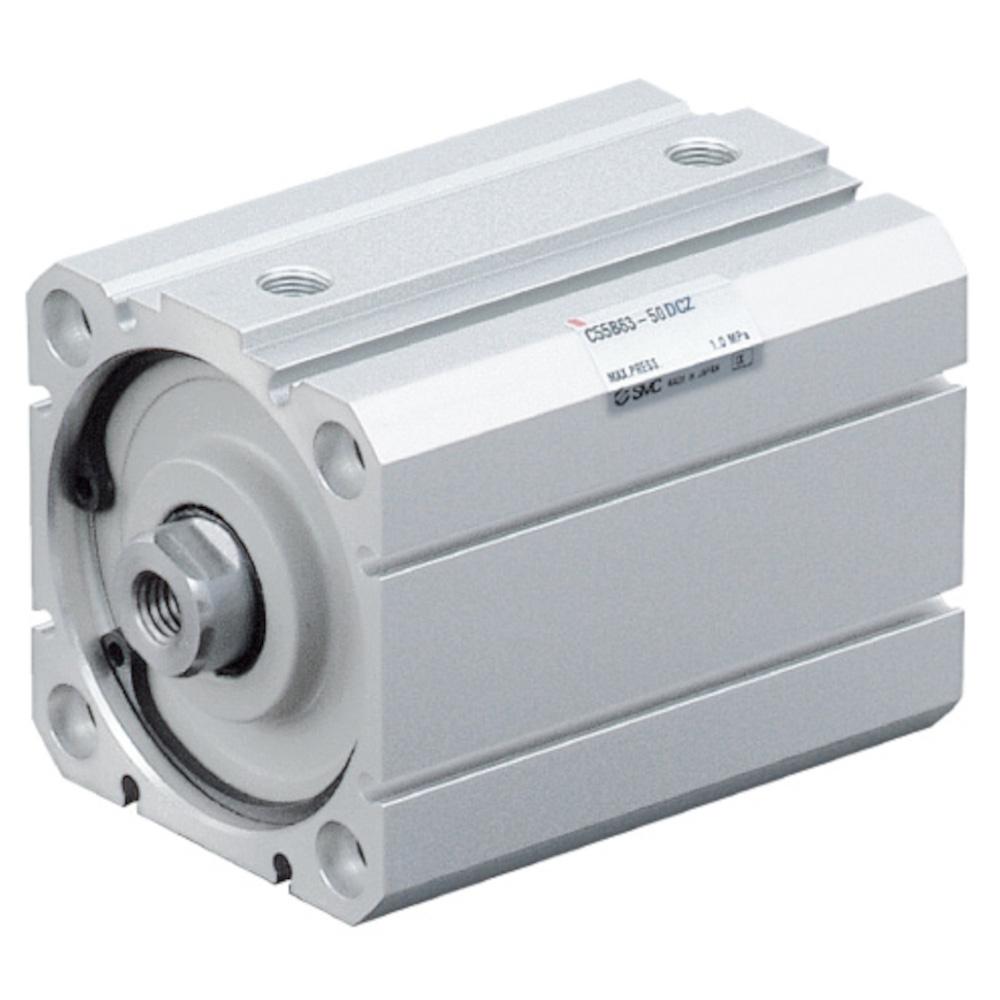

- Kompaktowy siłownik SMC ISO C55 to dwustronnego działania siłownik pneumatyczny z jednostronnym trzpieniem tłoka z gwintem zewnętrznym.
- Kompaktowa konstrukcja umożliwia zastosowanie w warunkach ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje z obustronną amortyzacją sprężystą i jest smarowany dożywotnio, dzięki czemu nie wymaga dosmarowywania.
- Wersja C55 nie posiada zintegrowanego magnesu do odczytu czujnika.
- Materiał rury siłownika - stop aluminium, eloksalowany twardo
- Materiał tłoka - stop aluminium
- Materiał trzpienia tłoka - stal nierdzewna, chromowana twardo
- Materiał uszczelnień - NBR
- Wersja - siłownik pneumatyczny (smarowany dożywotnio)
- Sposób działania - dwustronnego działania; jednostronny trzpień tłoka
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,7 bar
- Temperatura otoczenia i medium - od -10 do 70 °C (niezamrożone)
- Smarowanie - nie wymagane (smarowane dożywotnio)
- Prędkość tłoka - od 50 do 500 mm/s
- Amortyzacja - amortyzacja sprężysta obustronna
- Przyłącze pneumatyczne - 2x M5 x 0,8
- Gwint trzpienia tłoka - gwint zewnętrzny M5 x 0,8 lub M6 x 1
- Szerokość/wysokość - 25 lub 29 mm
- Długość - od 46 do 142,5 mm
- Waga - od 46 do 220 g
