Zakres stosowania
- Moduł magistrali terenowej SMC EX245-FPS jest stosowany w automatyce przemysłowej i technice produkcji.
- Służy do bezpiecznej komunikacji i sterowania zaworami oraz cyfrowymi modułami wejść i wyjść za pośrednictwem sieci PROFINET.
- Moduł jest używany w maszynach i zautomatyzowanych systemach z wymaganiami dotyczącymi bezpieczeństwa funkcjonalnego.
- Nadaje się do zastosowań z zdecentralizowanymi strukturami magistrali terenowej i sygnałami związanymi z bezpieczeństwem.
- Zastosowanie ma w liniach produkcyjnych, w których wdrażane są koncepcje sterowania zgodne z PROFIsafe.
- Moduł magistrali terenowej EX245-FPS wykorzystuje technologię połączeń AIDA dla przemysłu samochodowego.

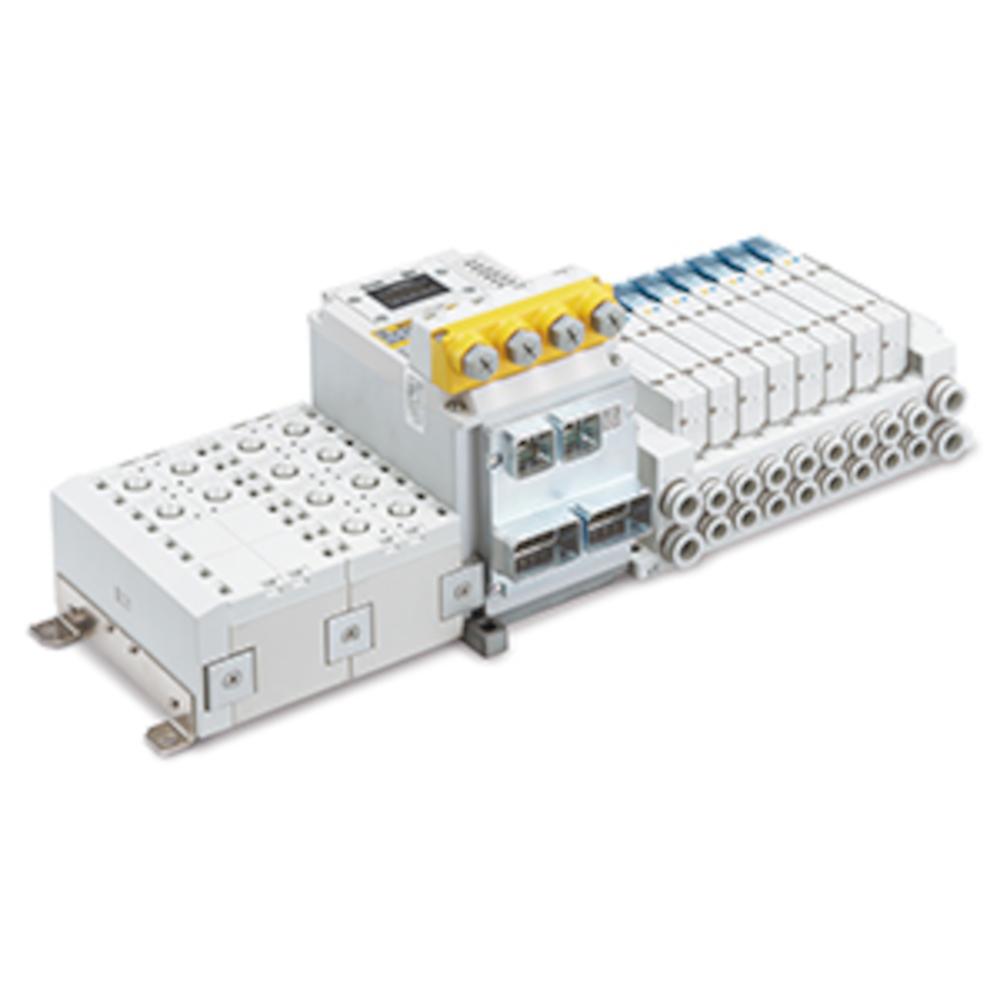

- Kompaktowy moduł magistrali terenowej SMC EX245-FPS jest modułem magistrali terenowej zgodnym z PROFINET i PROFIsafe z serii EX245.
- Wersja wyposażona jest w dwa złącza komunikacyjne Push-Pull oraz dwa złącza Push-Pull do zasilania.
- Moduł obsługuje komunikację bezpieczeństwa zgodnie z PROFIsafe i jest przeznaczony do zastosowań związanych z bezpieczeństwem.
- Oferuje zintegrowane wyjścia bezpieczeństwa oraz wejścia bezpieczeństwa do podłączenia kompatybilnych urządzeń zabezpieczających.
- Zespół jest częścią modułowego systemu magistrali terenowej EX245 i może być łączony z modułami wejść i wyjść.
- Kompatybilne serie zaworów - JSY3000, JSY5000, SY3000, SY5000, VQC2000, VQC4000
- Zakres temperatur pracy - Praca -10 do 50 °C, Magazynowanie -20 do 60 °C (bez kondensacji)
- Zakres wilgotności - Praca/Magazynowanie 35 do 85 % wilgotności względnej (bez kondensacji)
- Napięcie testowe - 500V AC przez 1 minutę między zaciskami zewnętrznymi a PE
- Rezystancja izolacji - 500V DC, 10 MΩ lub więcej między zaciskami zewnętrznymi a masą funkcjonalną (FE)
- Stopień ochrony - IP65 (zespół wielozłączki z zaślepką)
- Normy - Oznaczenie CE/UKCA (Dyrektywa EMC/Dyrektywa RoHS), UL (CSA)
- Protokół - PROFINET, PROFIsafe
- Wersja urządzenia - PROFINET IO
- Prędkość komunikacji - 100 Mbps Full Duplex
- Funkcja użytkowa - Funkcja MRP, Klasa zgodności C, Klasa obciążenia sieci / Alarm konserwacji światłowodu (tylko FPS1)
- Wewnętrzny pobór prądu (US1) - 350 mA lub mniej (FPS1) / 300 mA lub mniej (FPS2)
- Przekazywanie prądu między złączami zasilania - 16 A (FPS1) / 10 A (FPS2)
- Napięcie robocze/Max. prąd US1 - 24V DC +20 %/-15 %, 6 A
- Napięcie robocze/Max. prąd US2 - 24 VDC +20 %/-15 %, 4 A (z wyłączeniem zaworów)
- Liczba wejść - Dwukanałowe 4 wejścia, Jednokanałowe 8 wejść
- Zewnętrzne napięcie zasilania - 24V DC +20 %/-15 %
- Max. prąd zasilania - 2 A (UT1), 1 A (UT2)
- Typ wejścia - PNP
- Napięcie ON - 11 do 30 V
- Napięcie OFF - -3 do 5 V
- Prąd wejściowy (przy 24V DC) - Wersja 3,8 mA
- Cechy wejścia - Typ 3 (IEC 61331)
- Liczba wyjść bezpieczeństwa - Strona zaworu 3 strefy / Strona modułu 1 strefa
- Max. prąd strony zaworu - 1,5 A (łącznie 3 strefy)
- Max. prąd strony modułu - 4 A
- Zabezpieczenie - Zabezpieczenie przed zwarciem
- Źródło napięcia zasilania - US2
- Typ wyjścia - PNP
- Liczba wyjść - 8 wyjść/strefa, łącznie 24 wyjścia
- Obciążenie - zawór elektromagnetyczny z obwodem ochronnym 24 VDC, 1 W lub mniej
- Zasilanie - 24V DC, 1,5 A
- Max. liczba modułów - 8
- Max. liczba wejść cyfrowych - 128
- Max. liczba wyjść cyfrowych - 64
- Moduły kompatybilne - Moduł wejściowy, Moduł wyjściowy
- Waga - 1100 g
