Zakres stosowania
- Moduł magistrali polowej SMC EX245-SPN jest stosowany w automatyce przemysłowej do podłączania zdecentralizowanych systemów pneumatycznych i I/O do sieci PROFINET.
- Służy do komunikacji między urządzeniami terenowymi a nadrzędnymi sterownikami.
- Moduł jest używany w maszynach, urządzeniach produkcyjnych i zautomatyzowanych systemach produkcyjnych.
- Nadaje się do zastosowań z zdecentralizowanym przetwarzaniem sygnałów i komunikacją sieciową między urządzeniami.
- Moduł magistrali polowej EX245-SPN obsługuje integrację modułowych komponentów automatyki w koncepcjach sterowania opartych na PROFINET.
- Posiada również technologię połączeń AIDA dla przemysłu motoryzacyjnego.

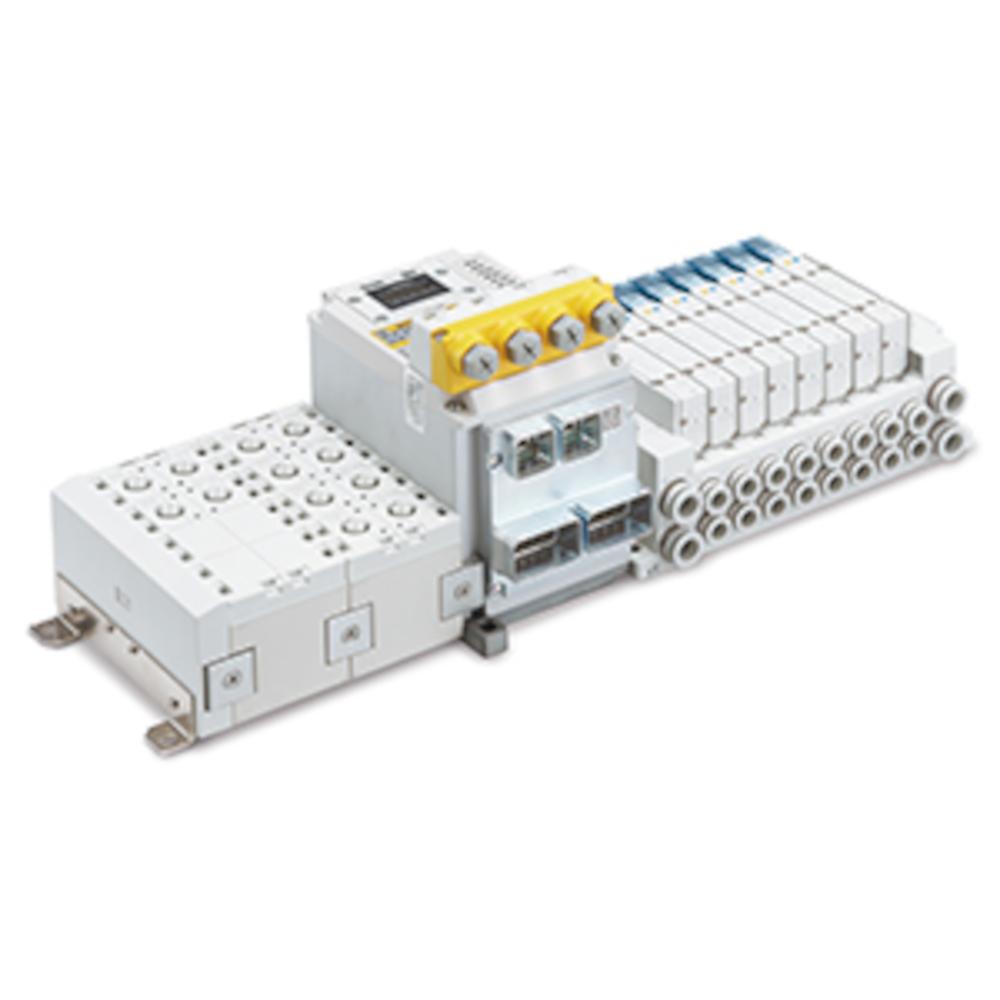

- Kompaktowy moduł magistrali polowej SMC EX245-SPN jest przeznaczony do komunikacji za pośrednictwem protokołu PROFINET.
- Moduł wyposażony jest w dwa złącza komunikacyjne Push-Pull oraz oddzielne złącza Push-Pull do zasilania.
- Jest częścią modułowego systemu magistrali polowej EX245 i może być łączony z cyfrowymi modułami wejść i wyjść.
- Wskaźniki statusu wspomagają diagnostykę i monitorowanie komunikacji oraz stanów systemu.
- Kompaktowa konstrukcja umożliwia oszczędne pod względem miejsca zintegrowanie z systemami automatyki.
- Kompatybilne serie zaworów - JSY3000, JSY5000, SY3000, SY5000, VQC2000, VQC4000
- Protokół - PROFINET
- Typ urządzenia - PROFINET IO
- Prędkość transmisji - 100 Mbps Full Duplex
- Plik konfiguracyjny - Plik GSD
- Funkcje - MRP, MRPD, Quick Start, Shared Device, PROFIenergy, Serwer WWW, Aktualizacja FW, Klasa zgodności C, NET Load Class II / Alarm konserwacji światłowodu (tylko SPN1A)
- Pobór prądu wewnętrznego (US 1) - Maks. 300 mA (SPN1A) / Maks. 200 mA (SPN2A)
- Prąd pętli między złączami zasilania - 16 A (SPN1A) / 6 A (SPN2A)
- Napięcie robocze/Maks. prąd US 1 - 24 VDC +20 %, -15 %/6 A
- Napięcie robocze/Maks. prąd US 2 - 24 VDC +20 %, -15 %/4 A
- Typ wyjścia - PNP
- Liczba wyjść - 32
- Obciążenie - zawór elektromagnetyczny z układem zabezpieczającym 24 VDC, 1 W lub mniej
- Zasilanie - 24V DC, 2 A
- Zabezpieczenie - Zabezpieczenie przed zwarciem
- Maks. liczba modułów - 8
- Maks. liczba wejść cyfrowych - 128
- Maks. liczba wyjść cyfrowych - 64
- Możliwe do użycia moduły - Moduł wejściowy, Moduł wyjściowy, Moduł IO-Link
- Waga - 465 g
