Zakres stosowania
- Kompaktowy cylinder CD55W firmy SMC nadaje się do zadań związanych z ruchem liniowym w ogólnym budownictwie maszyn i instalacji.
- Znajduje on zastosowanie na przykład w systemach automatyzacji, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, zaciskania, pozycjonowania lub podawania obrabianych przedmiotów.
- Przelotowy tłoczysko nadaje się szczególnie do zastosowań z przenoszeniem siły lub działaniem w obu kierunkach ruchu.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane za pomocą czujnika położenia lub zintegrowane z systemem sterowania maszyną.

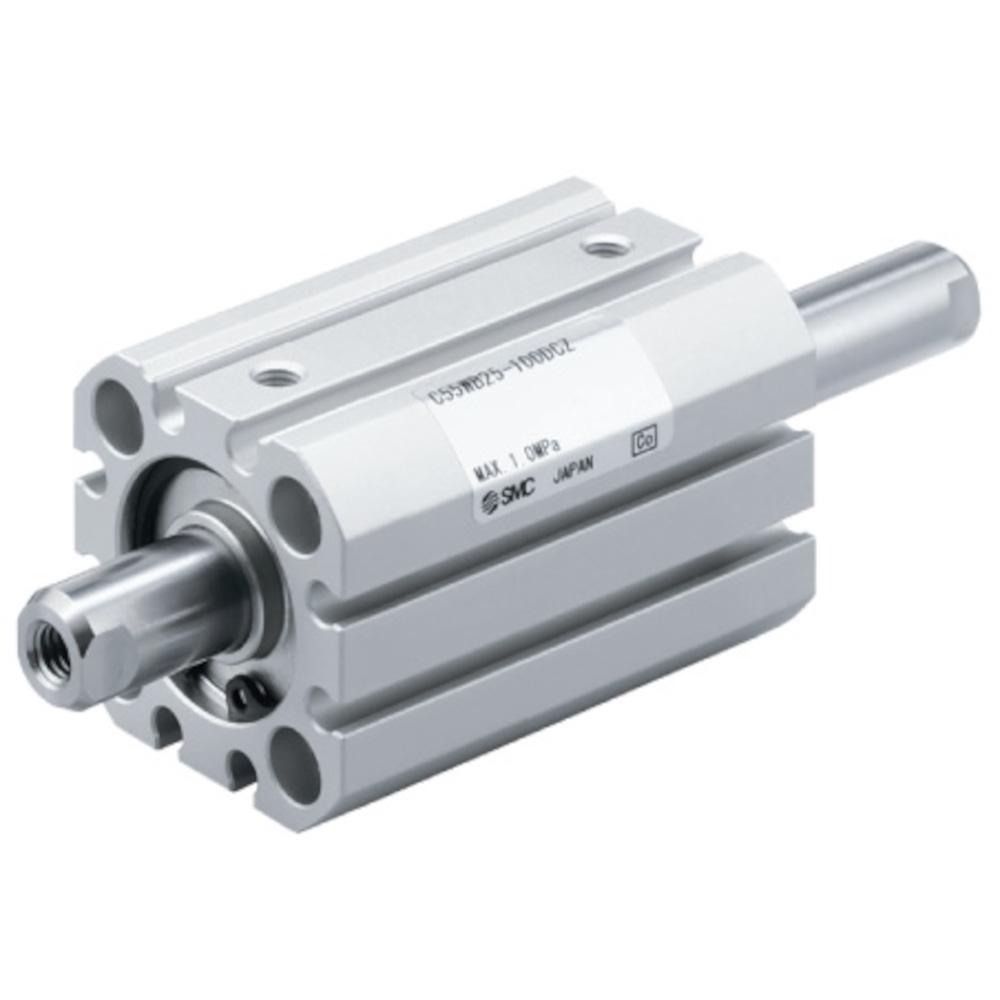

- SMC ISO-Kompaktzylinder CD55W to dwustronnie działający siłownik pneumatyczny z przelotowym tłoczyskiem z gwintem wewnętrznym.
- Kompaktowa konstrukcja zgodna z normą ISO 21287 umożliwia zastosowanie przy ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Cylinder pracuje z obustronnym amortyzatorem sprężystym i jest smarowany dożywotnio, dzięki czemu nie wymaga dodatkowego smarowania.
- Zintegrowany magnes umożliwia doposażenie lub użycie czujników położenia do odczytu pozycji tłoka.
- Materiał cylindra - stop aluminium, twardo anodowany
- Materiał tłoka - stop aluminium
- Materiał tłoczyska - stal nierdzewna, twardo chromowana (Ø 20 i 25 mm) lub stal węglowa, twardo chromowana (od Ø 32 mm)
- Materiał głowicy cylindra - stop aluminium, anodowany (Ø 20 do 40 mm) lub stopu aluminium odlewanego ciśnieniowo, lakierowany po chromowaniu (Ø 50 do 100 mm)
- Materiał podkładki amortyzującej - poliuretan
- Materiał uszczelnień - NBR
- Wersja - siłownik pneumatyczny (smarowany dożywotnio)
- Sposób działania - dwustronny; przelotowy tłoczysko
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,5 bar (Ø 20 do 63 mm) lub 0,3 bar (Ø 80 i 100 mm)
- Temperatura otoczenia i medium - od -10 do 70 °C (nie zamarzające)
- Smarowanie - nie wymaga (smarowany dożywotnio)
- Prędkość tłoka - od 50 do 500 mm/s (Ø 20 do 63 mm) lub od 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - sprężyste, obustronne
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint tłoczyska - gwint wewnętrzny M6 x 1,0 do M12 x 1,75
- Szerokość - od 36 do 113,5 mm
- Wysokość - od 36 do 111 mm
- Długość - od 59 do 337 mm
- Waga - od 125 do 4296 g
