Zakres stosowania
- Kompaktowy siłownik CD55W firmy SMC nadaje się do zadań ruchu liniowego w ogólnym budownictwie maszyn i instalacji.
- Jest on stosowany na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, mocowania, pozycjonowania lub podawania elementów roboczych.
- Przelotowy tłoczysko nadaje się szczególnie do zastosowań z przenoszeniem siły lub działaniem w obu kierunkach ruchu.
- Wersja z magnesem jest idealna, gdy pozycję tłoka należy monitorować za pomocą czujnika położenia lub zintegrować z systemem sterowania maszyny.

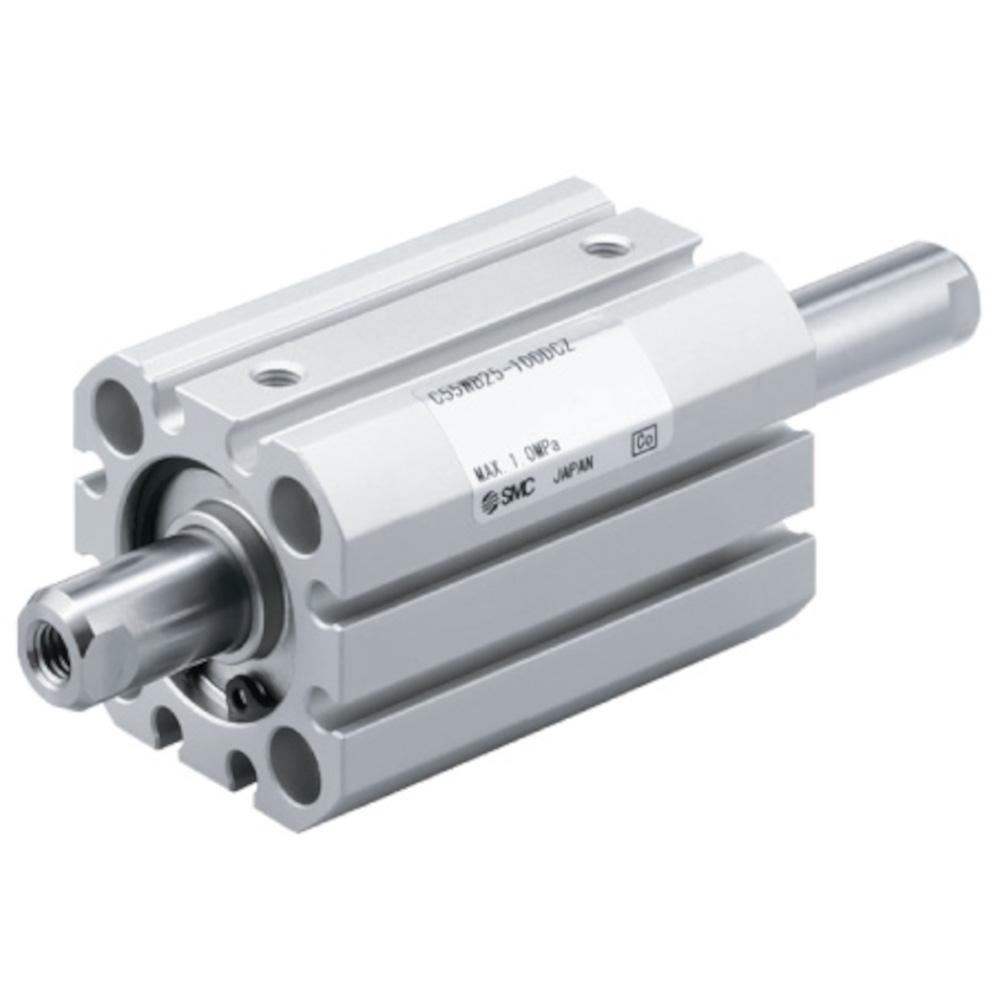

- Kompaktowy siłownik SMC ISO CD55W to dwustronnego działania cylinder pneumatyczny z przelotowym tłoczyskiem z gwintem zewnętrznym.
- Kompaktowa konstrukcja zgodna z normą ISO 21287 umożliwia zastosowanie w miejscach o ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje z obustronnym, elastycznym tłumieniem i jest smarowany dożywotnio, co eliminuje potrzebę ponownego smarowania.
- Zintegrowany magnes umożliwia doposażenie lub użycie czujników położenia do odpytywania pozycji tłoka.
- Materiał cylindra - stop aluminium, hartowane anodowanie
- Materiał tłoka - stop aluminium
- Materiał tłoczyska - stal nierdzewna, hartowana chromowana (Ø 20 i 25 mm) lub stal węglowa, hartowana chromowana (od Ø 32 mm)
- Materiał głowicy cylindra - stop aluminium, anodowany (Ø 20 do 40 mm) lub stop aluminium odlewany pod ciśnieniem, lakierowany po pasywowaniu (Ø 50 do 100 mm)
- Materiał uszczelnień - NBR
- Wykonanie - siłownik pneumatyczny (smarowany dożywotnio)
- Sposób działania - dwustronnego działania; jednostronny trzpień tłokowy
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,5 bar (Ø 20 do 63 mm) lub 0,3 bar (Ø 80 i 100 mm)
- Temperatura otoczenia i medium - od -10 do 70 °C (nie zamarzająca)
- Smarowanie - nie wymagane (smarowane dożywotnio)
- Prędkość tłoka - od 50 do 500 mm/s (Ø 20 do 63 mm) lub od 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - elastyczne tłumienie obustronne
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint tłoczyska - gwint zewnętrzny M8 x 1,25 do M16 x 1,5
- Szerokość - od 36 do 113,5 mm
- Wysokość - od 36 do 111 mm
- Długość - od 91 do 381 mm
- Waga - od 140 do 4031 g
