Zakres stosowania
- Kompaktowy cylinder C55 firmy SMC nadaje się do zadań wymagających ruchu liniowego w ogólnym budownictwie maszyn i urządzeń.
- Jest on wykorzystywany między innymi w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, napinania, pozycjonowania lub podawania elementów obrabianych.
- Wersja bez magnesu jest idealna, gdy nie jest wymagane wykrywanie położenia tłoka za pomocą czujnika położenia.

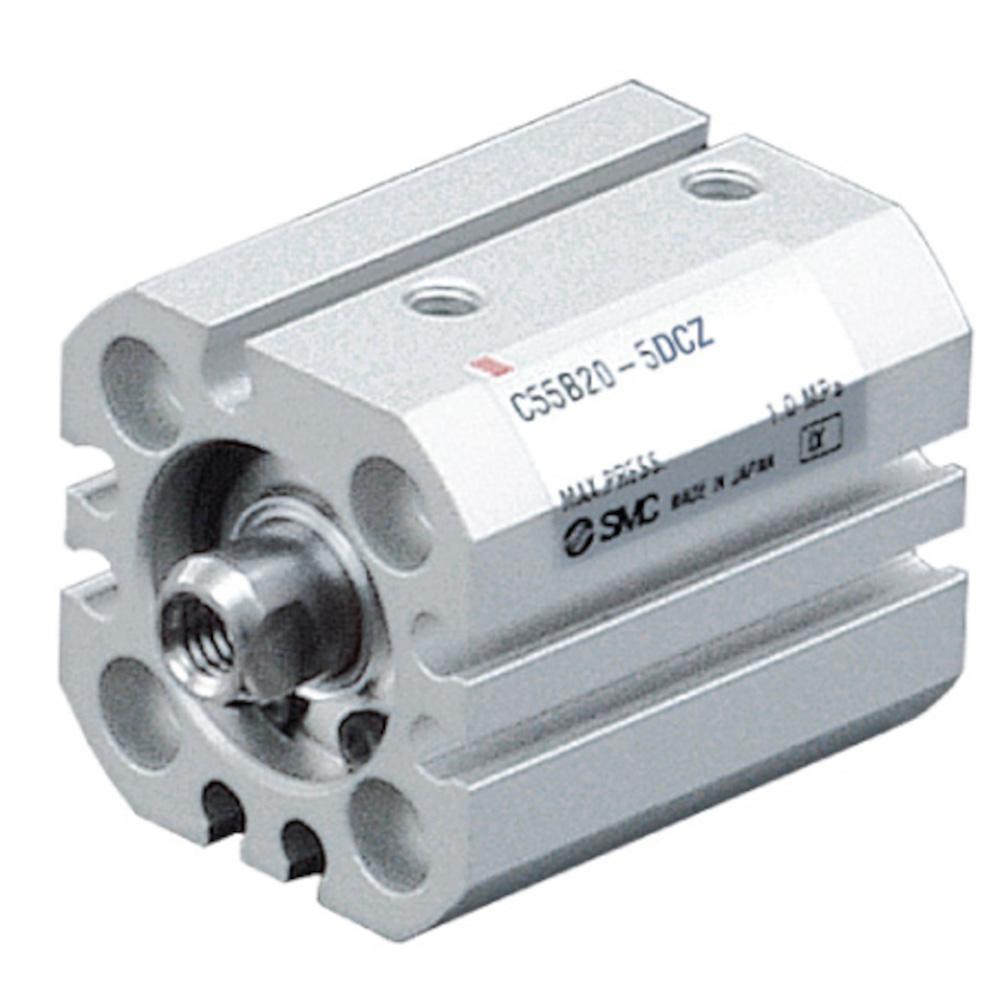

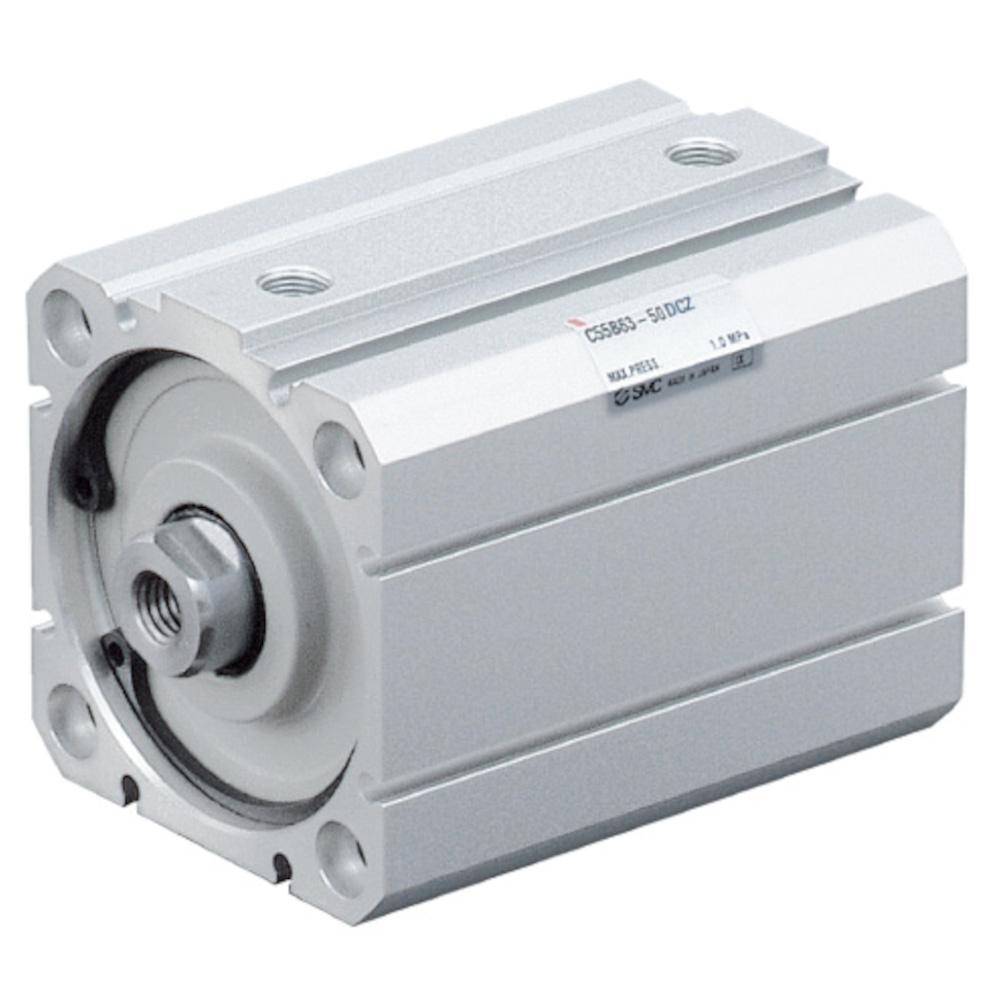

- Kompaktowy cylinder SMC ISO C55 to dwustronnie działający cylinder pneumatyczny z jednostronnym tłoczyskiem z gwintem zewnętrznym.
- Kompaktowa konstrukcja zgodna z normą ISO 21287 umożliwia zastosowanie przy ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Cylinder pracuje z elastycznym tłumieniem po obu stronach i jest smarowany przez cały okres eksploatacji, co eliminuje potrzebę ponownego smarowania.
- Wersja C55 nie posiada zintegrowanego magnesu do odczytu z czujnika.
- Materiał rury cylindra - stop aluminium, anodowany twardo
- Materiał tłoka - stop aluminium
- Materiał tłoczyska - stal nierdzewna, chromowana na twardo (Ø 20 i 25 mm) lub stal węglowa, chromowana na twardo (od Ø 32 mm)
- Materiał głowicy cylindra - stop aluminium, anodowany (Ø 20 do 40 mm) lub stop aluminium odlewany pod ciśnieniem, malowany po chromowaniu (Ø 50 do 100 mm)
- Materiał uszczelek - NBR
- Wersja - cylinder pneumatyczny (smarowany przez cały okres eksploatacji)
- Sposób działania - dwustronnego działania; jednostronne tłoczysko
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,5 bar (Ø 20 do 63 mm) lub 0,3 bar (Ø 80 i 100 mm)
- Temperatura otoczenia i medium - od -10 do 70 °C (niezamrożone)
- Smarowanie - nie wymagane (smarowane przez cały okres eksploatacji)
- Prędkość tłoka - od 50 do 500 mm/s (Ø 20 do 63 mm) lub od 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - elastyczne tłumienie po obu stronach
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint tłoczyska - gwint zewnętrzny M8 x 1,25 do M16 x 1,5
- Szerokość - od 36 do 113,5 mm
- Wysokość - od 36 do 111 mm
- Długość - od 70 do 408,5 mm
- Waga - od 120 do 6400 g
