Zakres stosowania
- Cylindr kompaktowy CD55 firmy SMC nadaje się do zadań ruchu liniowego w ogólnym budownictwie maszyn i urządzeń.
- Jest stosowany na przykład w instalacjach automatyzacji, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, zaciskania, pozycjonowania lub podawania obrabianych przedmiotów.
- Automatyczne pneumatyczne tłumienie końcowe jest szczególnie odpowiednie do zastosowań, w których wymagane jest miękkie hamowanie tłoka oraz zmniejszone obciążenie udarowe maszyny.
- Wersja z magnesem jest idealna, gdy pozycja tłoka ma być monitorowana za pomocą czujników położenia lub zintegrowana ze sterowaniem maszyny.

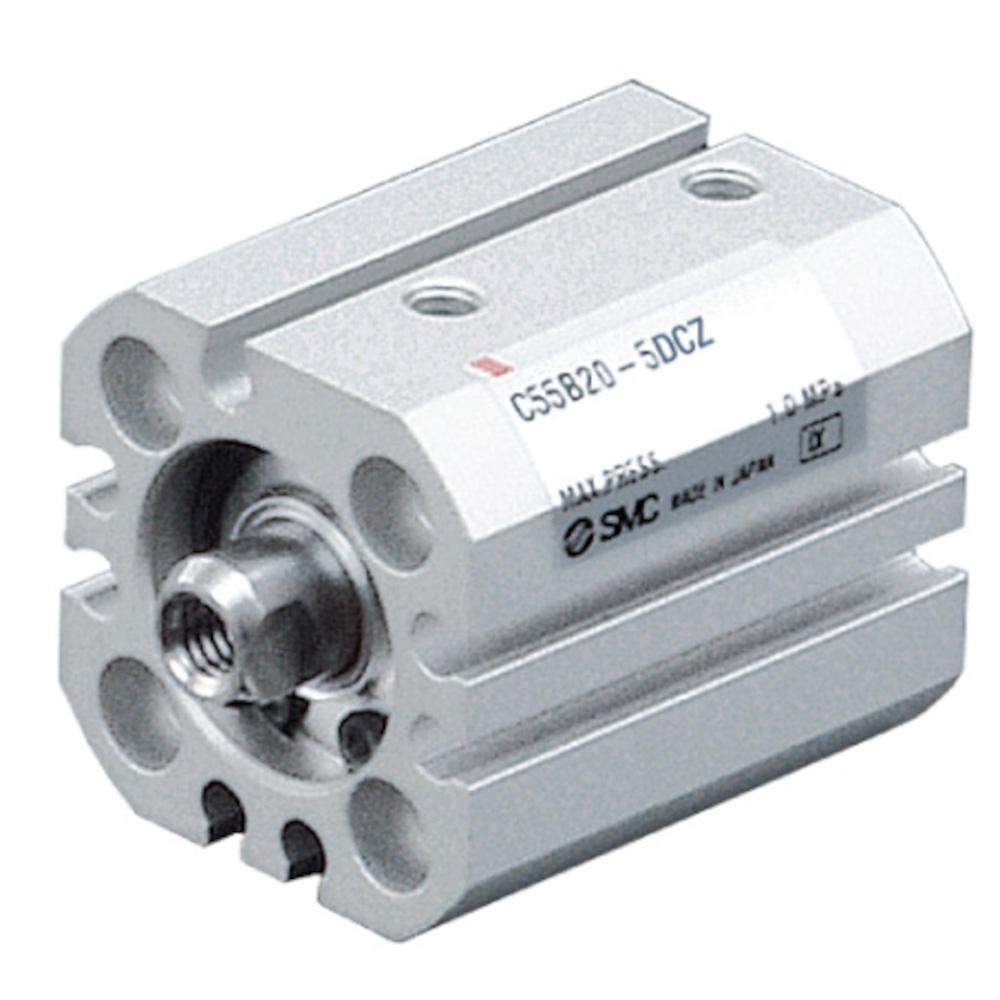

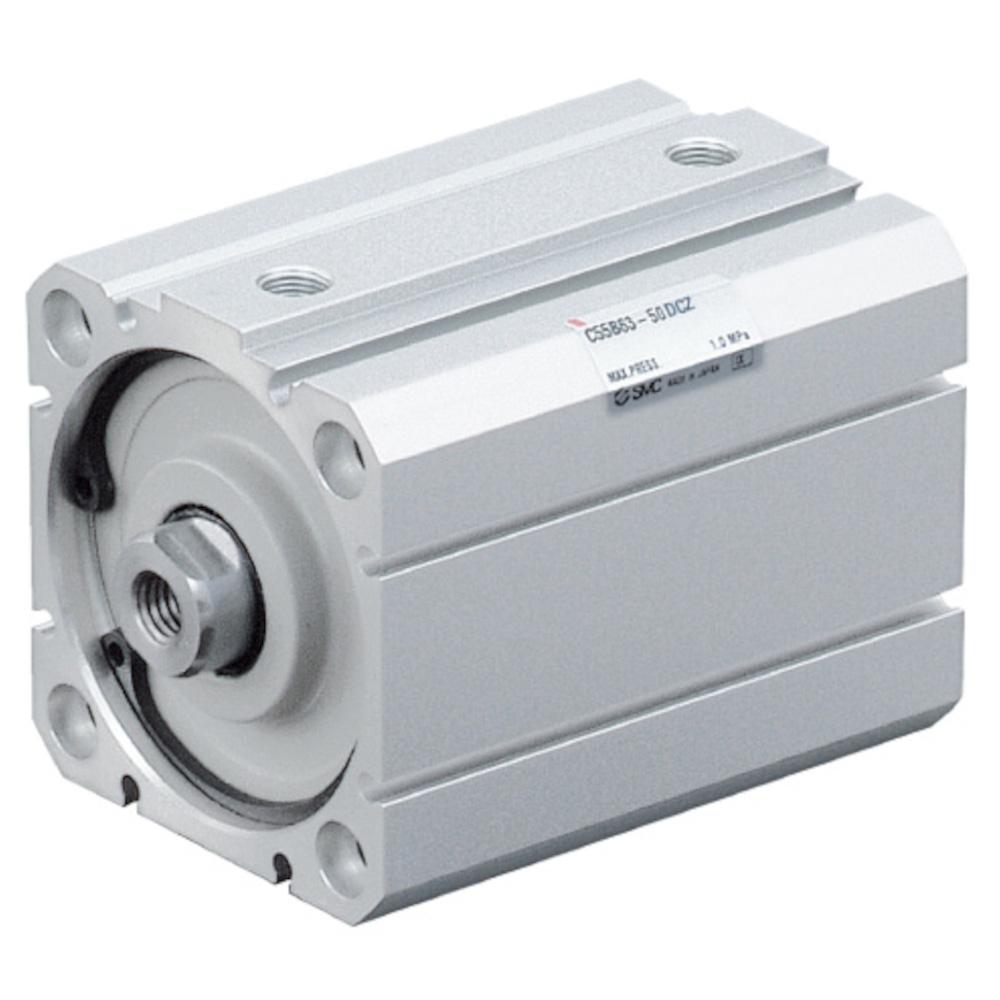

- ISO-kompaktowy cylinder SMC CD55 to dwustronnego działania cylinder pneumatyczny z jednostronnym tłoczyskiem z gwintem wewnętrznym.
- Kompaktowa konstrukcja zgodna z ISO 21287 umożliwia zastosowanie w ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Automatyczne pneumatyczne tłumienie końcowe redukuje energię uderzenia na końcu skoku i zapewnia łagodne hamowanie tłoka.
- Zintegrowany magnes umożliwia modernizację lub zastosowanie czujników położenia do odczytu pozycji tłoka.
- Cylinder jest smarowany przez cały okres eksploatacji, dzięki czemu nie jest wymagane ponowne smarowanie.
- Materiał rury cylindra, tłoka, denka cylindra - stop aluminium, hartowany anodowo
- Materiał tłoczyska - Stal nierdzewna, chromowana twardo (Ø 20 do 40 mm) lub stal węglowa, hartowana anodowo (Ø 50 do 100 mm)
- Materiał tulei tłumiącej - Stal nierdzewna z uszczelką uretanową (Ø 20 do 50 mm) lub stop aluminium, anodowany (Ø 63 do 100 mm)
- Materiał uszczelek - NBR
- Wersja - cylinder pneumatyczny (smarowany przez cały okres eksploatacji)
- Sposób działania - Dwustronnego działania; jednostronne tłoczysko
- Medium - Sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 1,5 bar (Ø 20 do 32 mm) lub 1,0 bar (Ø 40 do 100 mm)
- Temperatura otoczenia i medium - -10 do 60 °C (niezamarzająca)
- Smarowanie - Nie wymagane (smarowane przez cały okres eksploatacji)
- Prędkość tłoka - 50 do 500 mm/s (Ø 20 do 63 mm) lub 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - Automatyczne pneumatyczne tłumienie końcowe + tłumienie elastyczne
- Efektywna długość tłumienia - 4 do 11 mm
- Dopuszczalna energia kinetyczna - 0,4 do 13,2 J
- Dopuszczalna energia uderzenia na końcu skoku - 0,11 do 4,54 J
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint tłoczyska - Gwint wewnętrzny M6 x 1,0 do M12 x 1,75
- Szerokość - 36 do 113,5 mm
- Wysokość - 36 do 111 mm
- Długość - 48 do 377 mm
- Waga - 116 do 5958 g
