Zakres stosowania
- Cylindry kompaktowe CD55 firmy SMC nadają się do zadań związanych z ruchem liniowym w ogólnym budownictwie maszyn i urządzeń.
- Są one używane na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, zaciskania, pozycjonowania lub podawania elementów obrabianych.
- Automatyczna pneumatyczna amortyzacja końca skoku jest szczególnie odpowiednia do zastosowań, w których wymagane jest miękkie hamowanie tłoka oraz zmniejszone obciążenie udarowe maszyny.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane przez czujnik położenia lub zintegrowane ze sterowaniem maszyny.

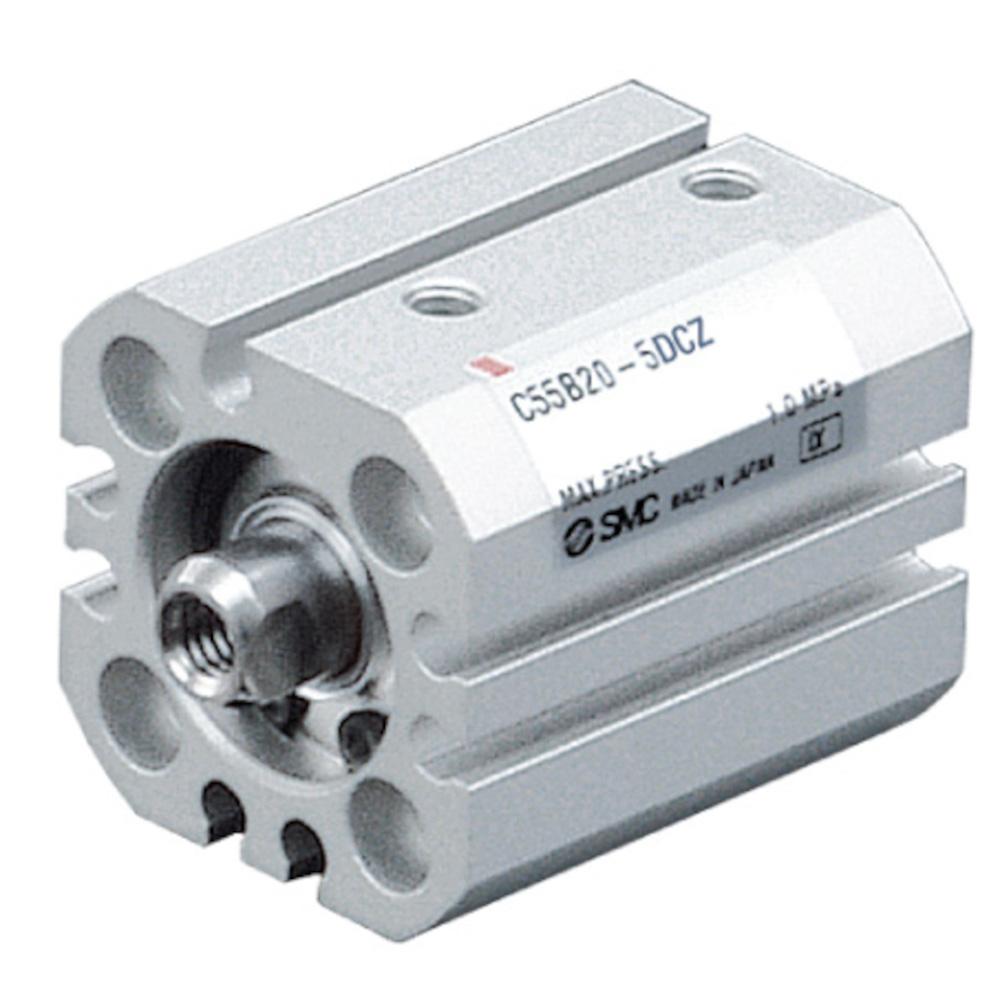

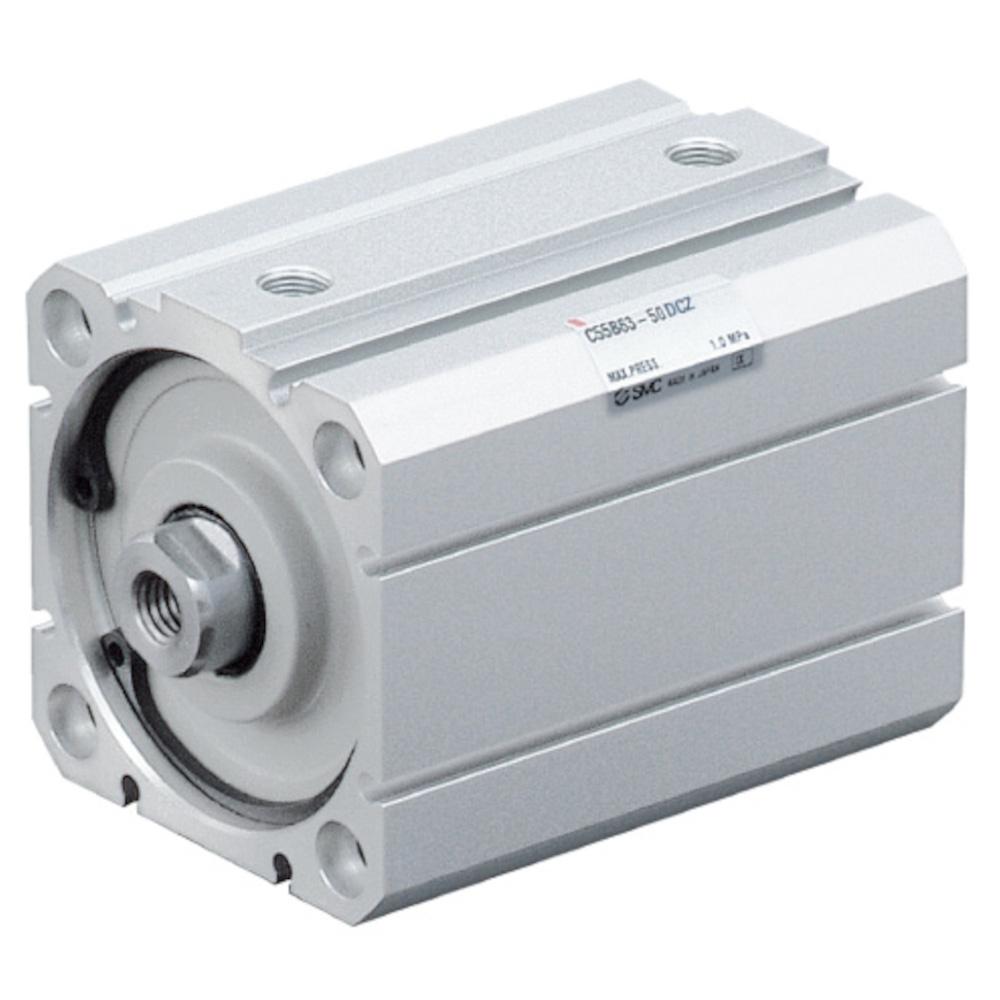

- SMC ISO-Kompaktzylinder CD55 to dwustronnie działający cylinder pneumatyczny z jednostronnym tłoczyskiem z gwintem zewnętrznym.
- Kompaktowa konstrukcja zgodna z normą ISO 21287 umożliwia zastosowanie przy ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Automatyczna pneumatyczna amortyzacja końca skoku zmniejsza energię uderzenia na końcu skoku i zapewnia płynne hamowanie tłoka.
- Zintegrowany magnes umożliwia późniejszą instalację lub użycie czujników położenia do odczytu pozycji tłoka.
- Cylinder jest smarowany dożywotnio, dzięki czemu nie jest wymagane ponowne smarowanie.
- Materiał korpusu cylindra, tłoka, głowicy cylindra - stop aluminium, anodowany na twardo
- Materiał tłoczyska - Stal nierdzewna, hartowana chromem (Ø 20 do 40 mm) lub stal węglowa, anodowana na twardo (Ø 50 do 100 mm)
- Materiał tulei amortyzującej - Stal nierdzewna z uszczelnieniem uretanowym (Ø 20 do 50 mm) lub stop aluminium, anodowany (Ø 63 do 100 mm)
- Materiał uszczelek - NBR
- Wykonanie - Cylinder pneumatyczny (smarowany dożywotnio)
- Sposób działania - Dwustronnego działania; jednostronne tłoczysko
- Medium - Sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 1,5 bar (Ø 20 do 32 mm) lub 1,0 bar (Ø 40 do 100 mm)
- Temperatura otoczenia i medium - od -10 do 60 °C (niezamrożona)
- Smarowanie - Nie wymagane (smarowane dożywotnio)
- Prędkość tłoka - od 50 do 500 mm/s (Ø 20 do 63 mm) lub od 50 do 300 mm/s (Ø 80 i 100 mm)
- Amortyzacja - Automatyczna pneumatyczna amortyzacja końca skoku + amortyzacja elastyczna
- Efektywna długość amortyzacji - 4 do 11 mm
- Dopuszczalna energia kinetyczna - 0,4 do 13,2 J
- Dopuszczalna energia uderzenia na końcu skoku - 0,11 do 4,54 J
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint tłoczyska - Gwint zewnętrzny M8 x 1,25 do M16 x 1,5
- Szerokość - 36 do 113,5 mm
- Wysokość - 36 do 111 mm
- Długość - 64 do 405 mm
- Waga - 126 do 6058 g
