Zakres stosowania
- Kompaktowy siłownik CD55 firmy SMC nadaje się do zadań związanych z ruchem liniowym w ogólnym budownictwie maszyn i urządzeń.
- Jest stosowany na przykład w zautomatyzowanych liniach produkcyjnych, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, mocowania, pozycjonowania lub podawania obrabianych przedmiotów.
- Wersja z magnesem jest idealna, gdy pozycja tłoka ma być monitorowana przez czujnik położenia lub zintegrowana ze sterowaniem maszyną.

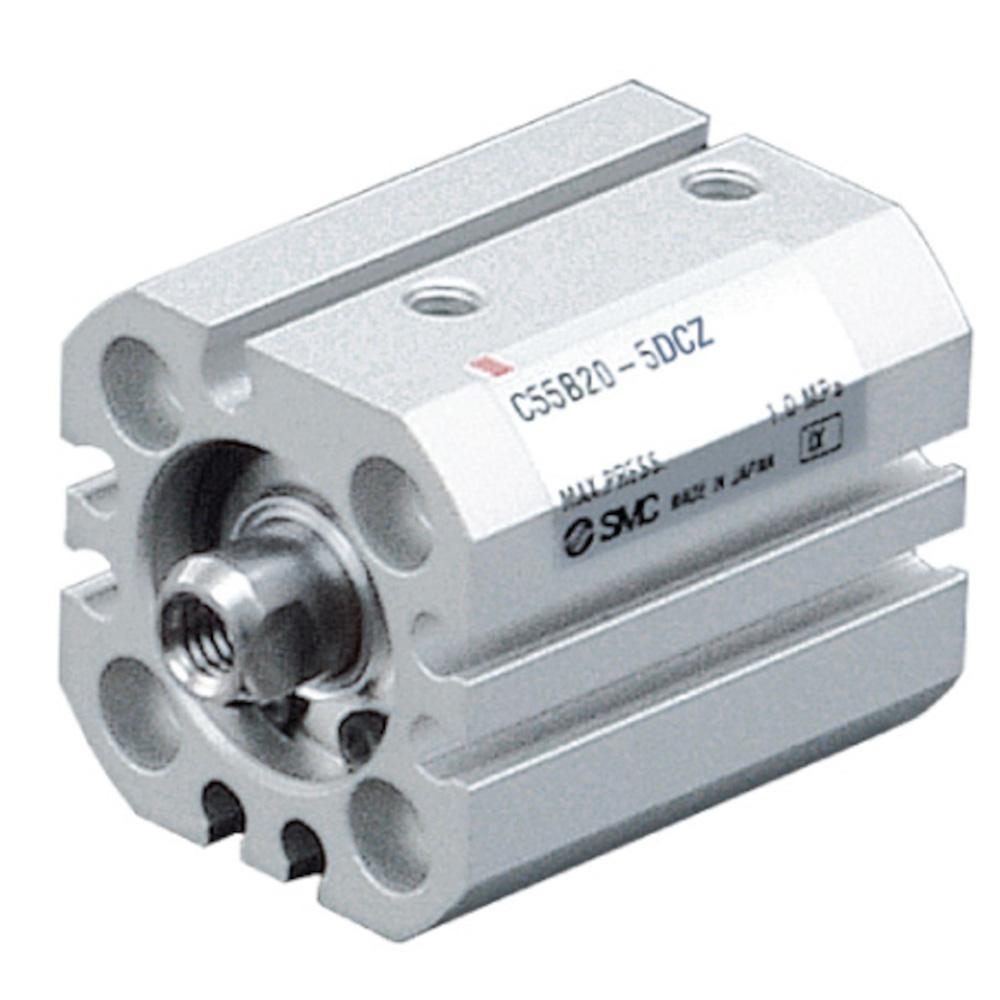

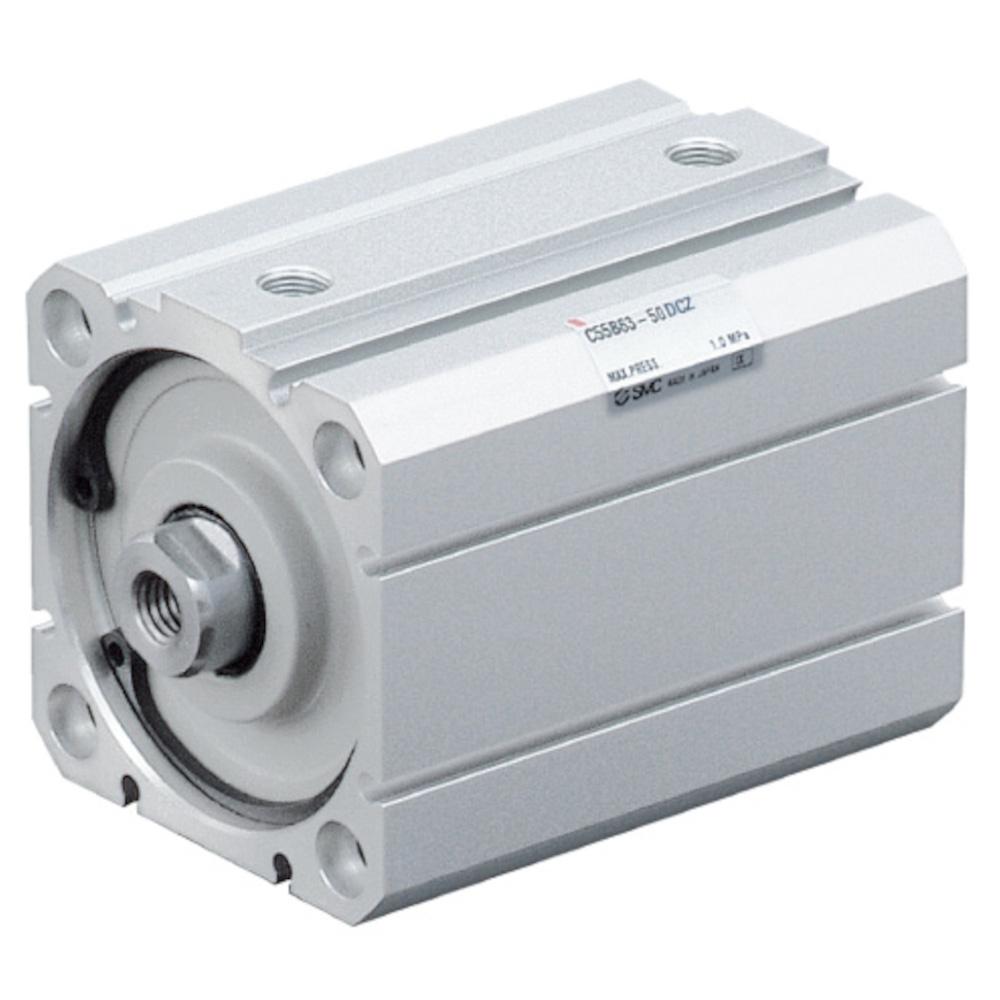

- Kompaktowy siłownik SMC ISO CD55 jest dwustronnego działania siłownikiem pneumatycznym z jednostronnym trzpieniem tłoczyska z gwintem zewnętrznym.
- Kompaktowa konstrukcja zgodna z ISO 21287 umożliwia zastosowanie przy ograniczonej przestrzeni i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje z elastycznym tłumieniem po obu stronach i jest smarowany dożywotnio, co eliminuje potrzebę ponownego smarowania.
- Zintegrowany magnes umożliwia późniejsze doposażenie lub użycie czujników położenia do odczytu pozycji tłoka.
- Materiał rury siłownika - stop aluminium, anodowany twardo
- Materiał tłoka - stop aluminium
- Materiał trzpienia tłoczyska - stal nierdzewna, chromowana twardo (Ø 20 i 25 mm) lub stal węglowa, chromowana twardo (od Ø 32 mm)
- Materiał głowicy siłownika - stop aluminium, anodowany (Ø 20 do 40 mm) lub stop aluminium odlewany pod ciśnieniem, lakierowany po chromowaniu (Ø 50 do 100 mm)
- Materiał uszczelnień - NBR
- Wersja - siłownik pneumatyczny (smarowany dożywotnio)
- Sposób działania - dwustronnego działania; jednostronny trzpień tłoczyska
- Medium - sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,5 bar (Ø 20 do 63 mm) lub 0,3 bar (Ø 80 i 100 mm)
- Temperatura otoczenia i medium - -10 do 60 °C (nie zamarzające)
- Smarowanie - nie wymagane (smarowany dożywotnio)
- Prędkość tłoka - 50 do 500 mm/s (Ø 20 do 63 mm) lub 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - elastyczne tłumienie po obu stronach
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint trzpienia tłoczyska - gwint zewnętrzny M8 x 1,25 do M16 x 1,5
- Szerokość - 36 do 113,5 mm
- Wysokość - 36 do 111 mm
- Długość - 70 do 408,5 mm
- Waga - 120 do 6400 g
