Zakres stosowania
- Cylinderek kompaktowy CD55 firmy SMC nadaje się do zadań związanych z ruchem liniowym w ogólnym budownictwie maszyn i urządzeń.
- Jest on stosowany na przykład w układach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, mocowania, pozycjonowania lub podawania elementów obrabianych.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane przez czujniki położenia lub zintegrowane ze sterowaniem maszyny.

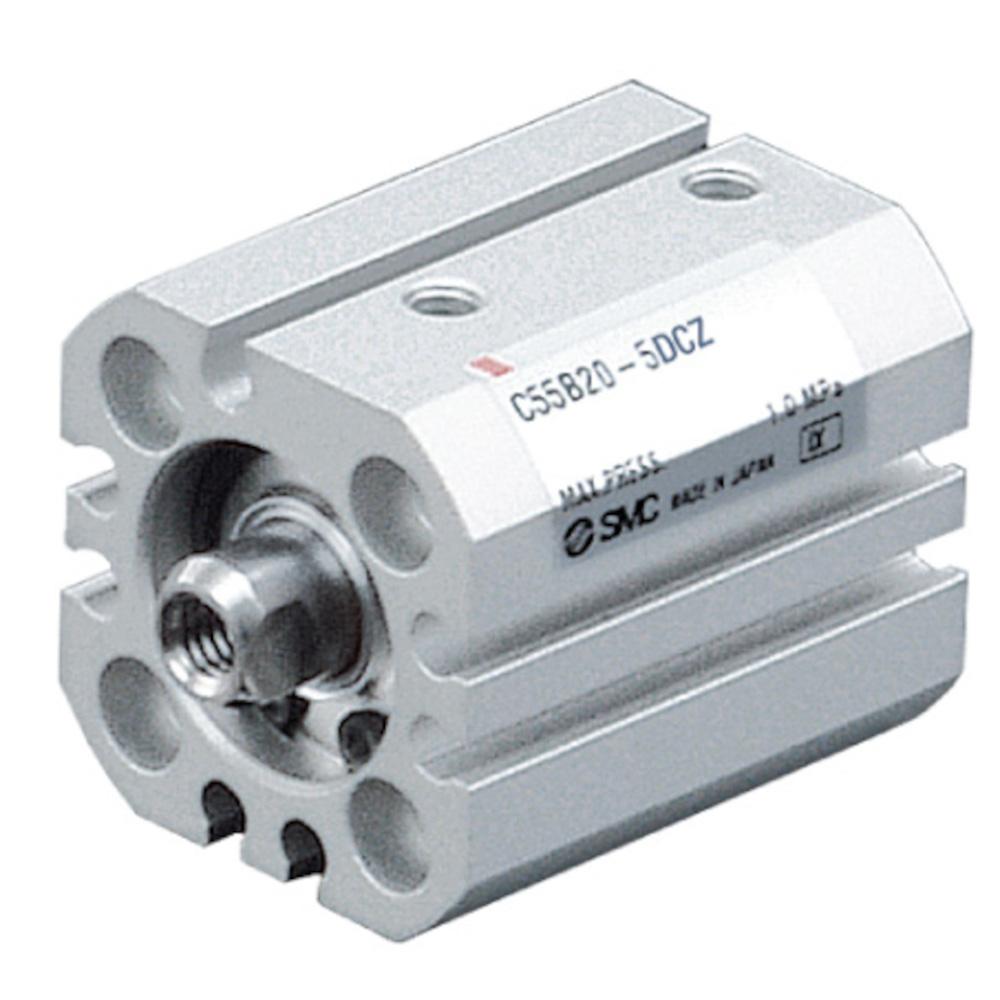

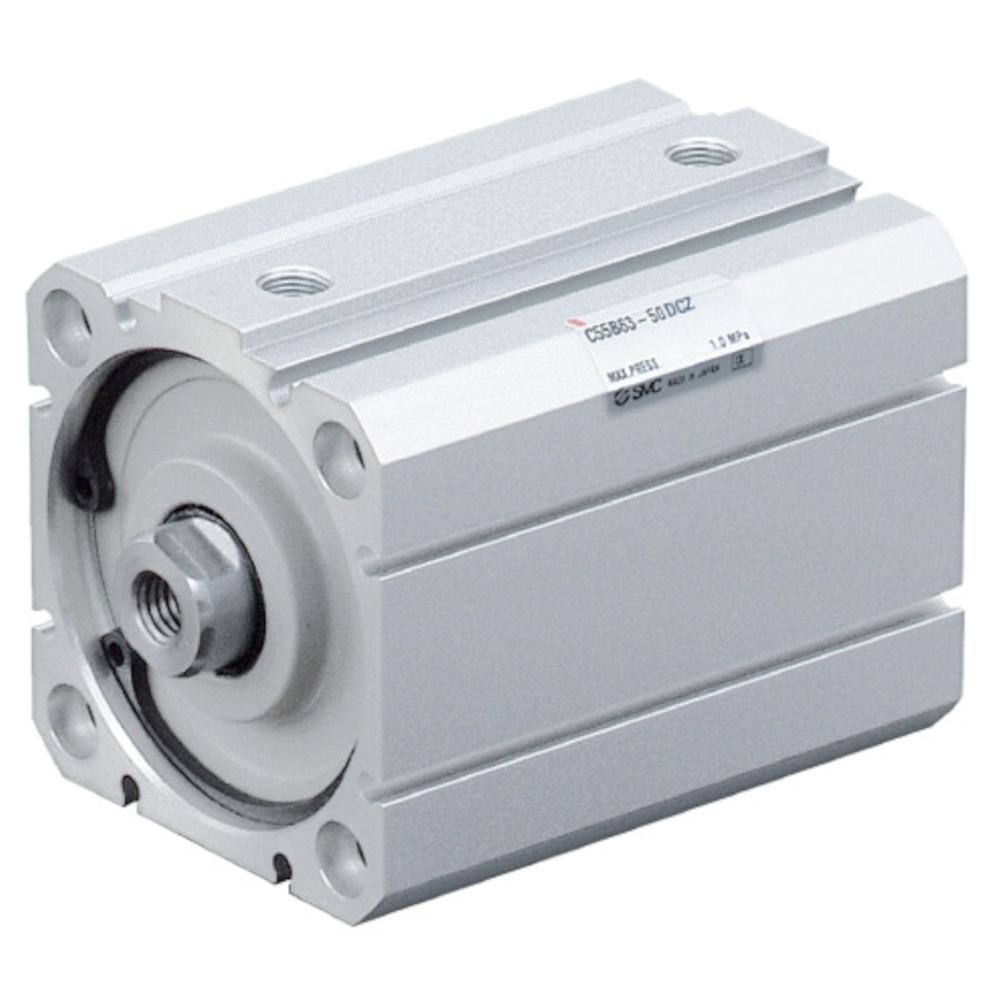

- SMC ISO-Kompaktzylinder CD55 to dwustronnie działający siłownik pneumatyczny z jednostronnym trzpieniem tłoczyska z gwintem wewnętrznym.
- Kompaktowa konstrukcja zgodna z normą ISO 21287 umożliwia zastosowanie w ograniczonych przestrzeniach i oferuje wszechstronne możliwości montażu.
- Siłownik pracuje z dwustronnym elastycznym tłumieniem i jest smarowany przez cały okres eksploatacji, co eliminuje potrzebę dodatkowego smarowania.
- Zintegrowany magnes umożliwia doposażenie lub użycie czujników położenia do odpytywania położenia tłoka.
- Materiał rury siłownika - stop aluminium, anodowany twardo
- Materiał tłoka - stop aluminium
- Materiał trzpienia tłoczyska - stal nierdzewna, chromowana twardo (Ø 20 i 25 mm) lub stal węglowa, chromowana twardo (od Ø 32 mm)
- Materiał głowicy siłownika - stop aluminium, anodowany (Ø 20 do 40 mm) lub stop aluminium odlewany ciśnieniowo, lakierowany po chromowaniu (Ø 50 do 100 mm)
- Materiał uszczelek - NBR
- Wykonanie - siłownik pneumatyczny (smarowany przez cały okres eksploatacji)
- Zasada działania - Dwustronnego działania; jednostronny trzpień tłoczyska
- Medium - Sprężone powietrze
- Ciśnienie próbne - 15 bar
- Maks. ciśnienie robocze - 10 bar
- Min. ciśnienie robocze - 0,5 bar (Ø 20 do 63 mm) lub 0,3 bar (Ø 80 i 100 mm)
- Temperatura otoczenia i medium - od -10 do 60 °C (niezamarzające)
- Smarowanie - Nie wymagane (smarowany przez cały okres eksploatacji)
- Prędkość tłoka - od 50 do 500 mm/s (Ø 20 do 63 mm) lub od 50 do 300 mm/s (Ø 80 i 100 mm)
- Tłumienie - Dwustronne elastyczne tłumienie
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub G 1/8" (Ø 32 do 100 mm)
- Gwint trzpienia tłoczyska - Gwint wewnętrzny M6 x 1,0 do M12 x 1,75
- Szerokość - od 36 do 113,5 mm
- Wysokość - od 36 do 111 mm
- Długość - od 48 do 380,5 mm
- Waga - od 111 do 6321 g
