Zakres stosowania
- Siłownik pneumatyczny SMC CG3-Z1 nadaje się do liniowych zadań ruchowych w ogólnym budownictwie maszyn i urządzeń.
- Jest stosowany na przykład w systemach automatyzacji, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, mocowania, pozycjonowania lub podawania przedmiotów obrabianych.
- Krótka konstrukcja szczególnie nadaje się do zastosowań o ograniczonej przestrzeni montażowej.
- Wersja bez magnesu jest idealna, gdy nie jest wymagane zapytanie o położenie tłoka za pomocą czujnika położenia.

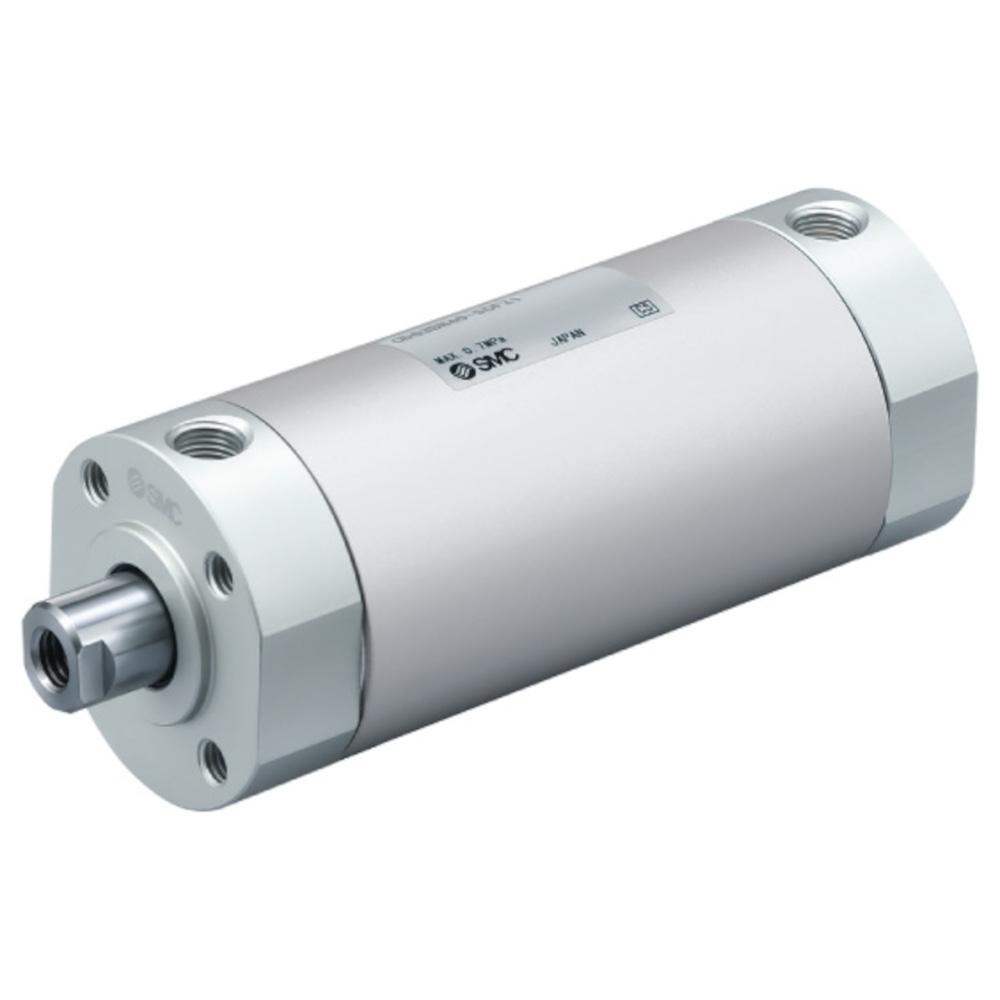

- Siłownik pneumatyczny SMC CDG3-Z1 to dwustronnego działania siłownik pneumatyczny z jednostronnym tłoczyskiem z gwintem wewnętrznym.
- Krótka konstrukcja umożliwia oszczędność miejsca i jest bardziej kompaktowa oraz lżejsza w porównaniu z poprzednią serią.
- Siłownik pracuje z elastycznym tłumieniem i jest smarowany na cały okres eksploatacji, co eliminuje konieczność dosmarowywania.
- Okrągły siłownik nie posiada zintegrowanego magnesu do odczytu pozycji.
- Zasada działania - Dwustronnego działania, jednostronne tłoczysko
- Smarowanie - Nie jest wymagane (smarowany na cały okres eksploatacji)
- Medium - Sprężone powietrze
- Ciśnienie próbne - 10 bar
- Maks. ciśnienie robocze - 7 bar
- Min. ciśnienie robocze - 0,5 bar
- Temperatura otoczenia i medium - Bez czujnika położenia od -10 °C do 70 °C (niezamrożone) / Z czujnikiem położenia od -10 °C do 60 °C (niezamrożone)
- Prędkość tłoka - 50 do 1000 mm/s (Ø 20 do 63 mm) lub 30 do 700 mm/s (Ø 80 i 100 mm)
- Tłumienie - Tłumienie elastyczne
- Montaż - Wersja podstawowa
- Maks. dopuszczalna energia kinetyczna - 0,11 do 4,54 J
- Gwint tłoczyska - M4 x 0,7 do M16 x 1,5
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub Rc 1/8" do 3/8"
- Średnica - 24 do 106 mm
- Długość - 97 do 430 mm
- Waga - 105 do 5010 g
