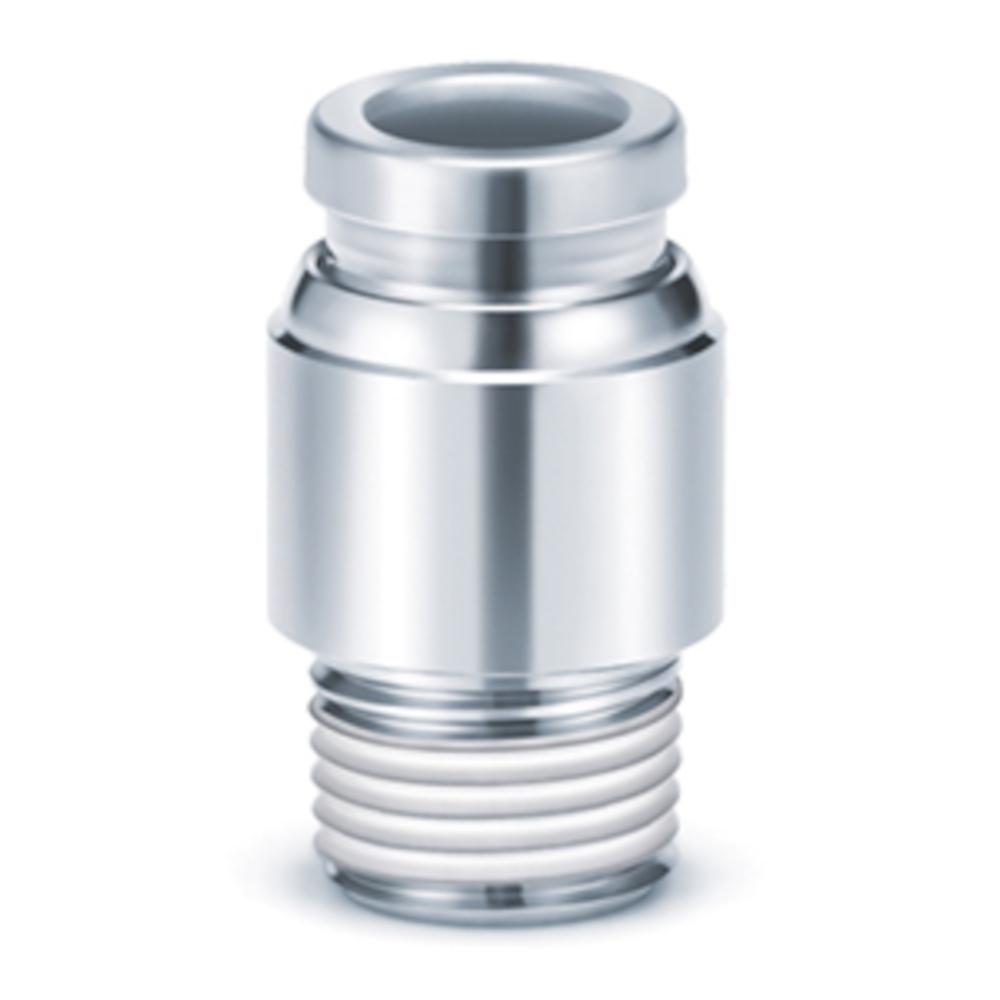

Proste złącze wtykowe z sześciokątem wewnętrznym KQB2S – mosiądz/stal nierdzewna – zewnętrzna średnica węża 4 do 16 mm – AG G 1/8" do 1/2" – cena za sztukę
Zakres stosowania
- Proste złącze wtykowe KQB2S służy do oszczędnego i bezpiecznego mocowania węży pneumatycznych do przyłączy gwintowanych, zwłaszcza w przypadku ograniczonej przestrzeni montażowej, w której nie można użyć narzędzia do sześciokąta zewnętrznego.
- Znajduje zastosowanie w technice automatyzacji, budowie maszyn oraz w pneumatycznych systemach sterowania i zasilania o kompaktowej budowie.
- Są one szczególnie przydatne w blokach sterujących, szafach sterowniczych i w ciasnych modułach maszyn, gdzie wymagane jest precyzyjne ustawienie i szczelne połączenie.
- Proste złącze wtykowe KQB2S wykonane jest z wysokiej jakości mosiądzu pokrytego niklem chemicznym oraz precyzyjnie wykonanych elementów metalowych ze stali nierdzewnej 304 i 316.
- Prosta konstrukcja z wbudowanym sześciokątem wewnętrznym umożliwia bezpośrednie podłączenie węża pneumatycznego do gwintu, nawet w bardzo ograniczonych warunkach przestrzennych.
- Specjalny o-ring FKM pokryty fluorekiem zapewnia niezawodne uszczelnienie gwintu.
- Montaż bez użycia narzędzi umożliwia szybką, bezpieczną i zajmującą mało miejsca instalację, a także szybkie dostosowanie i konserwację.
- Dzięki precyzyjnej produkcji połączenia pozostają trwałe i niezawodne, nawet przy częstym przełączaniu.
- Materiał - mosiądz niklowany / stal nierdzewna
- Uszczelka – kauczuk fluorowy (FKM)
- Temperatura otoczenia - od -5 do 150 °C
- Temperatura medium - od -5 do 150 °C
- Ciśnienie robocze - od -0,1 do 1 MPa
- Gwint przyłączeniowy - G 1/8" do G 1/2"
- Zastosowanie zewnętrznej średnicy węża - od 4 do 16 mm
- Media - sprężone powietrze, woda
- Sześciokątny - 3 do 12 mm
- Średnica zewnętrzna – od 14 do 27 mm
- Długość - od 20,4 do 31,3 mm
- Waga – od 12,1 do 45,3 g
- Cena za sztukę
Wykonań (15)
Nr art.: 973000766155
Wersja
| Zewnętrzna średnica węża | 4 mm |
| Gwint przyłączeniowy | G 1/8" |
Nr art.: 973000766156
Wersja
| Zewnętrzna średnica węża | 6 mm |
| Gwint przyłączeniowy | G 1/8" |
Nr art.: 973000766157
Wersja
| Zewnętrzna średnica węża | 6 mm |
| Gwint przyłączeniowy | G 1/4" |
Nr art.: 973000766158
Wersja
| Zewnętrzna średnica węża | 8 mm |
| Gwint przyłączeniowy | G 1/8" |
Nr art.: 973000764154
Wersja
| Zewnętrzna średnica węża | 8 mm |
| Gwint przyłączeniowy | G 1/4" |
Nr art.: 973000766162
Wersja
| Zewnętrzna średnica węża | 8 mm |
| Gwint przyłączeniowy | G 3/8" |
Nr art.: 973000766163
Wersja
| Zewnętrzna średnica węża | 10 mm |
| Gwint przyłączeniowy | G 1/8" |
Nr art.: 973000766164
Wersja
| Zewnętrzna średnica węża | 10 mm |
| Gwint przyłączeniowy | G 1/4" |
Nr art.: 973000766165
Wersja
| Zewnętrzna średnica węża | 10 mm |
| Gwint przyłączeniowy | G 3/8" |
Nr art.: 973000766166
Wersja
| Zewnętrzna średnica węża | 10 mm |
| Gwint przyłączeniowy | G 1/2" |
Nr art.: 973000766167
Wersja
| Zewnętrzna średnica węża | 12 mm |
| Gwint przyłączeniowy | G 1/4" |
Nr art.: 973000766169
Wersja
| Zewnętrzna średnica węża | 12 mm |
| Gwint przyłączeniowy | G 3/8" |
Nr art.: 973000766170
Wersja
| Zewnętrzna średnica węża | 12 mm |
| Gwint przyłączeniowy | G 1/2" |
Nr art.: 973000766171
Wersja
| Zewnętrzna średnica węża | 16 mm |
| Gwint przyłączeniowy | G 3/8" |
Nr art.: 973000766172
Wersja
| Zewnętrzna średnica węża | 16 mm |
| Gwint przyłączeniowy | G 1/2" |
