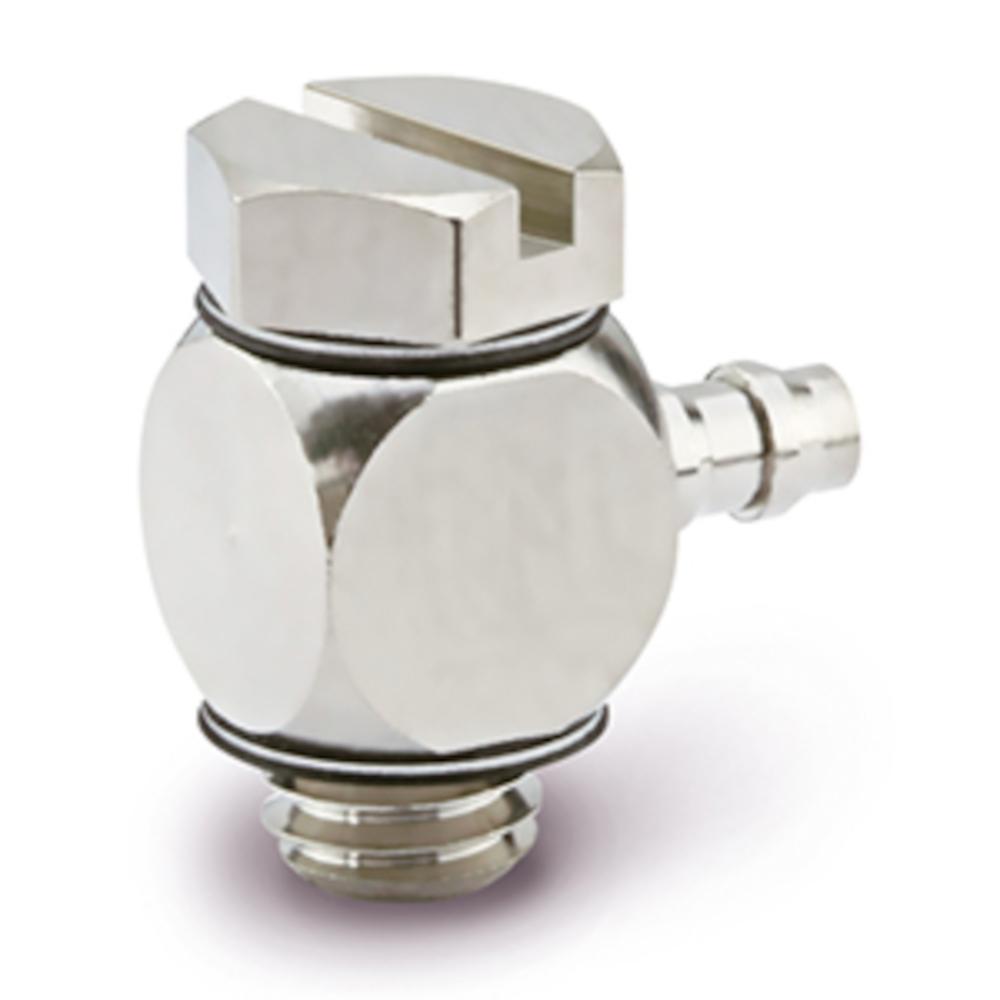

Kolanko wkręcane z końcówką do węża - seria MS - stal nierdzewna - wąż wewnętrzny Ø 2,0 do 4,0 mm - do 1,0 MPa - cena za sztukę
| € 12,19 |
| cena z podatkiem VAT |
| plus koszty dostawy € 13,41 |
Czas dostawy 7-10 dni roboczych
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Nr art.:
9660316ALHU6
Zakres stosowania
- Kolanko wkręcane MS-5ALHU z dyszą do węża jest zwykle używane w systemach pneumatycznych i instalacjach o ograniczonej przestrzeni montażowej, np. w automatyce i technologii sterowania, inżynierii mechanicznej, robotyce lub zastosowaniach medycznych.
- Dzięki zastosowaniu odpornej na korozję stali nierdzewnej, połączenie śrubowe nadaje się również do zastosowań w obszarach o podwyższonej wilgotności lub narażeniu na działanie substancji chemicznych, na przykład w pomieszczeniach czystych lub środowiskach laboratoryjnych.
- Element ten jest szczególnie odpowiedni do miękkich węży nylonowych i poliuretanowych o mniejszych średnicach, idealnych do precyzyjnych i bezpiecznych połączeń w ograniczonych przestrzeniach.
- Kolanko wkręcane MS-5ALHU z dyszą do węża to precyzyjna miniaturowa złączka z serii MS, wykonana z wytrzymałej stali nierdzewnej (SUS316).
- Zintegrowana dysza węża jest przeznaczona do bezpośredniego podłączania miękkich węży nylonowych i poliuretanowych.
- Dzięki kompaktowej konstrukcji i złączu obracanemu o 360° zapewnia dużą elastyczność w ciasnych przestrzeniach.
- Montaż odbywa się ręcznie bez użycia narzędzi dzięki nakrętce złączkowej z płaską uszczelką, która zapewnia niezawodne uszczelnienie i bezpieczne mocowanie.
- Niska waga, łatwy demontaż i wysoki efekt uszczelnienia przy niskim momencie dokręcania sprawiają, że ten element jest szczególnie łatwy w instalacji.
- Materiał obudowy - stal nierdzewna SUS316
- Materiał uszczelki - PVC, nylon 66/GF30%
- Uszczelka - Uszczelka płaska
- Odpowiednie typy węży - miękki nylon, poliuretan
- Dostępne średnice zewnętrzne/wewnętrzne węża - 3,18/2; 3,18/2,18; 4/2,5 lub 6/4 mm
- Gwint przyłączeniowy - M5
- Obrotowy - 360° wokół osi połączenia
- Maks. Ciśnienie robocze - miękki wąż nylonowy do 1,0 MPa, wąż poliuretanowy do 0,8 MPa
- Montaż - ręcznie za pomocą nakrętki złączkowej
- Moment dokręcania - Niski, możliwy bez użycia narzędzi
- Cechy szczególne - Kompaktowa konstrukcja, duża siła trzymania, łatwy montaż i demontaż
- Sześciokąt - SW 7
- Square - SW 7
- Efektywny obszar - od 1,1 do 2,4 mm²
- Wewnętrzne połączenie gwintowane Ø - 2,5 mm
- Średnica dyszy węża - od 1,6 do 2,5 mm
- Długość dyszy węża - od 4,5 do 7,0 mm
- Szerokość - od 11,8 do 14,6 mm
- Wysokość - 13,5 do 15,0 mm
- Waga - 3,0 do 3,7 g
Wykonań (3)
Ograniczyć wybór
Zewnętrzna średnica węża
Średnica wewnętrzna węża
| Numer artykułu | Zewnętrzna średnica węża | Średnica wewnętrzna węża | cena z podatkiem VAT | |||||
|---|---|---|---|---|---|---|---|---|
|
9660316ALHU3 | 3,18 mm | 2,18 mm (miękki nylon) / 2 mm (PU) |
|
||||
|
||||||||
|
9660316ALHU4 | 4 mm | 2,5 mm |
|
||||
|
||||||||
|
|
9660316ALHU6 | 6 mm | 4 mm |
|
||||
|
||||||||
