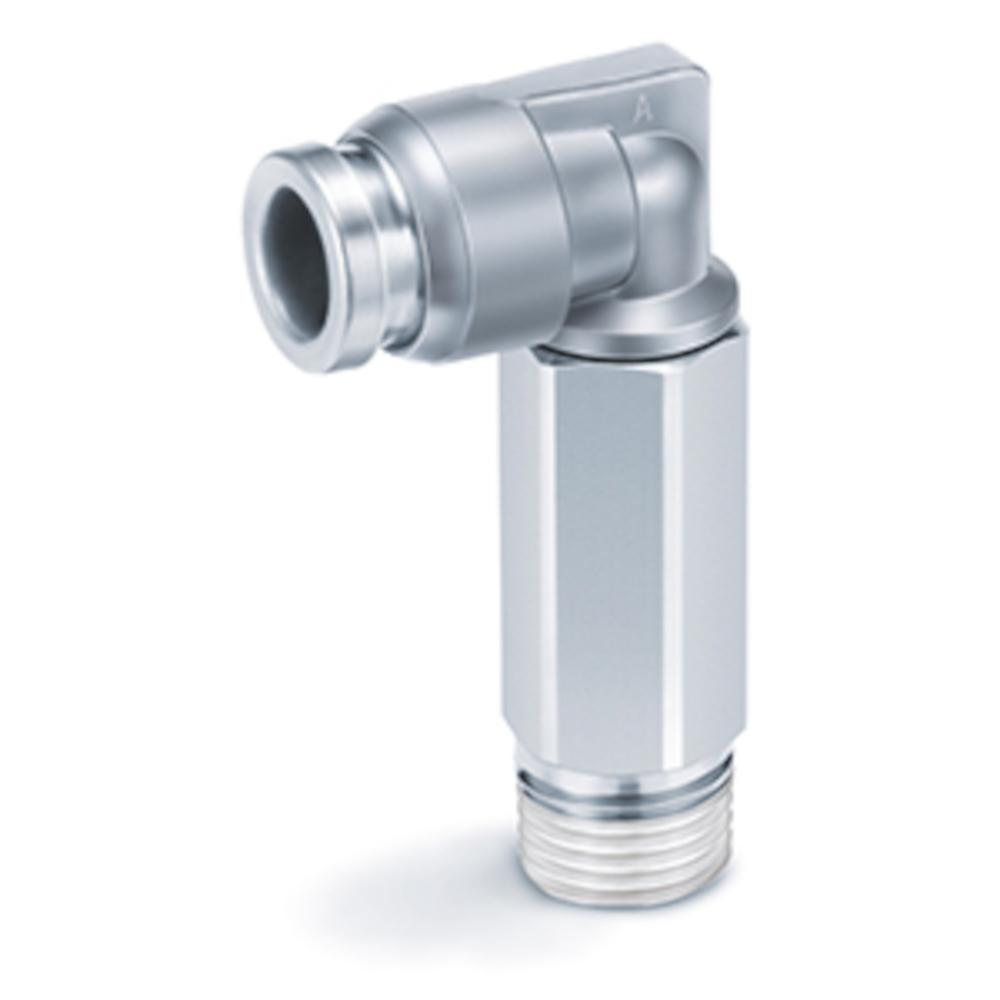

Kątownik do wkręcania wysoki KQB2W - mosiądz/stal nierdzewna - bez uszczelki - średnica zewnętrzna węża 3,2 do 6 mm - AG M5 - cena za sztukę
Zakres stosowania
- Kątownik do wkręcania wysoki KQB2W jest stosowany w pneumatycznych układach sterowania i zasilania, w których wymagane jest pionowe i optymalne pod względem miejsca prowadzenie przewodów.
- Typowe obszary zastosowania to technika automatyzacji, budowa maszyn i urządzeń oraz kompaktowe systemy robotyki o ograniczonej przestrzeni montażowej.
- Nadaje się szczególnie do instalacji, w których często wymienia się węże, ponieważ montaż wtykowy bez użycia narzędzi umożliwia szybką i bezpieczną obsługę.
- Złącze KQB2W wykazuje swoje zalety również w zastosowaniach, w których występują wysokie temperatury i zmienne media.
- Kątownik wkręcany KQB2W wykonany jest z wysokiej jakości mosiądzu pokrytego niklem chemicznym oraz precyzyjnie obrobionych elementów ze stali nierdzewnej 304 i 316.
- Dzięki podwyższonej konstrukcji umożliwia wyjątkowo kompaktowy i elastyczny montaż przewodów pneumatycznych nawet w ograniczonych przestrzeniach montażowych.
- Specjalny o-ring FKM pokryty fluorekiem zapewnia niezawodne uszczelnienie połączeń gwintowych, a owalny pierścień dociskowy ułatwia montaż i demontaż węży.
- Solidna konstrukcja zapewnia wysoką odporność na temperaturę i media.
- Ponadto kompaktowa konstrukcja znacznie zmniejsza masę i wymiary w porównaniu z poprzednimi modelami.
- Materiał - mosiądz niklowany / stal nierdzewna
- Uszczelka – kauczuk fluorowy (FKM)
- Temperatura otoczenia - od -5 do 150 °C
- Temperatura medium - od -5 do 150 °C
- Ciśnienie robocze - od -0,1 do 1 MPa
- Gwint przyłączeniowy - M5
- Zastosowanie zewnętrznej średnicy węża - od 3,2 do 6 mm
- Media - sprężone powietrze, woda
- Rozmiar klucza - 8 mm
- Szerokość – od 17,3 do 18,7 mm
- Długość - 35,4 do 38,4 mm
- Waga - od 13,5 do 16 g
- Cena za sztukę
Wykonań (3)
Nr art.: 973000766729
Wersja
| Zewnętrzna średnica węża | 3,2 mm |
| Gwint przyłączeniowy | M5 |
Nr art.: 973000766697
Wersja
| Zewnętrzna średnica węża | 4 mm |
| Gwint przyłączeniowy | M5 |
Nr art.: 973000766704
Wersja
| Zewnętrzna średnica węża | 6 mm |
| Gwint przyłączeniowy | M5 |
