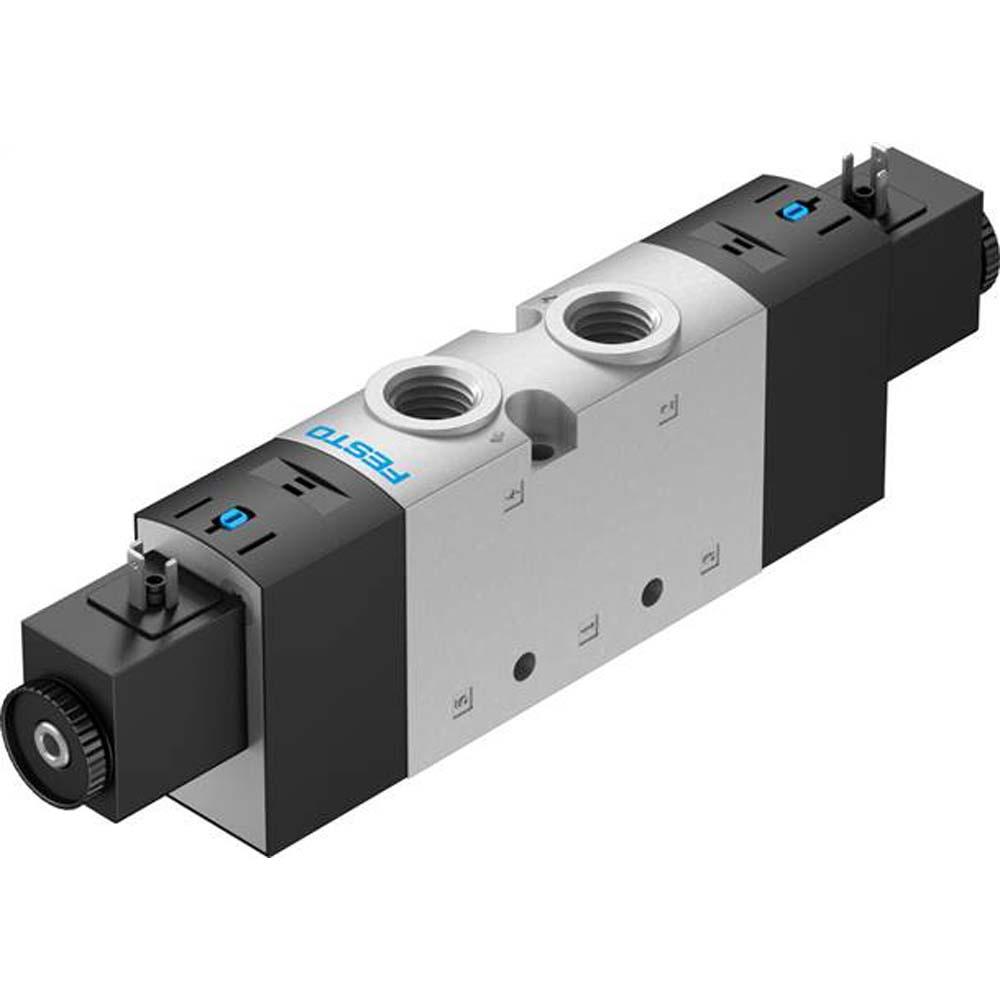

FESTO – zawór elektromagnetyczny VUVS-L30-P53C-G38-F8-1C1 – zawór 5/3-drożny zamknięty – z cewką elektromagnetyczną – przyłącze elektryczne forma C – sprężyna mechaniczna – zasilanie powietrzem sterującym wewnętrzne lub zewnętrzne – cena za sztukę
(Przykładowa prezentacja)
| € 263,85 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Nr art.:
854005082400
Wersja
| Zasilanie powietrzem sterującym | wewnętrzne |
| Ciśnienie sterujące | - |
| Kierunek przepływu | nieodwracalne |
| Ciśnienie robocze | 2.5 do 10 bar |
Zakres stosowania
- Zawór elektromagnetyczny służy do sterowania sprężonym powietrzem w układach sterowania pneumatycznego i nadaje się do zastosowań przemysłowych o wysokich wymaganiach dotyczących przepływu i czasów przełączania.
- Zawór elektromagnetyczny VUVS-L30-P53C-G38-F8-1C1 to wytrzymały zawór 5/3-drożny w konstrukcji tłokowo-suwakowej o średnicy 31 mm.
- Zapewnia wysoki przepływ wynoszący 2000 l/min przy średnicy nominalnej 8,9 mm i działa niezawodnie przy ciśnieniu roboczym do 10 barów.
- Dzięki stopniowi ochrony IP65 zawór może być stosowany również w wymagających warunkach.
- Elektryczne sterowanie i mechaniczny powrót sprężynowy zapewniają precyzyjne czasy przełączania.
- Typ sprężyny - sprężyna mechaniczna
- Rodzaj sterowania – sterowany wstępnie
- Funkcja odpowietrzania – regulowana
- Zgodność z LABS – VDMA24364-B1/B2-L
- Sposób montażu – do wyboru: na listwie przyłączeniowej z otworem przelotowym
- Zasada uszczelniania – miękka
- Rodzaj uruchamiania – elektryczne
- Średnica nominalna – 8,9 mm
- Stopień ochrony – IP65 z gniazdem zgodnie z normą IEC 60529
- Czynnik sterujący – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Informacje o materiale – zgodność z dyrektywą RoHS
- Czas przełączania - 39 ms
- Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Czas przełączania wyłączony – 76 ms
- Czas przełączania włączenia – 17 ms
- Budowa konstrukcyjna – zawór tłokowy
- Klasa czystości pomieszczeń – klasa 6 zgodnie z normą ISO 14644-1
- Funkcja zaworu – 5/3 zamknięty
- Maks. dodatni impuls kontrolny przy sygnale 0 – 2000 µs
- Średnica zaworu – 31 mm
- Wartość C – 8,9 l/sbar
- wartość b – 0,4
- Normalny przepływ nominalny (znormalizowany zgodnie z normą DIN 1343) – 2000 l/min
- Przyłącze powietrza sterującego 84 - M5
- Dopuszczalne wahania napięcia - +/- 10 %
- Przyłącze powietrza sterującego 82 - M5
- Certyfikat - c UL us - Recognized (OL)
- Parametry cewki – 24 V DC: 3,3 W
- Przyłącze pneumatyczne – G3/8
- Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe
- Materiał uszczelnień – HNBR NBR
- Klasa odporności na korozję KBK - 2 - umiarkowane obciążenie korozją
- Maks. ujemny impuls kontrolny przy 1 sygnale – 3600 µs
- Czas pracy - 100%
- Materiał obudowy – lakierowany
- Odporność na wstrząsy – test odporności na wstrząsy o stopniu ostrości 2 zgodnie z FN 942017-5 i EN 60068-2-27
- Odporność na drgania – badanie transportowe o stopniu szorstkości 2 zgodnie z FN 942017-4 i EN 60068-2-6
- Wskazówka dotycząca medium roboczego/sterującego – możliwe działanie z żelem (wymagane w dalszej eksploatacji)
- Pneumatyczne przyłącze robocze – G3/8
- Przyłącze otworu odpowietrzającego – bez uchwytu
- Podłączenie elektryczne – forma C zgodnie z normą EN 175301-803
- przykrycie – pozytywne przykrycie
- Temperatura medium i otoczenia - od -10 °C do 60 °C
- Pozycja montażowa – dowolna
- Materiał śrub – stal niklowana
- Napięcie robocze – 24 V DC
- Materiał suwaka tłokowego – stop aluminium
- Cena za sztukę
Wykonań (2)
Ograniczyć wybór
Zasilanie powietrzem sterującym
Ciśnienie sterujące
Kierunek przepływu
Ciśnienie robocze
Nr art.: 854005082400
Wersja
| Zasilanie powietrzem sterującym | wewnętrzne |
| Ciśnienie sterujące | - |
| Kierunek przepływu | nieodwracalne |
| Ciśnienie robocze | 2.5 do 10 bar |
| € 263,85 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854005082500
Wersja
| Zasilanie powietrzem sterującym | zewnętrzne |
| Ciśnienie sterujące | 2.5 do 10 bar |
| Kierunek przepływu | odwracalne |
| Ciśnienie robocze | -0,9 do 10 bar |
| € 263,85 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
