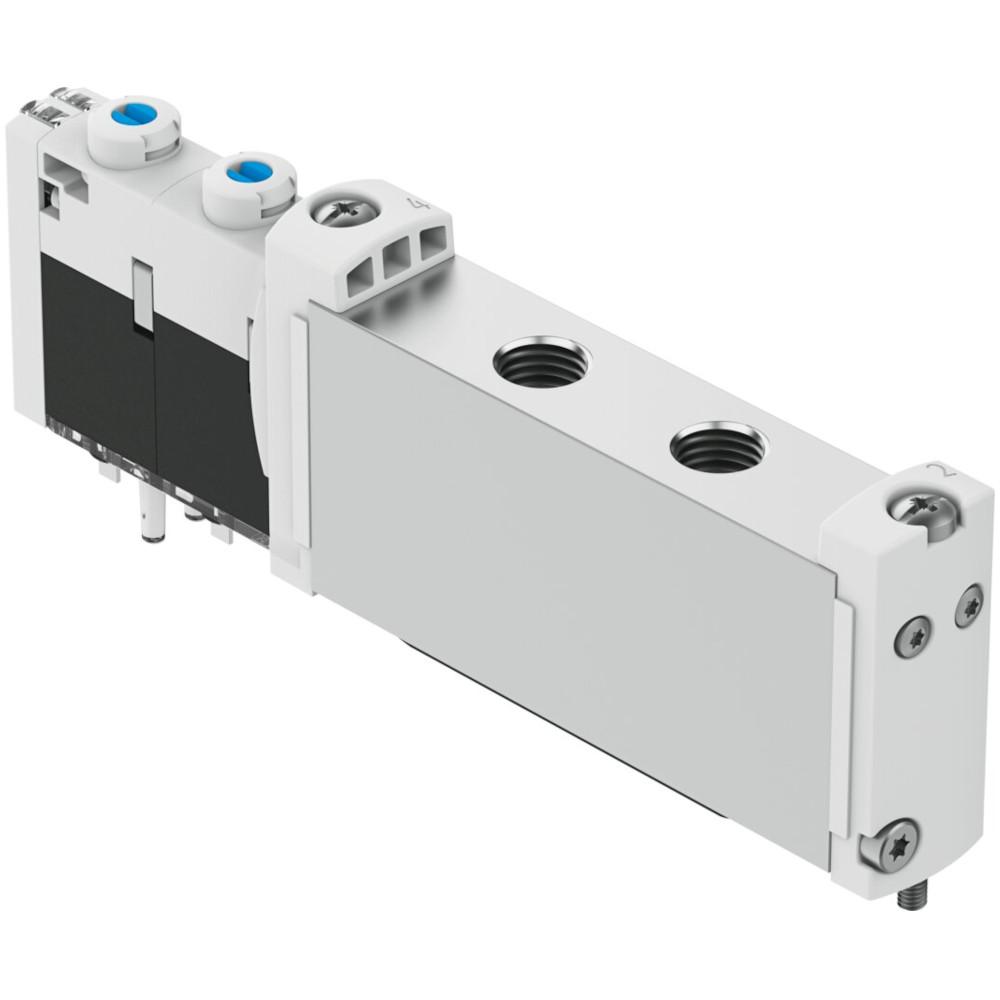

FESTO – zawór elektromagnetyczny VUVG-S14-B52-ZT-G18-1T1L – zawór 5/2-drożny, bistabilny – zewnętrzne zasilanie powietrzem sterującym – zawór z półmuffą G1/8

Zakres stosowania

Zawór elektromagnetyczny jest stosowany w automatyce przemysłowej, zwłaszcza w układach pneumatycznych z funkcją 5/2-drożną.

Opis

Zawór elektromagnetyczny VUVG-S14-B52-ZT-G18-1T1L to kompaktowy zawór 5/2-drożny do precyzyjnych zadań sterowania pneumatycznego i przełączania.
Dzięki bistabilnej konstrukcji zapewnia bezpieczne utrzymanie pozycji bez stałego zasilania energią.
Dzięki stopniowi ochrony IP65/IP67 oraz zgodności z normami LABS i RoHS zawór nadaje się do wymagających zastosowań przemysłowych.
Mocowanie za pomocą listwy przyłączeniowej umożliwia łatwą integrację z istniejącymi systemami.

Specyfikacja

Rozmiar zaworu – 14 mm
Funkcja zaworu – 5/2 bistabilny
Ciśnienie robocze – od -0,9 do 10 barów
Ciśnienie sterujące – od 1,5 do 8 barów
Normalny przepływ nominalny (DIN 1343) – 430 l/min
Średnica nominalna – 4 mm
Rodzaj sterowania – sterowany wstępnie
Funkcja odpowietrzania – regulowana
Zasilanie powietrzem sterującym – zewnętrzne
Stopień ochrony - IP65 / IP67
Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
Czynnik sterujący – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
Wskazówka Medium robocze/sterujące – możliwa praca na oleju (wtedy konieczna w dalszej eksploatacji)
Maks. częstotliwość przełączania – 3 Hz
Temperatura medium i otoczenia – od −5 do +60 °C
Budowa konstrukcyjna – zawór tłokowy
Zasada uszczelniania – miękka
Nadkrycie – dodatnie
Kierunek przepływu – odwracalny
Możliwość stosowania w próżni – tak (zewnętrzne zasilanie powietrzem sterującym)
Rodzaj uruchamiania – elektryczne
Podłączenie elektryczne – poprzez płytkę przyłączeniową
Napięcie robocze – 24 V DC
Parametry cewki – 22 V DC, 1,0 W
Dopuszczalne wahania napięcia - ± 10 %
Czas pracy - 100%
Certyfikat – c UL us – Recognized (OL)
Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe
Sposób montażu – na listwie przyłączeniowej
Materiał obudowy – stop aluminium
Materiał uszczelek – HNBR, NBR
Informacje o materiale – zgodność z dyrektywą RoHS
Odporność na korozję – KBK 2 (umiarkowane obciążenie)
Zgodność z LABS – VDMA24364-B1/B2-L
Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
Odporność na wstrząsy – stopień ostrości 2 zgodnie z FN 942017-5 / EN 60068-2-27
Odporność na drgania – stopień ostrości 2 zgodnie z FN 942017-4 / EN 60068-2-6
Pozycja montażowa – dowolna
