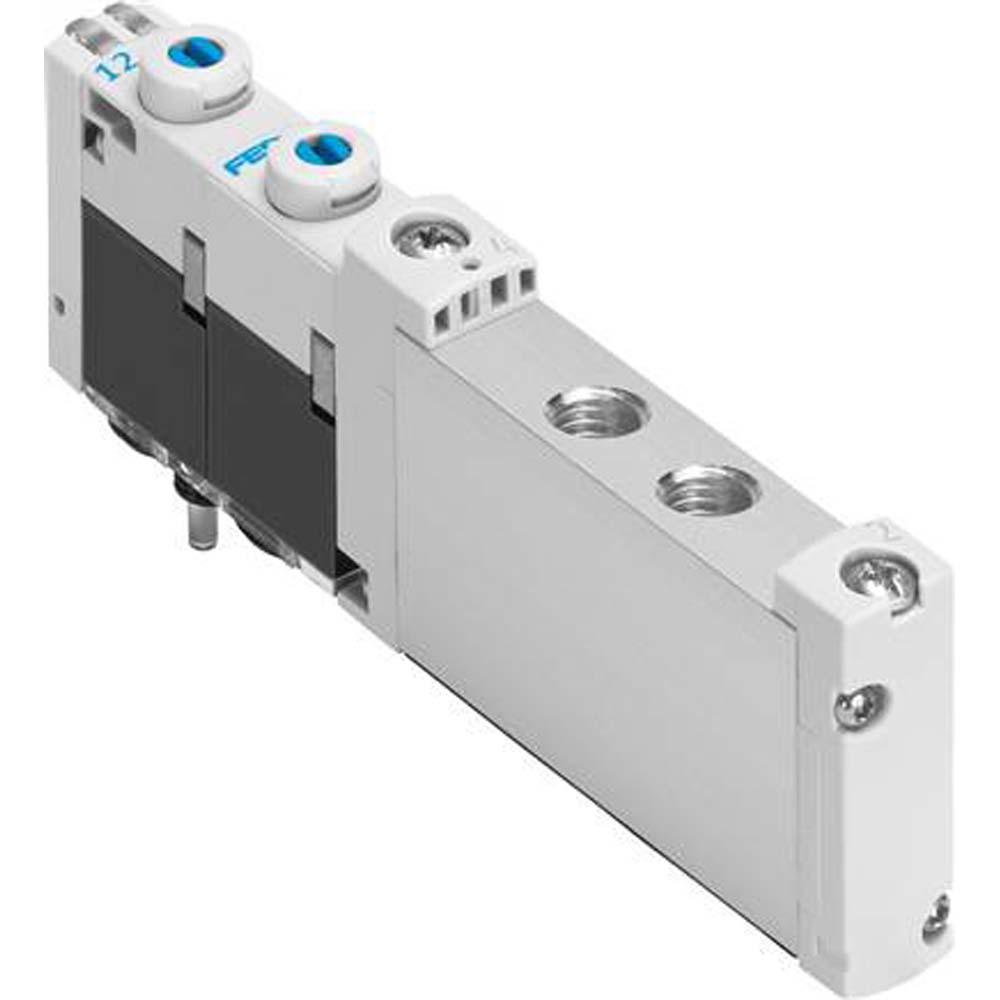

FESTO – zawór elektromagnetyczny VUVG-S10-T32-M7-1T1L – 2x zawór 3/2-drożny – zewnętrzne zasilanie powietrzem sterującym – sprężyna pneumatyczna/mechaniczna – zawór z półmuffą M7 – cena za sztukę
(Przykładowa prezentacja)
| od € 202,95 |
| cena z podatkiem VAT |
| wysyłka gratis |
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Zakres stosowania
- Zawór elektromagnetyczny jest stosowany w automatyce przemysłowej, zwłaszcza w układach pneumatycznych z funkcją 3/2-drożną.
- Zawór elektromagnetyczny VUVG-S10-T32-M7-1T1L to kompaktowy zawór 3/2-drogowy, który został opracowany specjalnie do precyzyjnych zadań sterowania i przełączania pneumatycznego.
- Oferowany jest w różnych wersjach, które różnią się rodzajem sprężyny (pneumatyczna lub mechaniczna) oraz zasilaniem powietrzem sterującym (wewnętrznym lub zewnętrznym).
- Dzięki wysokiej częstotliwości przełączania, kompaktowej konstrukcji i stopniowi ochrony IP65/IP67 idealnie nadaje się do przemysłowych środowisk automatyki.
- Wersja zgodna z normami RoHS i LABS oraz mocowanie za pomocą listwy przyłączeniowej zapewniają wszechstronną integrację z systemami pneumatycznymi.
- Rozmiar zaworu – 10 mm
- Funkcja zaworu – 3/2 monostabilny
- Rodzaj sprężyny powrotnej – sprężyna pneumatyczna lub sprężyna mechaniczna
- Rodzaj sterowania – sterowany wstępnie
- Funkcja odpowietrzania – regulowana
- Normalny przepływ nominalny (DIN 1343) – 250 l/min
- Średnica nominalna – 3,2 mm
- Zasilanie powietrzem sterującym – wewnętrzne lub zewnętrzne
- Stopień ochrony - IP65 / IP67
- Czynnik sterujący – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4] (przy zewnętrznym zasilaniu powietrzem sterującym)
- Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Zgodność z LABS – VDMA24364-B1/B2-L
- Wskazówka Medium robocze/sterujące – możliwa praca na oleju (wtedy konieczna w dalszej eksploatacji)
- Maks. częstotliwość przełączania – 3 Hz
- Temperatura medium i otoczenia – od −5 do +60 °C
- Budowa konstrukcyjna – zawór tłokowy
- Zasada uszczelniania – miękka
- Nadkrycie – dodatnie
- Kierunek przepływu – odwracalny
- Rodzaj uruchamiania – elektryczne
- Podłączenie elektryczne – poprzez płytkę przyłączeniową
- Napięcie robocze – 24 V DC
- Parametry cewki – 22 V DC, 1,0 W
- Dopuszczalne wahania napięcia - ± 10 %
- Czas pracy - 100%
- Certyfikat – c UL us – Recognized (OL)
- Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe
- Sposób montażu – na listwie przyłączeniowej
- Materiał obudowy – stop aluminium
- Materiał uszczelek – HNBR, NBR
- Informacje o materiale – zgodność z dyrektywą RoHS
- Odporność na korozję – KBK 2 (umiarkowane obciążenie)
- Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
- Odporność na wstrząsy – stopień ostrości 2 zgodnie z FN 942017-5 / EN 60068-2-27
- Odporność na drgania – stopień ostrości 2 zgodnie z FN 942017-4 / EN 60068-2-6
- Pozycja montażowa – dowolna
- Cena za sztukę
Wykonań (6)
Ograniczyć wybór
Funkcja zaworu
Rodzaj powrotu
Ciśnienie robocze
Ciśnienie sterujące
Normalny przepływ nominalny
Czas przełączania włączony/wyłączony
Nr art.: 854003682300
Wersja
| Funkcja zaworu | 2x3/2 zamknięte monostabilne |
| Rodzaj powrotu | sprężyna pneumatyczna |
| Ciśnienie robocze | 1.5 do 10 bar |
| Ciśnienie sterujące | 1.5 do 8 barów |
| Normalny przepływ nominalny | 160 l/min |
| Czas przełączania włączony/wyłączony | 8 ms / 20 ms |
| € 202,95 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854003683100
Wersja
| Funkcja zaworu | 2x3/2 otwarte monostabilne |
| Rodzaj powrotu | sprężyna pneumatyczna |
| Ciśnienie robocze | 1.5 do 10 bar |
| Ciśnienie sterujące | 1.5 do 8 barów |
| Normalny przepływ nominalny | 160 l/min |
| Czas przełączania włączony/wyłączony | 8 ms / 20 ms |
| € 202,95 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854003682700
Wersja
| Funkcja zaworu | 2x3/2 otwarte/zamknięte monostabilne |
| Rodzaj powrotu | sprężyna pneumatyczna |
| Ciśnienie robocze | 1.5 do 10 bar |
| Ciśnienie sterujące | 1.5 do 8 barów |
| Normalny przepływ nominalny | 160 l/min |
| Czas przełączania włączony/wyłączony | 8 ms / 20 ms |
| € 202,95 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854003682500
Wersja
| Funkcja zaworu | 2x3/2 zamknięte monostabilne |
| Rodzaj powrotu | sprężyna mechaniczna |
| Ciśnienie robocze | -0,9 do 10 bar |
| Ciśnienie sterujące | 2 do 8 bar |
| Normalny przepływ nominalny | 140 l/min |
| Czas przełączania włączony/wyłączony | 10 ms / 20 ms |
| € 216,04 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854003683300
Wersja
| Funkcja zaworu | 2x3/2 otwarte monostabilne |
| Rodzaj powrotu | sprężyna mechaniczna |
| Ciśnienie robocze | -0,9 do 10 bar |
| Ciśnienie sterujące | 2 do 8 bar |
| Normalny przepływ nominalny | 140 l/min |
| Czas przełączania włączony/wyłączony | 10 ms / 20 ms |
| € 216,04 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854003682900
Wersja
| Funkcja zaworu | 2x3/2 otwarte/zamknięte monostabilne |
| Rodzaj powrotu | sprężyna mechaniczna |
| Ciśnienie robocze | -0,9 do 10 bar |
| Ciśnienie sterujące | 2 do 8 bar |
| Normalny przepływ nominalny | 140 l/min |
| Czas przełączania włączony/wyłączony | 10 ms / 20 ms |
| € 216,04 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
