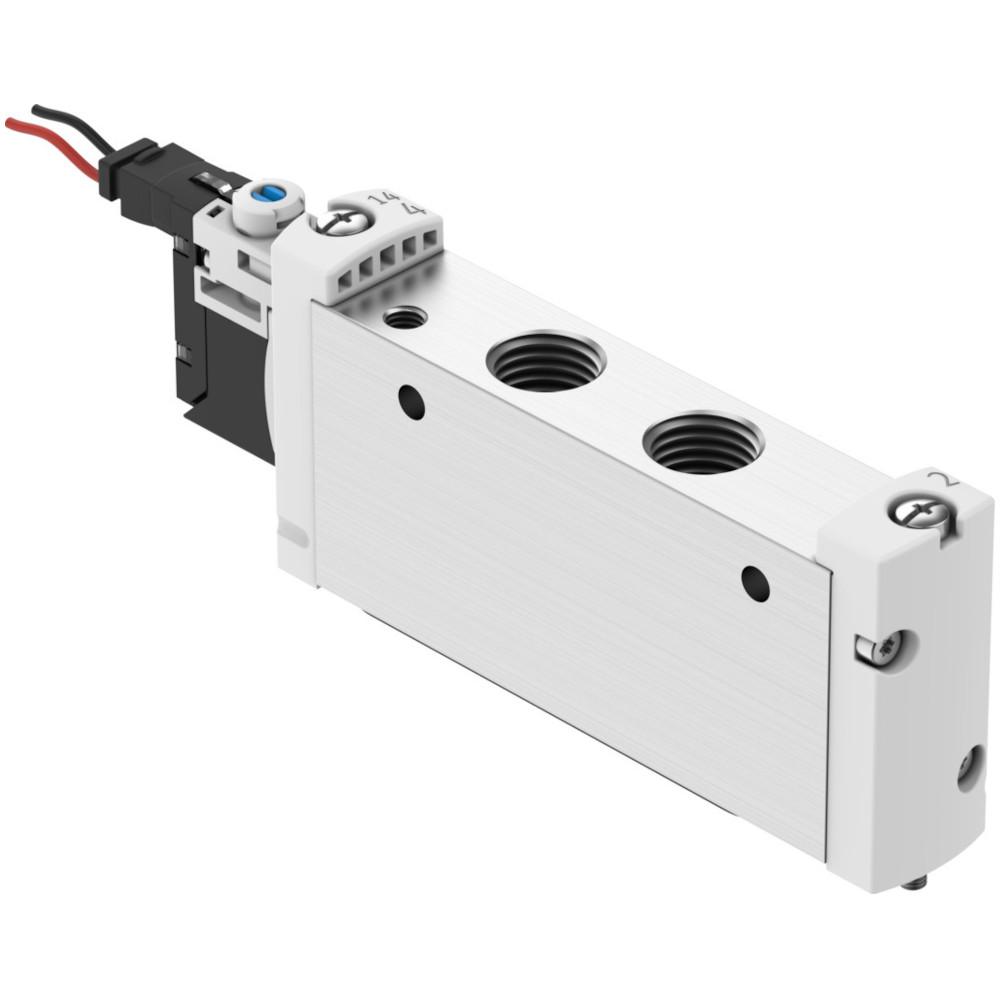

FESTO – zawór elektromagnetyczny VUVG-L18-M52-RT-G14-1H2L-W1 – zawór 5/2-drożny, monostabilny – wewnętrzne zasilanie powietrzem sterującym – sprężyna pneumatyczna/mechaniczna – zawór z mufą G1/4 – z płytą przyłączeniową H2

Zakres stosowania

Zawór elektromagnetyczny jest stosowany w automatyce przemysłowej, zwłaszcza w układach pneumatycznych o dużej częstotliwości przełączania.

Opis

Zawór elektromagnetyczny VUVG-L18-M52-RT-G14-1H2L-W1 to kompaktowy zawór 5/2-drożny do precyzyjnych zadań sterowania pneumatycznego i przełączania.
Przekonuje szybkim czasem przełączania, solidną konstrukcją i niezawodnym sterowaniem elektrycznym.
Dzięki wewnętrznemu zasilaniu powietrzem sterującym, stopniowi ochrony IP40 i konstrukcji zgodnej z LABS nadaje się również do wymagających zastosowań przemysłowych.
Konstrukcja zgodna z dyrektywą RoHS oraz elastyczne mocowanie za pomocą listwy przyłączeniowej lub otworu przelotowego sprawiają, że zawór ma wszechstronne zastosowanie.

Specyfikacja

Rozmiar zaworu – 18 mm
Funkcja zaworu – 5/2 monostabilny
Rodzaj powrotu – czas przełączania
Rodzaj sterowania – sterowany wstępnie
Funkcja odpowietrzania – regulowana
Ciśnienie sterujące – od 2,5 do 8 barów
Średnica nominalna – 6,9 mm
Zasilanie powietrzem sterującym – wewnętrzne
Stopień ochrony – IP40 z gniazdem
Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
Zgodność z LABS – VDMA24364-B1/B2-L
Wskazówka Medium robocze/sterujące – możliwa praca na oleju (wtedy konieczna w dalszej eksploatacji)
Czas przełączania włączenia – 8 ms
Czas przełączania wyłączony – 31 ms
Temperatura medium i otoczenia - od -5 do +60 °C
Ograniczenie Temperatura otoczenia/medium - od -5 do +50 °C bez obniżenia prądu podtrzymującego
Budowa konstrukcyjna – zawór tłokowy
Zasada uszczelniania – miękka
Przykrycie – pozytywne przykrycie
Odporność na próżnię – nie
Rodzaj uruchamiania – elektryczne
Podłączenie elektryczne – poprzez płytkę przyłączeniową
Napięcie robocze – 24 V DC
Parametry cewki – 24 V DC, 1,0 W
Dopuszczalne wahania napięcia - ± 10 %
Czas pracy - 100%
Certyfikaty – RCM Mark, c UL us – Recognized (OL)
Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe, ukryte
Sposób mocowania – do wyboru listwa przyłączeniowa lub otwór przelotowy
Materiał obudowy – stop aluminium
Materiał uszczelek – HNBR, NBR
Informacje o materiale – zgodność z dyrektywą RoHS
Odporność na korozję – KBK 2 (umiarkowane obciążenie)
Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
Odporność na wstrząsy – zgodnie z FN 942017-5 / EN 60068-2-27 (stopień trudności 2)
Odporność na drgania – zgodnie z FN 942017-4 / EN 60068-2-6 (stopień trudności 2)
Pozycja montażowa – dowolna
Cena za sztukę
