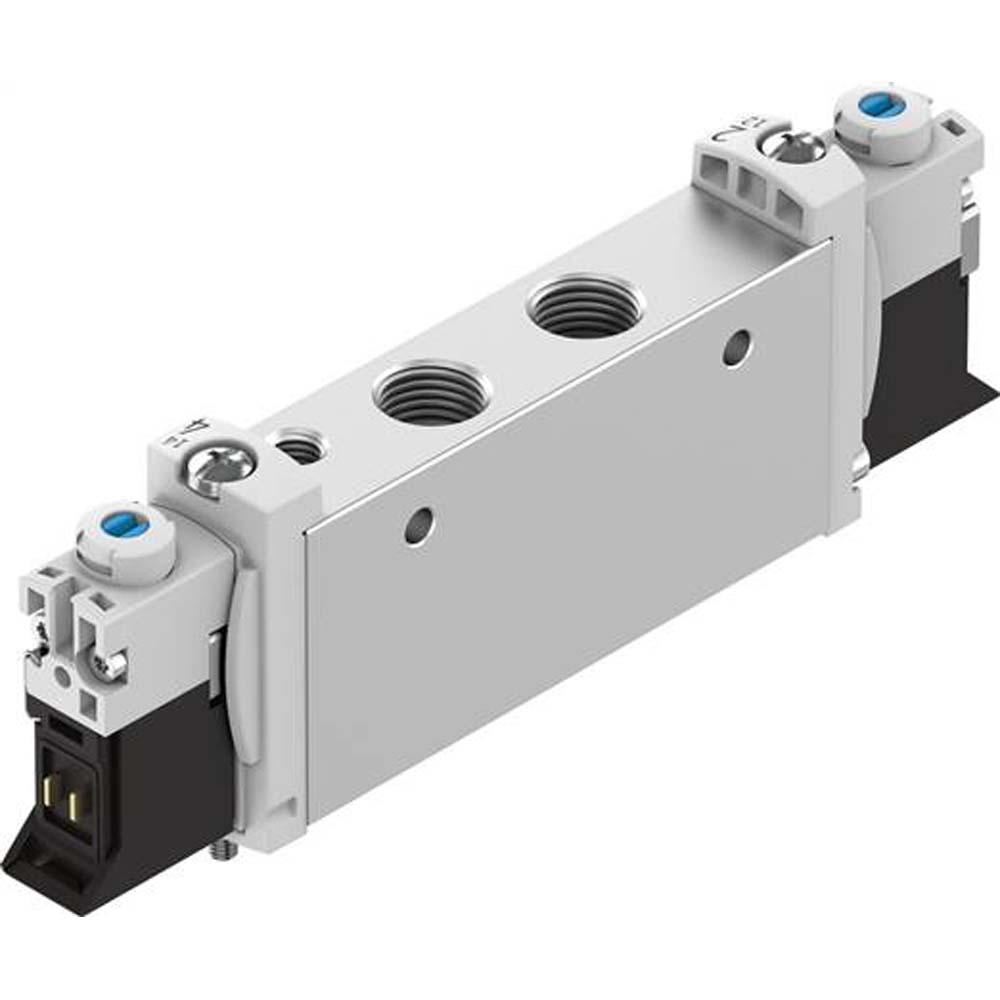

FESTO – zawór elektromagnetyczny VUVG-L14-T32-G18-1P3 – 2x zawór 3/2-drożny – zasilanie powietrzem sterującym wewnętrzne/zewnętrzne – sprężyna pneumatyczna/mechaniczna – zawór mufowy G1/8 – bez płyty przyłączeniowej elektrycznej – cena za sztukę
(Przykładowa prezentacja)
| od € 185,13 |
| cena z podatkiem VAT |
| wysyłka gratis |
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Zakres stosowania
- Zawór elektromagnetyczny jest stosowany w automatyce przemysłowej, zwłaszcza w układach pneumatycznych z funkcją 3/2-drożną.
- Zawór elektromagnetyczny VUVG-L14-T32-G18-1P3 to wszechstronny zawór 3/2-drogowy do precyzyjnych zadań sterowania pneumatycznego i przełączania.
- Oferowany jest w różnych wariantach, które różnią się rodzajem sprężyny powrotnej (pneumatyczna lub mechaniczna), zasilaniem powietrzem sterującym (wewnętrznym lub zewnętrznym) oraz średnicą nominalną.
- Dzięki solidnej konstrukcji, krótkim czasom przełączania i stopniowi ochrony IP40/IP65 można go niezawodnie stosować nawet w wymagających środowiskach automatyki.
- Konstrukcja zgodna z dyrektywą RoHS oraz elastyczne możliwości montażu sprawiają, że zawór idealnie nadaje się do zastosowań przemysłowych wymagających dużej liczby cykli przełączania.
- Rozmiar zaworu – 14 mm
- Funkcja zaworu – 3/2 monostabilny
- Rodzaj sprężyny powrotnej – sprężyna pneumatyczna / sprężyna mechaniczna
- Rodzaj sterowania – sterowany wstępnie
- Funkcja odpowietrzania – regulowana
- Średnica nominalna – sprężyna pneumatyczna = 4,6 mm, sprężyna mechaniczna = 4,3 mm
- Zasilanie powietrzem sterującym – wewnętrzne lub zewnętrzne
- Stopień ochrony – IP40 / IP65 z gniazdem
- Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Zgodność z LABS – VDMA24364-B1/B2-L
- Wskazówka Medium robocze/sterujące – możliwa praca na oleju (wtedy konieczna w dalszej eksploatacji)
- Temperatura otoczenia - od -5 do +60 °C
- Budowa konstrukcyjna – zawór tłokowy
- Zasada uszczelniania – miękka
- Przykrycie – pozytywne przykrycie
- Rodzaj uruchamiania – elektryczne
- Podłączenie elektryczne – poprzez płytkę przyłączeniową
- Napięcie robocze – 24 V DC
- Parametry cewki – 24 V DC, 1,0 W
- Dopuszczalne wahania napięcia - ± 10 %
- Czas pracy - 100%
- Certyfikaty – RCM Mark, c UL us – Recognized (OL)
- Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe, ukryte
- Sposób mocowania – do wyboru listwa przyłączeniowa lub otwór przelotowy
- Materiał obudowy – stop aluminium
- Materiał uszczelek – HNBR, NBR
- Informacje o materiale – zgodność z dyrektywą RoHS
- Odporność na korozję – KBK 2 (umiarkowane obciążenie)
- Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
- Odporność na wstrząsy – zgodnie z FN 942017-5 / EN 60068-2-27 (stopień trudności 2)
- Odporność na drgania – zgodnie z FN 942017-4 / EN 60068-2-6 (stopień trudności 2)
- Pozycja montażowa – dowolna
- Cena za sztukę
Wykonań (12)
Ograniczyć wybór
Funkcja zaworu
Zasilanie powietrzem sterującym
Rodzaj powrotu
Ciśnienie robocze
Ciśnienie sterujące
Normalny przepływ nominalny
Czas przełączania włączony / wyłączony
| Numer artykułu | Funkcja zaworu | Zasilanie powietrzem sterującym | Rodzaj powrotu | Ciśnienie robocze | Ciśnienie sterujące | Normalny przepływ nominalny | Czas przełączania włączony / wyłączony | cena z podatkiem VAT | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854002711500 | 2x3/2 zamknięte monostabilne | zewnętrzne | sprężyna pneumatyczna | 1.5 do 10 bar | 1.5 do 8 barów | 560 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854002711600 | 2x3/2 otwarte/zamknięte monostabilne | zewnętrzne | sprężyna pneumatyczna | 1.5 do 10 bar | 1.5 do 8 barów | 580 do 590 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854002711700 | 2x3/2 otwarte monostabilne | zewnętrzne | sprężyna pneumatyczna | 1.5 do 10 bar | 1.5 do 8 barów | 580 do 600 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854003680500 | 2x3/2 zamknięte monostabilne | zewnętrzne | sprężyna mechaniczna | -0,9 do 10 bar | od 3 do 8 barów | 520 do 550 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
|
854003680700 | 2x3/2 otwarte/zamknięte monostabilne | zewnętrzne | sprężyna mechaniczna | -0,9 do 10 bar | od 3 do 8 barów | 480 do 500 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
|
854003680900 | 2x3/2 otwarte monostabilne | zewnętrzne | sprężyna mechaniczna | -0,9 do 10 bar | od 3 do 8 barów | 480 do 500 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
|
854002719600 | 2x3/2 zamknięte monostabilne | wewnętrzne | sprężyna pneumatyczna | 1.5 do 8 barów | 1.5 do 8 barów | 560 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854002719700 | 2x3/2 otwarte/zamknięte monostabilne | wewnętrzne | sprężyna pneumatyczna | 1.5 do 8 barów | 1.5 do 8 barów | 580 do 590 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854002719800 | 2x3/2 otwarte monostabilne | wewnętrzne | sprężyna pneumatyczna | 1.5 do 8 barów | 1.5 do 8 barów | 580 do 600 l/min | 9 ms / 25 ms |
|
||||
|
|||||||||||||
|
854003680400 | 2x3/2 zamknięte monostabilne | wewnętrzne | sprężyna mechaniczna | od 3 do 8 barów | 3.5 do 8 barów | 520 do 550 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
|
854003680600 | 2x3/2 otwarte/zamknięte monostabilne | wewnętrzne | sprężyna mechaniczna | od 3 do 8 barów | 3.5 do 8 barów | 480 do 500 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
|
854003680800 | 2x3/2 otwarte monostabilne | wewnętrzne | sprężyna mechaniczna | od 3 do 8 barów | 3.5 do 8 barów | 480 do 500 l/min | 12 ms / 18 ms |
|
||||
|
|||||||||||||
