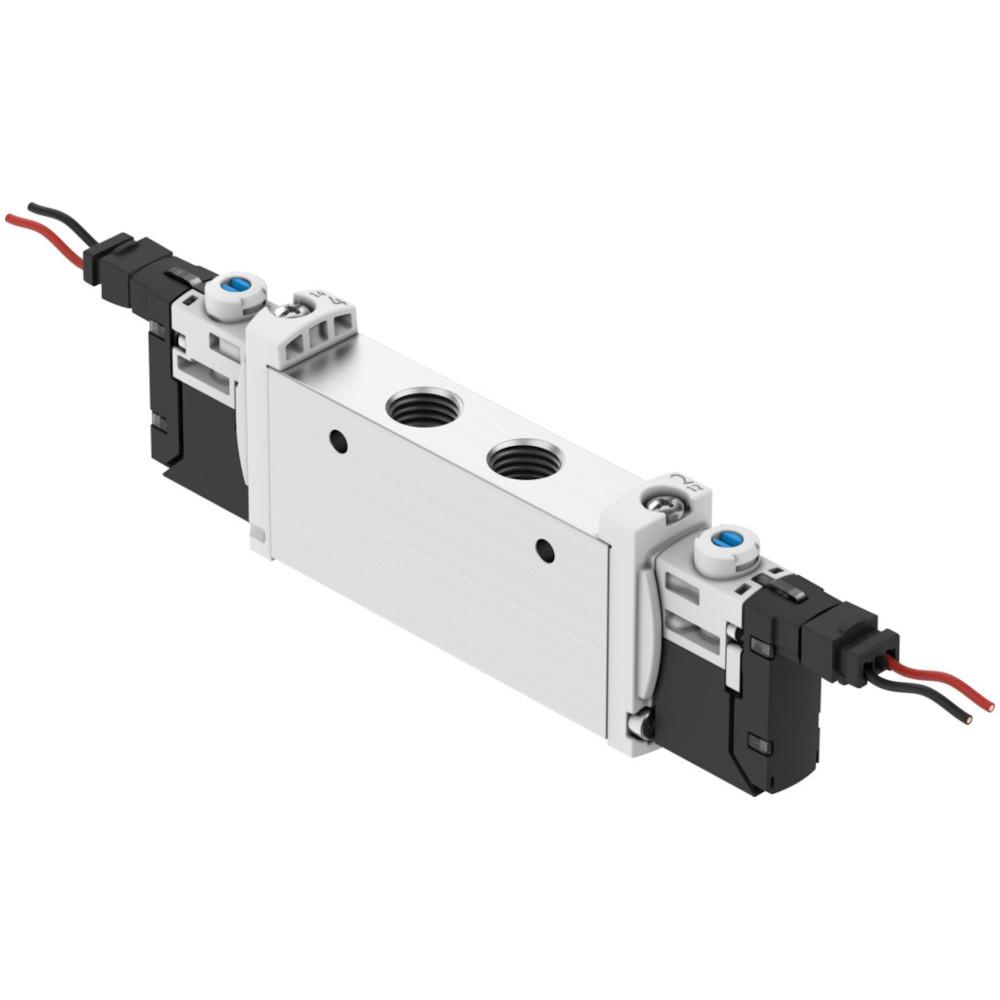

FESTO – zawór elektromagnetyczny VUVG-L14-B52-T-G18-1H2L-W1 – zawór 5/2-drożny, bistabilny – wewnętrzne zasilanie powietrzem sterującym – zawór z mufą G1/8 – z płytą przyłączeniową H2

Zakres stosowania

Zawór elektromagnetyczny jest stosowany w automatyce przemysłowej, zwłaszcza w układach pneumatycznych o dużej częstotliwości przełączania.

Opis

Zawór elektromagnetyczny VUVG-L14-B52-T-G18-1H2L-W1 to kompaktowy zawór 5/2-drogowy do precyzyjnych zadań sterowania i przełączania w zastosowaniach pneumatycznych.
Wyróżnia się solidną konstrukcją, niezawodnym sterowaniem elektrycznym i krótkim czasem przełączania.
Dzięki wewnętrznemu zasilaniu powietrzem sterującym, stopniowi ochrony IP40 i konstrukcji zgodnej z RoHS nadaje się do wielu różnych zastosowań.
Standardowe wymiary i proste mocowanie ułatwiają integrację z systemami automatyki.

Specyfikacja

Rozmiar zaworu – 14 mm
Funkcja zaworu – 5/2 monostabilny
Rodzaj sterowania – sterowany wstępnie
Funkcja odpowietrzania – regulowana
Rodzaj sprężyny powrotnej – sprężyna mechaniczna
Ciśnienie sterujące – od 1,5 do 8 barów
Ciśnienie robocze – od 1,5 do 8 barów
Średnica nominalna – 5,6 mm
Zasilanie powietrzem sterującym – wewnętrzne
Stopień ochrony – IP40 z gniazdem
Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
Wskazówka Medium robocze/sterujące – możliwa praca na oleju (wtedy konieczna w dalszej eksploatacji)
Czas przełączania - 8 ms
Temperatura medium i otoczenia - od -5 do +60 °C
Ograniczenie Temperatura otoczenia/medium - od -5 do +50 °C bez obniżenia prądu podtrzymującego
Budowa konstrukcyjna – zawór tłokowy
Zasada uszczelniania – miękka
Przykrycie – pozytywne przykrycie
Odporność na próżnię – nie
Rodzaj uruchamiania – elektryczne
Podłączenie elektryczne – poprzez płytkę przyłączeniową
Napięcie robocze – 24 V DC
Parametry cewki – 24 V DC, 1,0 W
Dopuszczalne wahania napięcia - ± 10 %
Czas pracy - 100%
Certyfikaty – RCM Mark, c UL us – Recognized (OL)
Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe, ukryte
Sposób mocowania – do wyboru listwa przyłączeniowa lub otwór przelotowy
Materiał obudowy – stop aluminium
Materiał uszczelek – HNBR, NBR
Informacje o materiale – zgodność z dyrektywą RoHS
Odporność na korozję – KBK 2 (umiarkowane obciążenie)
Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
Odporność na wstrząsy – zgodnie z FN 942017-5 / EN 60068-2-27 (stopień trudności 2)
Odporność na drgania – zgodnie z FN 942017-4 / EN 60068-2-6 (stopień trudności 2)
Pozycja montażowa – dowolna
Cena za sztukę
