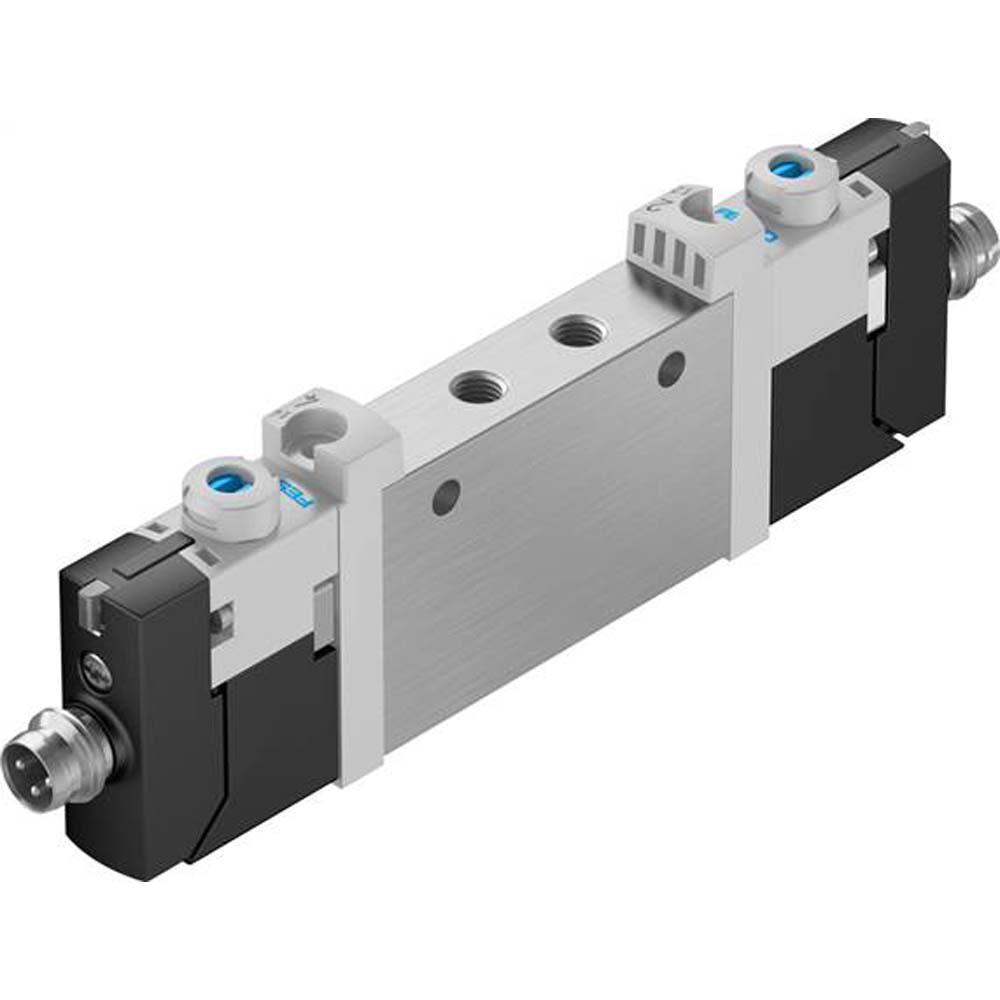

FESTO – zawór elektromagnetyczny VUVG-L10-B52-T-M5-1R8L – zawór 5/2-drożny, bistabilny – wewnętrzne zasilanie powietrzem sterującym – zawór z mufą M5 – z płytą przyłączeniową R8

Zakres stosowania

Zawór elektromagnetyczny jest stosowany w przemysłowej technice automatyzacji, w szczególności w systemach pneumatycznych o wysokich cyklach przełączania i podwyższonych wymaganiach dotyczących ochrony (IP65).

Opis

Zawór elektromagnetyczny VUVG-L10-B52-T-M5-1R8L to kompaktowy zawór 5/2-drożny, który został opracowany do precyzyjnych zadań sterowania w pneumatyce.
Wyróżnia się szybkim czasem przełączania, solidną konstrukcją i wysokim stopniem ochrony, co sprawia, że nadaje się do wymagających zastosowań.
Dzięki swoim rozmiarom nadaje się do stosowania w ograniczonej przestrzeni montażowej i przy dużej częstotliwości przełączania.
Dzięki wewnętrznemu sterowaniu wstępnemu i przyłączom M5 można go łatwo zintegrować z istniejącymi systemami.

Specyfikacja

Rodzaj sterowania – sterowany wstępnie
Funkcja odpowietrzania – regulowana
Zgodność z LABS – VDMA24364-B1/B2-L
Zasada uszczelniania – miękka
Rodzaj uruchamiania – elektryczny
Ciśnienie sterujące – od 1,5 bara do 8 barów
Średnica nominalna – 3,2 mm
Zasilanie powietrzem sterującym – wewnętrzne
Stopień ochrony – IP65 z gniazdem
Informacje o materiale – zgodność z dyrektywą RoHS
Czas przełączania - 8 ms
Czynnik roboczy – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia - od -5 do +60 °C
Budowa konstrukcyjna – zawór tłokowy
Odporność na próżnię – nie
Klasa czystości pomieszczeń – klasa ISO 5 zgodnie z normą 14644-1
Funkcja zaworu – 5/2 bistabilny
Rozmiar zaworu – 10 mm
Ciśnienie robocze – od 1,5 do 8 barów
Przepływ nominalny (DIN 1343) – 360 l/min
Dopuszczalne wahania napięcia - ± 10 %
Certyfikaty – RCM Mark, c UL us – Recognized (OL)
Parametry cewki – 24 V DC, 1,0 W
Materiał uszczelek – HNBR, NBR
Klasa odporności na korozję KBK - 2 – umiarkowane obciążenie korozyjne
Czas pracy - 100%
Materiał obudowy – stop aluminium
Odporność na wstrząsy – test odporności na wstrząsy o stopniu ostrości 2 zgodnie z FN 942017-5 / EN 60068-2-27
Odporność na drgania – test transportowy o stopniu trudności 2 zgodnie z FN 942017-4 / EN 60068-2-6
Wskazówka dotycząca medium roboczego/sterującego – możliwa praca na oleju (wymagana w dalszej eksploatacji)
Pneumatyczne przyłącze robocze – M5
Podłączenie elektryczne – poprzez płytkę przyłączeniową
Przykrycie – pozytywne przykrycie
Temperatura medium - od -5 do +60 °C
Pozycja montażowa – dowolna
Ograniczenia Temperatura otoczenia i medium - od -5 do +50 °C bez obniżenia prądu podtrzymującego
Napięcie robocze – 24 V DC
Cena za sztukę

FESTO – zawór elektromagnetyczny VUVG-L10-B52-T-M5-1R8L – zawór 5/2-drożny, bistabilny – wewnętrzne zasilanie powietrzem sterującym – zawór z mufą M5 – z płytą przyłączeniową R8 – cena za sztukę
