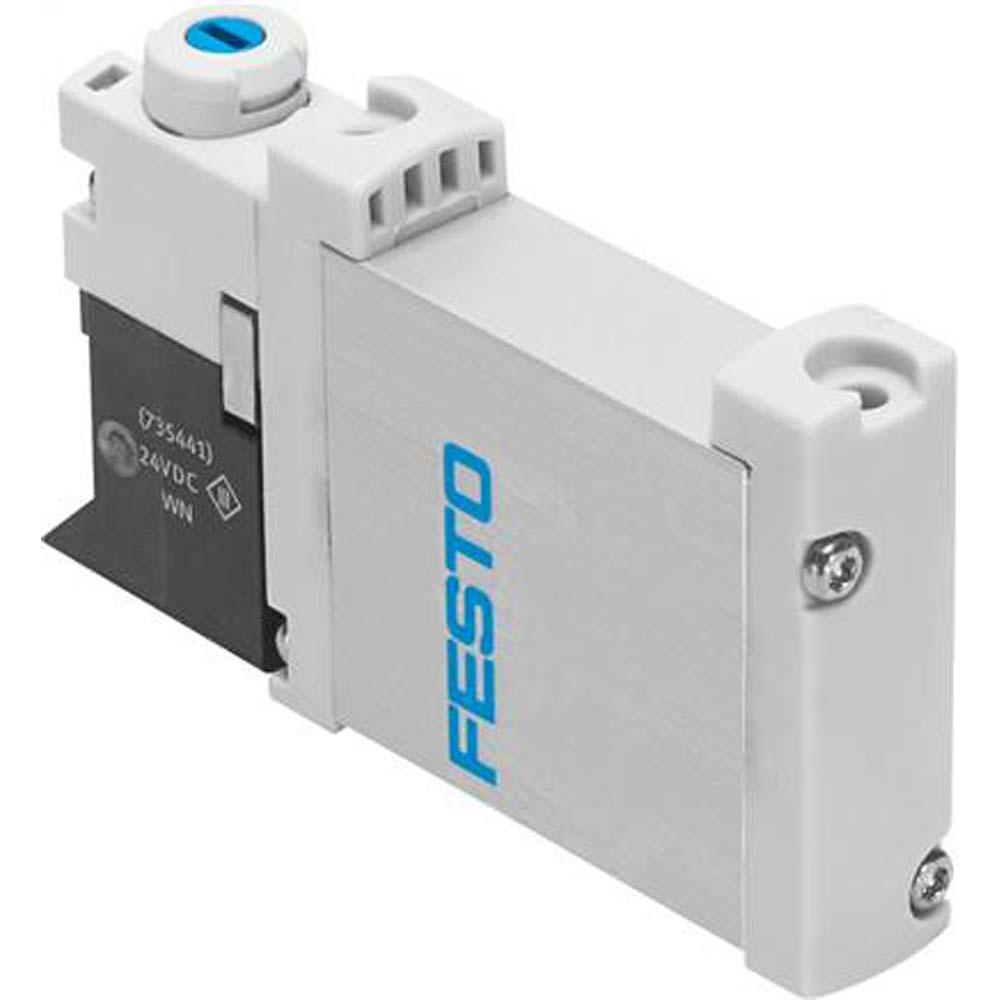

FESTO – zawór elektromagnetyczny VUVG-B10A-F – zawór 5/2-drogowy, monostabilny – zewnętrzne zasilanie powietrzem sterującym – sprężyna pneumatyczna/mechaniczna – zawór z płytą przyłączeniową M3, bez płyty przyłączeniowej elektrycznej – cena za sztukę
(Przykładowa prezentacja)
| € 127,86 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Nr art.:
854003673300
Wersja
| Rodzaj powrotu | sprężyna mechaniczna |
| Normalny przepływ nominalny | 80 l/min |
| Ciśnienie robocze | -0,9 do 8 barów |
| Ciśnienie sterujące | od 3 do 8 barów |
| Średnica nominalna | 1.4 mm |
| Czas przełączania wyłączony | 21 ms |
Zakres stosowania
- Kompaktowy zawór elektromagnetyczny do precyzyjnego sterowania sprężonym powietrzem w układach pneumatycznych.
- Zawór elektromagnetyczny Festo VUVG-B10A-F to kompaktowy zawór 5/2-drożny o rozmiarze 10 mm do zastosowań pneumatycznych.
- Działa w trybie sterowanym wstępnie z zewnętrznym przyłączem powietrza sterującego i jest przystosowany do pracy z powietrzem sprężonym zgodnie z normą ISO 8573-1:2010 [7:4:4].
- Dzięki elektrycznemu sterowaniu napięciem 24 V DC, czasowi pracy wynoszącemu 100% i krótkim czasom przełączania zawór nadaje się szczególnie do dynamicznych zadań sterowania.
- Oba warianty są zgodne z dyrektywą RoHS, przetestowane przez LABS, przystosowane do pracy w próżni i dopuszczone do stosowania w pomieszczeniach czystych klasy 5 zgodnie z normą ISO 14644-1.
- Funkcja zaworu: 5/2 monostabilny
- Rodzaj uruchamiania: elektryczne
- Rodzaj sterowania: sterowane wstępnie
- Zasilanie powietrzem sterującym: zewnętrzne
- Stopień ochrony: IP40, IP65 z gniazdem
- Podłączenie elektryczne: poprzez płytkę przyłączeniową
- Napięcie robocze: 24 V DC
- Dopuszczalne wahania napięcia: ±10 %
- Parametry cewki: 24 V DC: 1,0 W (faza wysokiego prądu), 0,3 W (faza niskiego prądu)
- Czas pracy: 100%
- Pozycja montażowa: dowolna
- Rozmiar zaworu: 10 mm
- Budowa konstrukcyjna: suwak tłokowy
- Zasada uszczelniania: miękka
- Przykrycie: przykrycie dodatnie
- Rodzaj powrotu: sprężyna mechaniczna/pneumatyczna (w zależności od wersji)
- Ręczne sterowanie pomocnicze: zatrzaskowe, impulsowe, ukryte
- Funkcja odpowietrzania: regulowana
- Czas przełączania: 7 ms
- Czas przełączania: 15–21 ms
- Normalny przepływ nominalny: 80–100 l/min
- Ciśnienie robocze: od –0,9 bara do 8/10 barów
- Ciśnienie sterujące: 0,25/0,3 MPa do 0,8 MPa
- Temperatura otoczenia i medium: od –5 °C do +60 °C
- Ograniczenie temperatury: od –5 °C do +50 °C bez obniżenia prądu podtrzymującego
- Czynnik roboczy: sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Uwaga dotyczące medium: możliwa praca na oleju (wymagana w dalszej eksploatacji)
- Odporność na podciśnienie: tak
- Klasa czystości pomieszczenia: ISO 14644-1, klasa 5
- Zgodność z LABS: VDMA 24364-B1/B2-L
- Klasa odporności na korozję (KBK): 2 – umiarkowane obciążenie korozją
- Materiał obudowy: stop aluminium
- Materiał uszczelek: HNBR, NBR
- Informacja o materiale: zgodny z dyrektywą RoHS
- Odporność na drgania: zgodnie z FN 942017-4, EN 60068-2-6 (stopień trudności 2)
- Odporność na wstrząsy: zgodnie z FN 942017-5, EN 60068-2-27 (stopień trudności 2)
- Cena za sztukę
Wykonań (2)
Ograniczyć wybór
Rodzaj powrotu
Normalny przepływ nominalny
Ciśnienie robocze
Ciśnienie sterujące
Średnica nominalna
Czas przełączania wyłączony
| Numer artykułu | Rodzaj powrotu | Normalny przepływ nominalny | Ciśnienie robocze | Ciśnienie sterujące | Średnica nominalna | Czas przełączania wyłączony | cena z podatkiem VAT | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854003673300 | sprężyna mechaniczna | 80 l/min | -0,9 do 8 barów | od 3 do 8 barów | 1.4 mm | 21 ms |
|
||||
|
||||||||||||
|
854003673400 | sprężyna mechaniczna, sprężyna pneumatyczna | 100 l/min | 2.5 do 8 barów | -0,9 do 10 bar | 2 mm | 15 ms |
|
||||
|
||||||||||||
