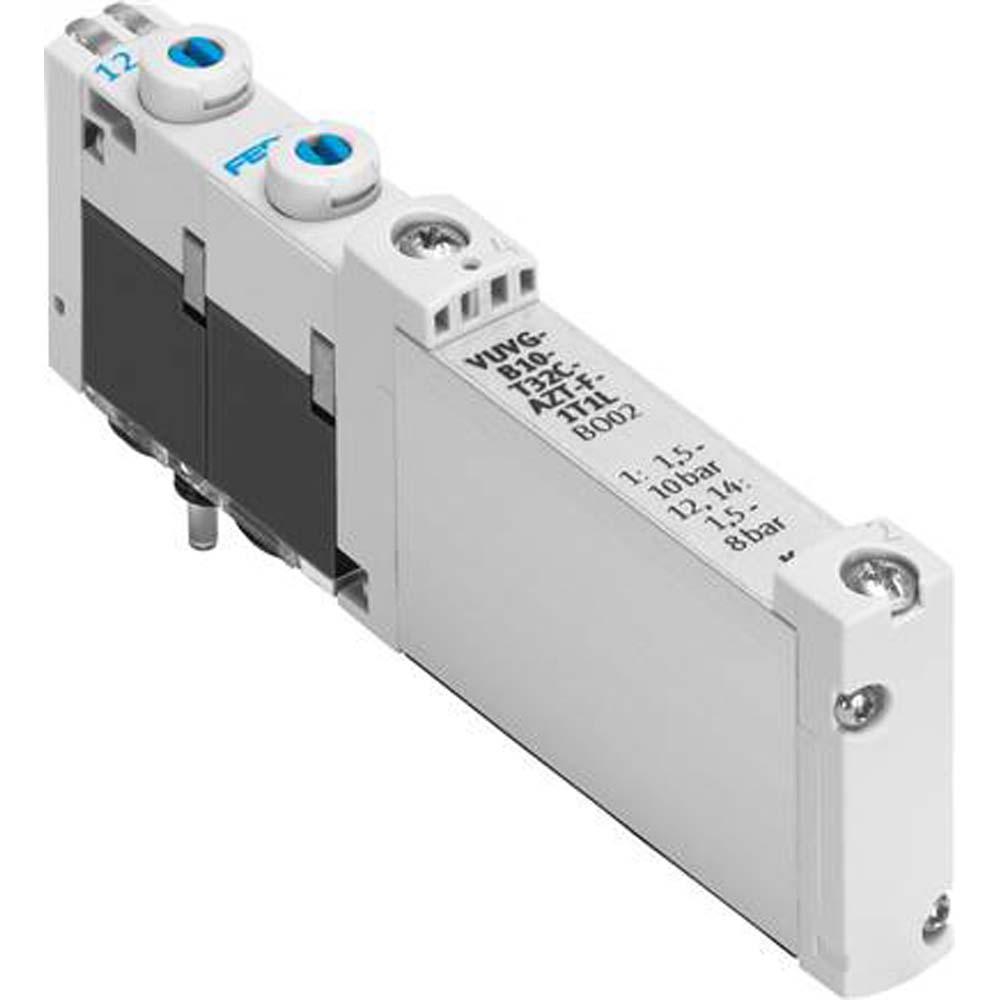

FESTO – zawór elektromagnetyczny VUVG-B10-F-1T1L – zawór 5/3-drożny – zewnętrzne zasilanie powietrzem sterującym – sprężyna mechaniczna – zawór z płytką przyłączeniową M5/M7 – cena za sztukę
(Przykładowa prezentacja)
| € 205,55 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Nr art.:
854003674200
Zakres stosowania
- Zawór elektromagnetyczny do sterowania sprężonym powietrzem w układach pneumatycznych z funkcją 5/3-drogową.
- Zawór elektromagnetyczny Festo VUVG-B10-F-1T1L to kompaktowy zawór 5/3-drogowy o rozmiarze 10 mm.
- Działa w trybie sterowania wstępnego z zewnętrznym zasilaniem powietrzem sterującym i osiąga szybką i niezawodną wydajność przełączania przy nominalnym przepływie 200 l/min.
- Dzięki napięciu roboczemu 24 V DC, diodowemu wskaźnikowi stanu sygnału i stopniowi ochrony do IP67 nadaje się do elastycznego zastosowania w instalacjach pneumatycznych.
- Wszystkie wersje są zgodne z dyrektywą RoHS, przetestowane przez LABS, odporne na wstrząsy i drgania oraz mają solidną aluminiową konstrukcję.
- Funkcja zaworu – 5/3-drogowy (w zależności od wersji – zamknięty, odpowietrzony, napowietrzony)
- Rozmiar zaworu – 10 mm
- Normalny przepływ nominalny – 200 l/min
- Ciśnienie robocze – od –0,9 do 10 barów
- Ciśnienie sterujące – od 3 do 8 barów
- Czynnik roboczy / czynnik sterujący – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Wskazówka Medium – możliwa praca na oleju (wymagana w dalszej eksploatacji)
- Zasada uszczelniania – miękka
- Budowa konstrukcyjna – zawór tłokowy
- Nadwyżka – nadwyżka dodatnia lub nieokreślona (w zależności od wariantu)
- Rodzaj sprężyny powrotnej – sprężyna mechaniczna
- Rodzaj uruchamiania – elektryczne
- Rodzaj sterowania – sterowany wstępnie
- Zasilanie powietrzem sterującym – zewnętrzne
- Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe
- Wskaźnik stanu sygnału – dioda LED
- Funkcja odpowietrzania – regulowana
- Napięcie robocze – 24 V DC
- Dopuszczalne wahania napięcia - ±10 %
- Parametry cewki – 22 V DC – 1,0 W
- Czas pracy - 100%
- Czas przełączania włączenia – 12 ms
- Czas przełączania - 16 ms
- Czas przełączania wyłączony – 38 ms
- Maks. częstotliwość przełączania – 3 Hz
- Odporność na impulsy kontrolne – sygnał + 1600 µs, sygnał – 3000 µs
- Pozycja montażowa – dowolna
- Temperatura medium i otoczenia – od –5 °C do +60 °C
- Materiał obudowy – stop aluminium
- Materiał uszczelek – HNBR, NBR
- Informacje o materiale – zgodność z dyrektywą RoHS
- Podłączenie elektryczne – poprzez płytkę przyłączeniową
- Pneumatyczne przyłącze robocze – kołnierz
- Sposób montażu – na listwie przyłączeniowej
- Stopień ochrony – IP65, IP67
- Zgodność z LABS – VDMA 24364-B1/B2-L
- Klasa odporności na korozję (KBK) – 2 – umiarkowane obciążenie korozyjne
- Odporność na wstrząsy – stopień ostrości 2 zgodnie z FN 942017-5 / EN 60068-2-27
- Odporność na drgania – stopień ostrości 2 zgodnie z FN 942017-4 / EN 60068-2-6
- Certyfikat – c UL us – Recognized (OL)
- Cena za sztukę
Wykonań (3)
Ograniczyć wybór
Funkcja zaworu
Przykrycie
| Numer artykułu | Funkcja zaworu | Przykrycie | cena z podatkiem VAT | |||||
|---|---|---|---|---|---|---|---|---|
|
|
854003674200 | 5/3 zamknięte | pozytywna pokrywa |
|
||||
|
||||||||
|
854003674300 | 5/3 odpowietrzane | nieokreślone pokrycie |
|
||||
|
||||||||
|
854003674400 | 5/3 wentylowane | nieokreślone pokrycie |
|
||||
|
||||||||
