Zakres stosowania
- Zawór elektromagnetyczny do precyzyjnego sterowania cylindrami pneumatycznymi i siłownikami w instalacjach przemysłowych.

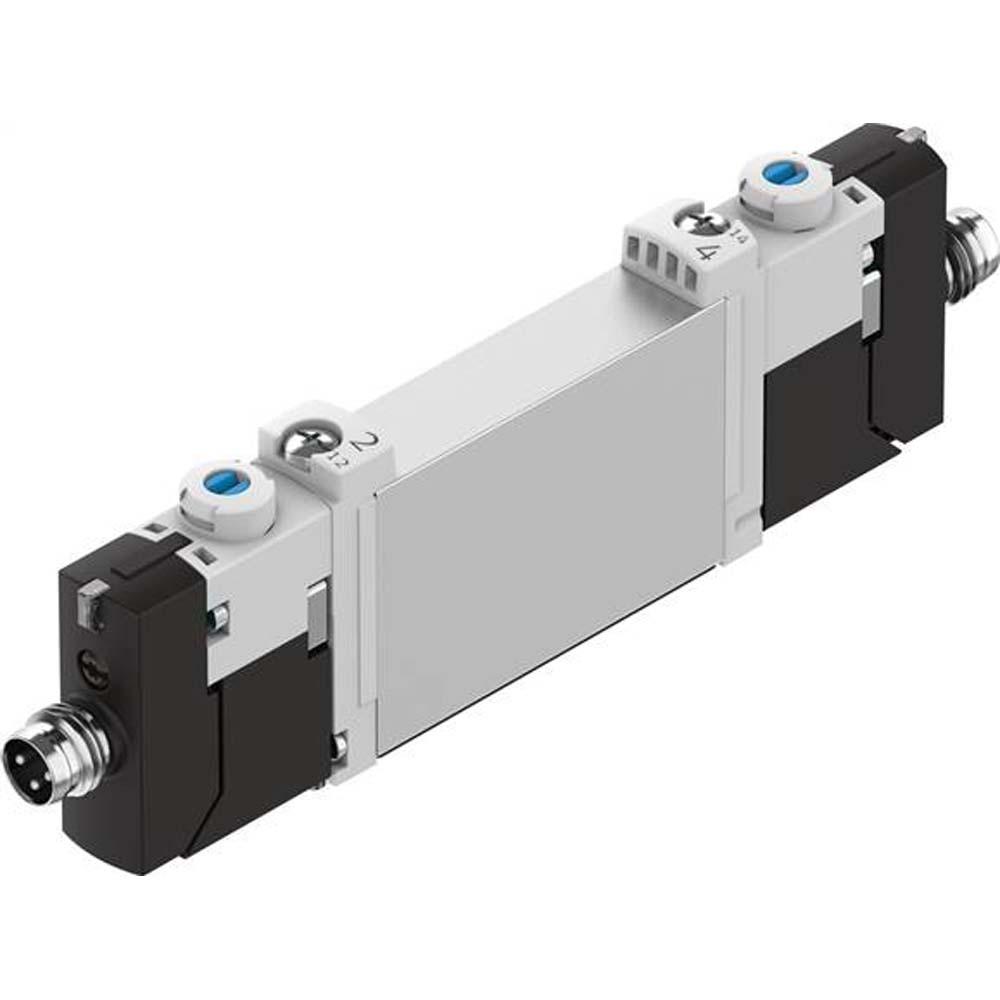

- Elektrozawór Festo VUVG-B10-F-1R8L to kompaktowy zawór 5/3-drogowy o rozmiarze 10 mm.
- Działa elektrycznie, jest sterowany wstępnie za pomocą zewnętrznego źródła powietrza sterującego i zapewnia niezawodne sterowanie aplikacjami pneumatycznymi.
- Dzięki przepływowi od 200 do 300 l/min, stopniowi ochrony IP65 oraz klasie czystości pomieszczeń 5 zawór nadaje się do uniwersalnego zastosowania w przemyśle.
- Warianty różnią się funkcją zaworu (zamknięty, odpowietrzony lub napowietrzony), zapewniając elastyczność w różnych zadaniach sterowania pneumatycznego.
- Funkcja zaworu – 5/3 zamknięty, 5/3 odpowietrzony lub 5/3 napowietrzony (w zależności od wersji)
- Rozmiar zaworu – 10 mm
- Średnica nominalna – 4 mm
- Normalny przepływ nominalny – od 200 do 300 l/min (zgodnie z normą DIN 1343)
- Ciśnienie robocze – od –0,9 do 10 barów
- Ciśnienie sterujące – od 3 do 8 barów
- Czynnik roboczy / czynnik sterujący – sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Wskazówka Medium – możliwa praca na oleju (wymagana w dalszej eksploatacji)
- Odporność na próżnię – tak
- Klasa czystości pomieszczeń – klasa 5 zgodnie z normą ISO 14644-1
- Zasada uszczelniania – miękka
- Budowa konstrukcyjna – zawór tłokowy
- Nadwyżka – nadwyżka dodatnia lub nieokreślona (w zależności od wariantu)
- Rodzaj sprężyny powrotnej – sprężyna mechaniczna
- Rodzaj uruchamiania – elektryczne
- Rodzaj sterowania – sterowany wstępnie
- Zasilanie powietrzem sterującym – zewnętrzne
- Ręczne sterowanie pomocnicze – zatrzaskowe, impulsowe, ukryte
- Funkcja odpowietrzania – regulowana
- Napięcie robocze – 24 V DC
- Dopuszczalne wahania napięcia - ±10 %
- Parametry cewki – 24 V DC – 1,0 W
- Czas pracy - 100%
- Czas przełączania włączenia – 11 ms
- Czas przełączania wyłączony – 30 ms
- Czas przełączania - 14 ms
- Maks. impulsy testowe – sygnał + 700 µs, sygnał – 900 µs
- Pozycja montażowa – dowolna
- Temperatura medium i otoczenia – od –5 °C do 60 °C (od –5 do 50 °C bez obniżenia prądu podtrzymującego)
- Materiał obudowy – stop aluminium
- Materiał uszczelek – HNBR, NBR
- Informacja o materiale – zgodność z dyrektywą RoHS
- Podłączenie elektryczne – poprzez płytkę przyłączeniową
- Pneumatyczne przyłącze robocze – kołnierz
- Sposób montażu – na listwie przyłączeniowej
- Stopień ochrony – IP65 z gniazdem
- Zgodność z LABS – VDMA 24364-B1/B2-L
- Klasa odporności na korozję (KBK) – 2 – umiarkowane obciążenie korozyjne
- Odporność na wstrząsy – stopień ostrości 2 zgodnie z FN 942017-5 / EN 60068-2-27
- Odporność na drgania – stopień ostrości 2 zgodnie z FN 942017-4 / EN 60068-2-6
- Certyfikaty – RCM Mark, c UL us – Recognized (OL)
