Zakres stosowania
- Czujnik elektrostatyczny IZD10 firmy SMC służy do monitorowania i kontroli ładunków elektrostatycznych w zautomatyzowanych procesach produkcyjnych i wytwórczych.
- Nadaje się do zastosowań, w których konieczne jest niezawodne wykrywanie i analiza aktualnego stanu elektryczności statycznej.
- Typowe obszary zastosowań obejmują maszyny i urządzenia przemysłu elektronicznego, tworzyw sztucznych, opakowań i automatyki.
- Czujnik wspiera monitorowanie procesów i zapewnienie jakości w zastosowaniach wrażliwych elektrostatycznie.

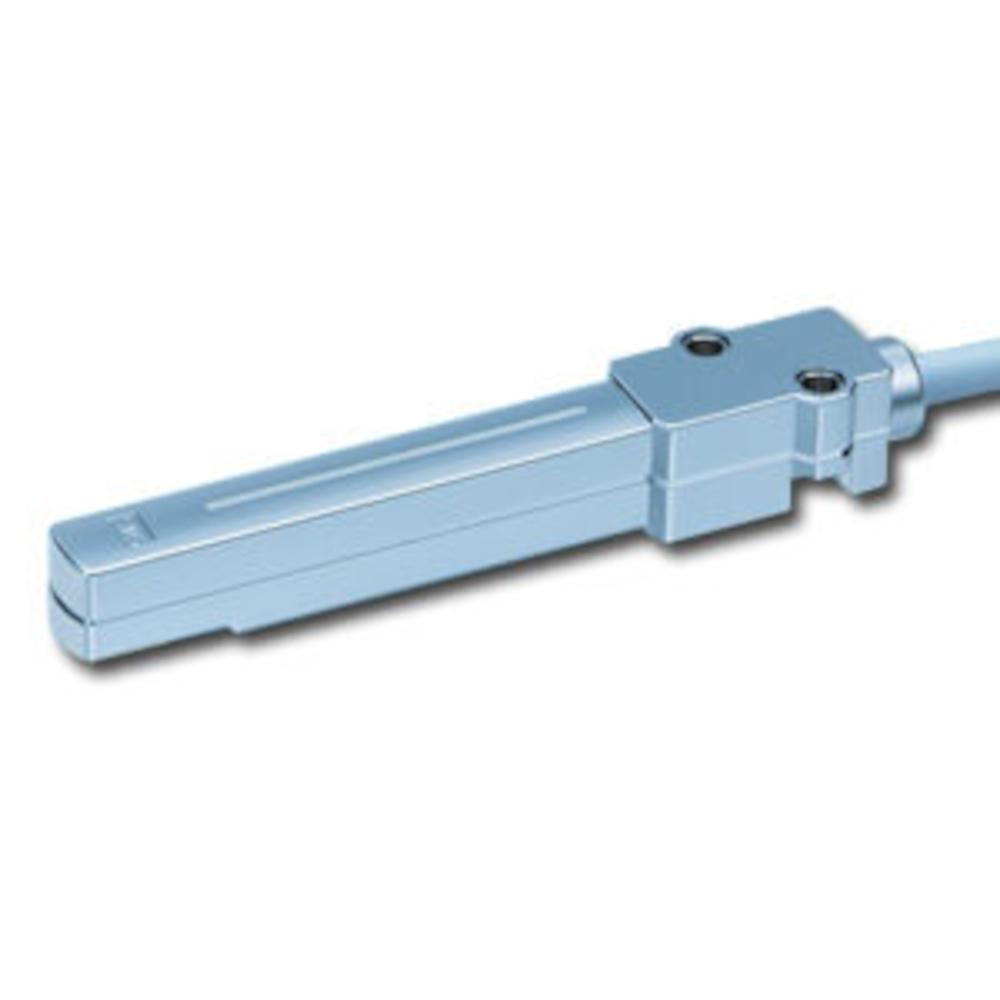

- Elektrostatyczny czujnik SMC IZD10 służy do bezdotykowego wykrywania potencjałów elektrostatycznych i przekazuje zmierzone wartości jako analogowy sygnał napięciowy.
- Czujnik obsługuje dwa zakresy detekcji i umożliwia dostosowanie do konkretnego zastosowania poprzez wybór zakresu pomiarowego.
- W połączeniu z cyfrowym wskaźnikiem wartości pomiarowych IZE11 dostępne są wyjścia przełączające, wyjścia analogowe oraz funkcje takie jak korekcja odległości, wskazanie wartości maksymalnych i minimalnych oraz blokada klawiszy.
- Kompaktowa konstrukcja umożliwia łatwy montaż nawet w ograniczonej przestrzeni instalacyjnej.
- Materiał obudowy głowicy czujnika i obudowy wzmacniacza - ABS
- Pomiar potencjału - ±0,4 kV (odległość odpytywania 25 mm) lub ±20 kV (odległość odpytywania 50 mm)
- Napięcie wyjściowe - 1 do 5 V (impedancja wyjściowa: ok. 100Ω)
- Efektywna odległość odpytywania - 10 do 50 mm lub 25 do 75 mm
- Liniowość - ±5% wartości końcowej (0 do 50 ºC, przy odległości odpytywania 25 mm) lub ±5% wartości końcowej (0 do 50 ºC, przy odległości odpytywania 50 mm)
- Opóźnienie wyjścia - maks. 100 ms
- Napięcie zasilania - 21,6 do 26,4 VDC (w zakresie 24 VDC ±10%)
- Pobór prądu - maks. 40 mA
- Temperatura otoczenia - 0 do 50 ºC
- Wilgotność - 35 do 85% wilgotności względnej (bez kondensacji)
- Odporność na wibracje - Wytrzymałość 50 Hz / amplituda 1 mm / X, Y, Z co 2 godziny
- Odporność na wstrząsy - 100 m/s²
- Zgodność ze standardami EN - Klasa ochrony: Klasa III (EN60950-1) / Stopień zanieczyszczenia 3 / Wymagania CE: Dyrektywa niskonapięciowa: 73/23/EEC, 93/68/EEC / tylko przy podłączeniu do zewnętrznego obwodu SELV
- Dyrektywa EMC - 89/336/EEC, 92/31/EEC, 93/68/EEC, 2004/108/EC
- Standard UL - UL508
- Długość kabla między głowicą czujnika a wzmacniaczem czujnika - 1,5 m
- Długość kabla połączeniowego - 3,5 m
- Długość głowicy czujnika - 58 mm
- Długość wzmacniacza czujnika - 69 mm
- Szerokość głowicy czujnika - 9 mm
- Szerokość wzmacniacza czujnika - 23 mm
- Wysokość głowicy czujnika - 13 mm
- Wysokość wzmacniacza czujnika - 13 mm
- Waga - 185 g (w tym waga kabla)
