Zakres stosowania
- SMC Druckluftzylinder CG3-Z1 nadaje się do zadań ruchu liniowego w ogólnym budownictwie maszyn i instalacji.
- Jest on wykorzystywany na przykład w instalacjach automatyki, urządzeniach montażowych, systemach manipulacyjnych i maszynach pakujących do przesuwania, zaciskania, pozycjonowania lub podawania elementów obrabianych.
- Krótka konstrukcja nadaje się szczególnie do zastosowań z ograniczoną przestrzenią zabudowy.
- Wersja z magnesem jest idealna, gdy położenie tłoka ma być monitorowane za pomocą czujnika położenia lub zintegrowane z układem sterowania maszyną.

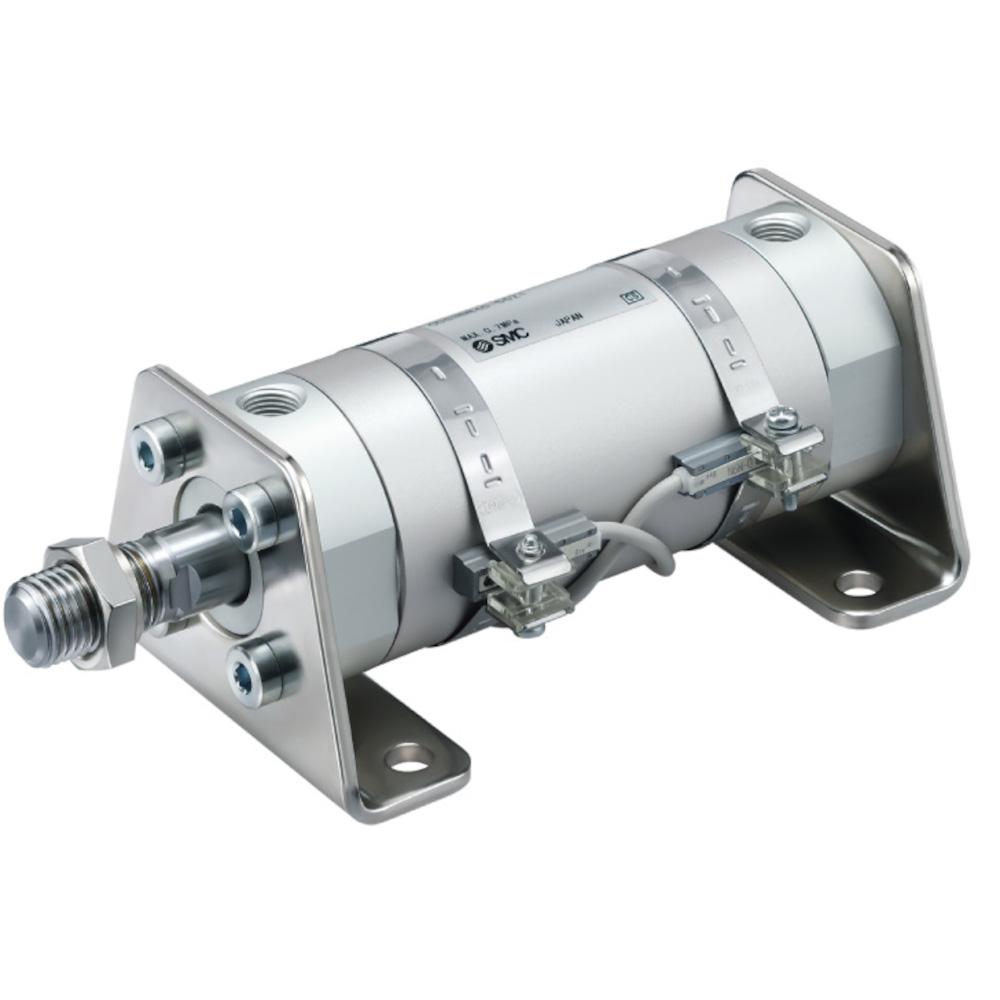

- SMC Druckluftzylinder CG3-Z1 to dwustronnie działający siłownik pneumatyczny z jednostronnym tłoczyskiem z gwintem zewnętrznym.
- Krótka konstrukcja umożliwia oszczędną przestrzennie integrację i jest bardziej kompaktowa i lżejsza w porównaniu do poprzedniej serii.
- Siłownik pracuje z elastycznym tłumieniem i jest smarowany dożywotnio, dzięki czemu nie wymaga ponownego smarowania.
- Zintegrowany magnes umożliwia zastosowanie czujników położenia do odczytu pozycji tłoka.
- Zasada działania - Dwustronne działanie, jednostronne tłoczysko
- Smarowanie - Nie wymaga (smarowany dożywotnio)
- Medium - Sprężone powietrze
- Ciśnienie próbne - 10 bar
- Maks. ciśnienie robocze - 7 bar
- Min. ciśnienie robocze - 0,5 bar
- Temperatura otoczenia i medium - Bez czujnika położenia od -10 °C do 70 °C (bez zamarzania) / Z czujnikiem położenia od -10 °C do 60 °C (bez zamarzania)
- Prędkość tłoka - od 50 do 1000 mm/s (Ø 20 do 63 mm) lub od 30 do 700 mm/s (Ø 80 i 100 mm)
- Tłumienie - Tłumienie elastyczne
- Montaż - Wersja podstawowa
- Maks. dopuszczalna energia kinetyczna - 0,2 do 6,93 J
- Gwint tłoczyska - M8 x 1,25 do M26 x 1,5
- Przyłącze pneumatyczne - 2x M5 x 0,8 (Ø 20 i 25 mm) lub Rc 1/8" do 3/8"
- Średnica - 24 do 106 mm
- Długość - 104 do 452 mm
- Waga - 125 do 5260 g
