Zakres stosowania
- Chiller i termostat SMC HRS200 służy do chłodzenia i regulacji temperatury mediów obiegowych w przemysłowych urządzeniach produkcyjnych i procesowych.
- Nadaje się do zastosowań wymagających ciągłego chłodzenia lub regulacji temperatury w dziedzinie automatyki i techniki produkcji.
- Chiller i termostat służą do stabilizacji procesów wymagających stałej temperatury medium.
- Służą do odprowadzania ciepła procesowego i dostarczania do podłączonych urządzeń mediów o ustalonej temperaturze.

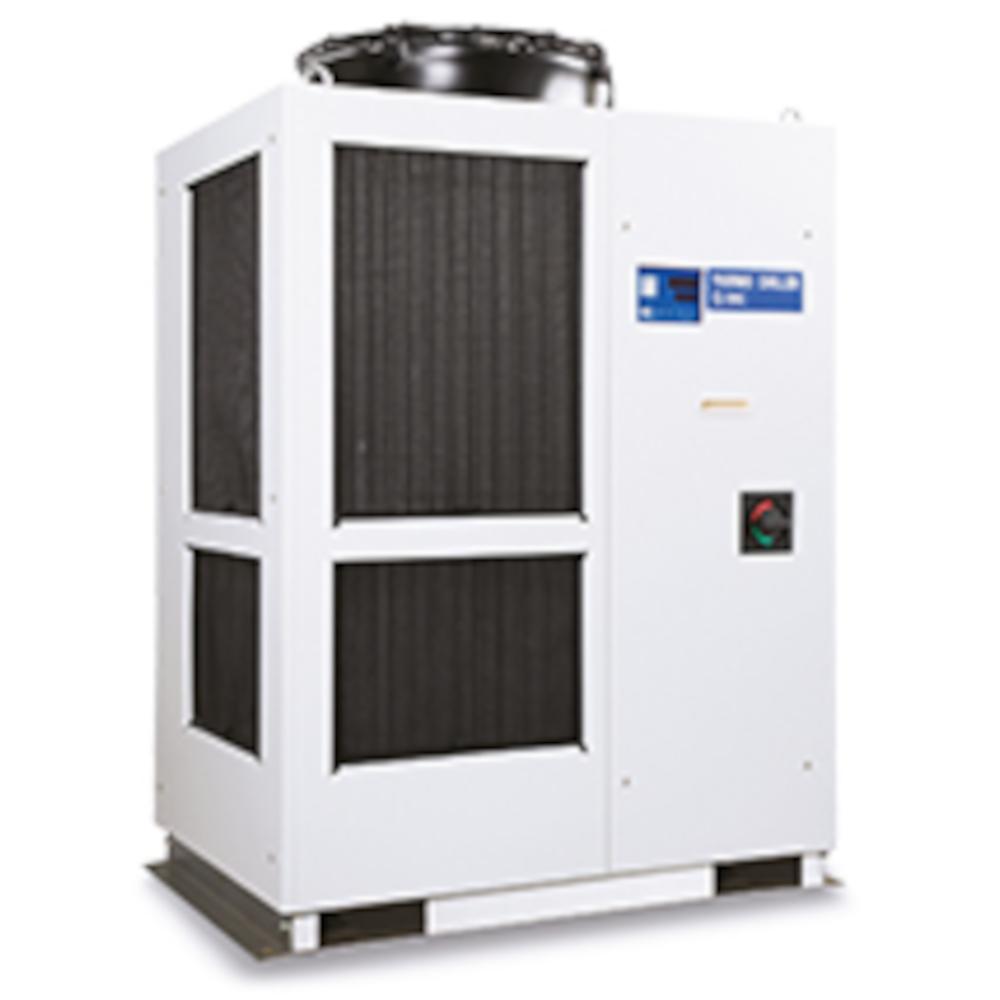

- Chiller i termostat SMC HRS200 to chłodzony powietrzem przemysłowy agregat chłodniczy w wersji standardowej do precyzyjnej regulacji temperatury mediów obiegowych.
- Regulacja odbywa się za pomocą regulatora PID i umożliwia stabilne utrzymanie temperatury.
- Chiller i termostat posiadają zintegrowany panel sterowania z rozbudowanymi funkcjami monitorowania, diagnostyki i alarmowania.
- Interfejsy komunikacyjne RS232C i RS485 oraz wejścia i wyjścia stykowe umożliwiają integrację z nadrzędnymi systemami sterowania.
- Metoda chłodzenia - wersja chłodzona powietrzem
- Czynnik chłodniczy - R410A (HFC)
- Ilość czynnika chłodniczego - 1,65 kg
- Metoda regulacji - regulator PID
- Temperatura otoczenia - od -5 do 45 °C
- Cyrkulujące medium obiegowe - woda z sieci, 15% wodny roztwór glikolu etylenowego, woda demineralizowana
- Zakres regulacji temperatury - od 5 do 35 °C
- Moc chłodnicza 50/60 Hz - 17,5/20,5 kW
- Moc grzewcza 50/60 Hz - 3,3/5,3 kW
- Stabilność temperatury - ±1,0 °C
- Nominalny przepływ pompy 50/60 Hz (odpływ) - 45 l/min (0,31/0,45 MPa)
- Maks. przepływ pompy 50/60 Hz - 110/130 l/min
- Maks. wysokość podnoszenia 50/60 Hz - 36/50 m
- Min. przepływ roboczy 50/60 Hz - 25 l/min
- Pojemność zbiornika - 25 l
- Odpływ dla medium obiegowego, króciec powrotny dla medium obiegowego - Rc lub G 1"
- Odpływ zbiornika - Rc lub G 3/4"
- Zakres ciśnienia po stronie zasilania (automatyczne napełnianie medium obiegowego) - od 0,2 do 0,5 MPa
- Temperatura medium po stronie zasilania (automatyczne napełnianie medium obiegowego) - od 5 do 35 °C
- Otwór napełniający do automatycznego napełniania medium obiegowego - Rc lub G 1/2"
- Króciec przelewowy (automatyczne napełnianie medium obiegowego) - Rc lub G 1"
- Materiały stykające się z medium - Stal nierdzewna, miedź (lutowanie wymiennika ciepła), mosiądz, brąz, PTFE, PU, FKM, EPDM, PVC, NBR, POM, PE, NR
- Zasilanie - 3-fazowe 380 do 415V AC (50/60 Hz) Dopuszczalny zakres napięcia ±10% (bez trwałych fluktuacji napięcia), 3-fazowe 460 do 480V AC (60 Hz) Dopuszczalny zakres napięcia ±4%, -10% (napięcie maksymalne poniżej 500 V i bez trwałych fluktuacji napięcia)
- Używalny wyłącznik różnicowoprądowy (prąd znamionowy) - 30 A
- Używalny wyłącznik różnicowoprądowy (czułość prądu upływu) - 30 mA
- Prąd roboczy znamionowy 50/60 Hz - 13,4/14,2 A
- Pobór mocy znamionowy 50/60 Hz - 6,8/9,1 kW (9,4/11,4 kVA)
- Poziom hałasu - 75 dB(A)
- Specyfikacja wodoodporności - IPX4
- Wysokość - 1420 mm
- Szerokość - 954 mm
- Głębokość - 752 mm
- Waga (sucha) - 214 kg
