Zakres stosowania

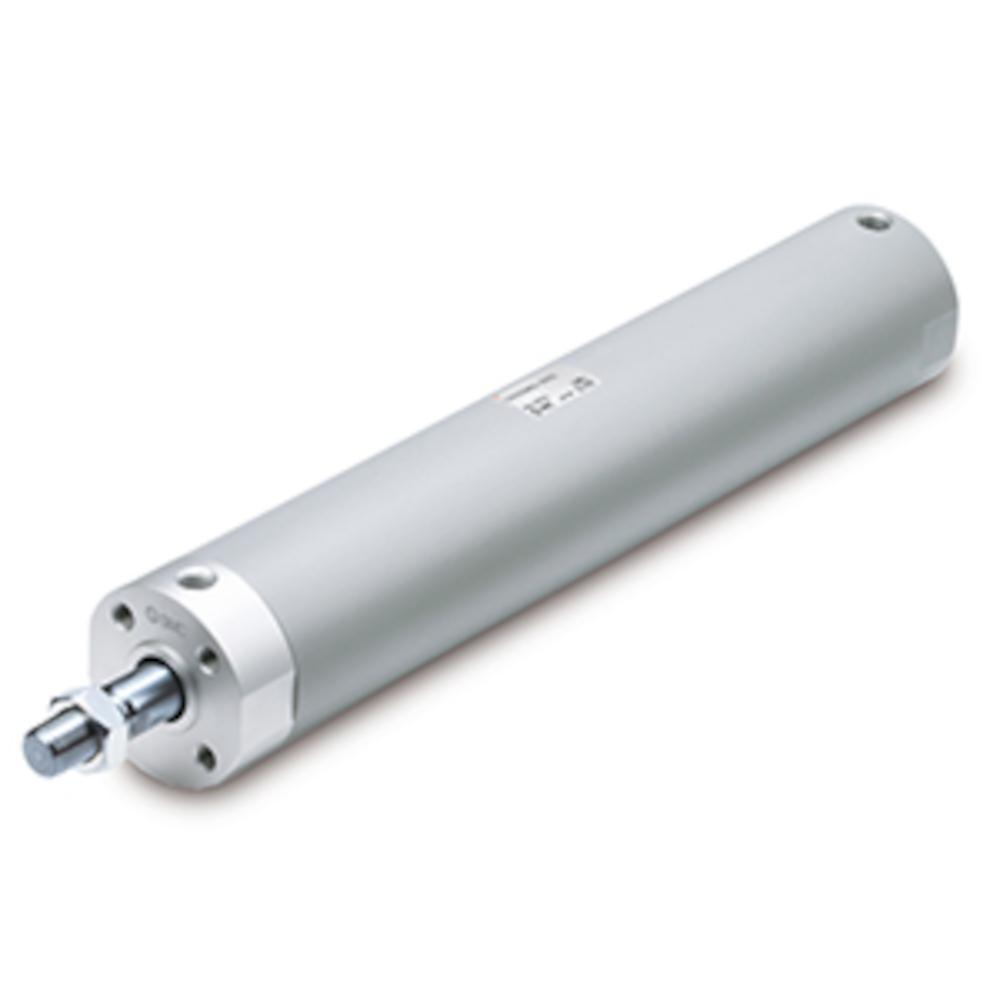

- Siłownik pneumatyczny CG1BN-Z nadaje się do zastosowań, w których wymagany jest płynny ruch bez wibracji.
- Znajduje zastosowanie przede wszystkim w urządzeniach montażowych, systemach transportowych i zautomatyzowanych liniach produkcyjnych.
- Dzięki elastycznemu tłumieniu nadaje się on szczególnie do lżejszych i precyzyjnych zadań ruchowych.
- Siłownik pneumatyczny dwustronnego działania CG1BN-Z jest wyposażony w elastyczne tłumienie, które redukuje siły uderzenia i minimalizuje poziom hałasu.
- Rura cylindra wykonana z anodowanego stopu aluminium zapewnia wysoką odporność na zużycie i gładką powierzchnię, co gwarantuje niezawodny ruch tłoka.
- Konstrukcja jest kompaktowa i przystosowana do bezobsługowej pracy ciągłej.
- Cylinder charakteryzuje się stabilną funkcją smarowania i długą żywotnością.
- Materiał głowicy cylindra, rury cylindra – stop aluminium, twardo anodowany
- Materiał tłoka – stop aluminium
- Materiał tłoczyska – stal węglowa
- Materiał uszczelek – NBR
- Sposób działania – podwójnego działania, standardowy tłoczysko
- Środek - sprężone powietrze
- Smar – nie jest wymagany (smarowanie na cały okres eksploatacji)
- Ciśnienie próbne – 15 barów
- maks. ciśnienie robocze – 10 bar
- Minimalne ciśnienie robocze – 0,5 bara
- Temperatura otoczenia i medium – bez sygnalizatora – od -10°C do 70°C (bez zamarzania) / z sygnalizatorem – od -10°C do 60°C (bez zamarzania)
- Prędkość tłoka – od 50 do 1000 mm/s (średnica tłoka od 20 do 63 mm) / od 50 do 700 mm/s (średnica tłoka 80 i 100 mm)
- Tłumienie – elastyczne
- Montaż – wersja podstawowa
- Gwint przyłączeniowy – M5 x 0,8 (średnica tłoka 20 i 25 mm) / G 1/8" do 1/2" (średnica tłoka 32 do 100 mm)
- Dopuszczalna energia kinetyczna – od 0,28 do 9,90 J
- Średnica – od 24 do 106 mm
- Długość – od 131 do 482 mm
- Waga – od 135 do 6160 g
