Zakres stosowania
- Siłownik pneumatyczny CD85F-A jest stosowany w aplikacjach wymagających wykrywania położenia za pomocą czujnika sygnałowego.
- Nadaje się do rozwiązań automatyzacyjnych, w budowie maszyn oraz w procesach transportu i produkcji.
- Jest on szczególnie korzystny w przypadku ograniczonej przestrzeni i kompaktowej konstrukcji z precyzyjną kontrolą ruchu.

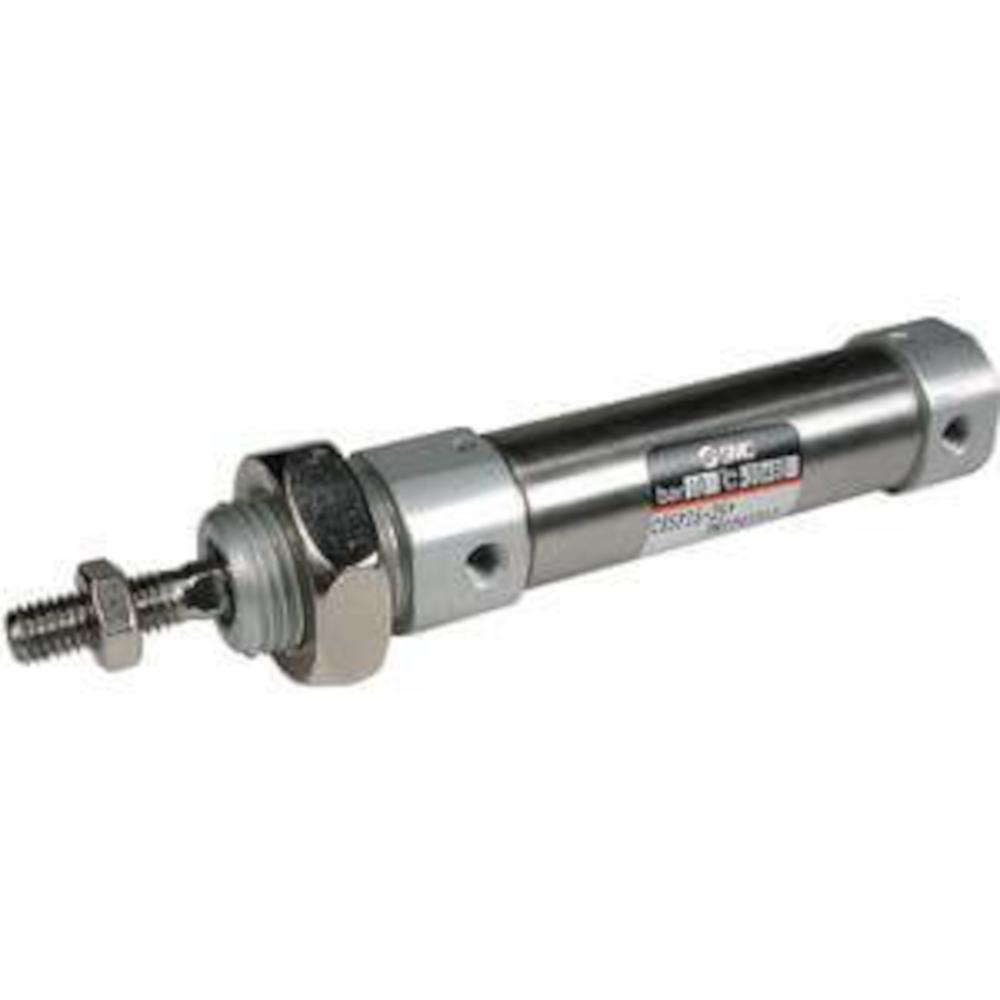

- Siłownik pneumatyczny CD85F-A jest siłownikiem dwustronnego działania z jednostronnym tłoczyskiem, elastycznym tłumieniem i bocznym przyłączem powietrza z tyłu.
- Posiada wbudowany magnes i jest przystosowany do montażu sygnalizatorów na szynach.
- Obudowa wykonana jest z anodowanego aluminium, a tłoczysko z hartowanej stali nierdzewnej.
- Materiał głowicy cylindra/pokrywy cylindra – aluminium
- Materiał obudowy – stal szlachetna
- Wersja – pneumatyczna
- Sposób działania – podwójnego działania; jednostronny tłoczysko
- Środek - sprężone powietrze
- Zgodny z normami ISO 6432 i CETOP RP52P
- Ciśnienie próbne – 15 barów
- Maksymalne ciśnienie robocze – 10 barów
- Min. ciśnienie robocze – 0,5 bar (średnica tłoka 16, 20, 25 mm) / 0,8 bar (średnica tłoka 10, 12 mm) / 1 bar (średnica tłoka 8 mm)
- Temperatura otoczenia i medium – bez sygnalizatora – od -20°C do 80°C (bez zamarzania) / z sygnalizatorem – od -10°C do 60°C (bez zamarzania)
- Smar – nie jest wymagany (smarowanie na cały okres eksploatacji)
- Prędkość tłoka – od 50 do 1500 mm/s
- Tłumienie – tłumienie elastyczne
- Wersja montażowa sygnalizatora – montaż na szynie
- Dopuszczalna energia kinetyczna – od 0,02 do 0,4 J
- Średnica tłoka – od 8 do 25 mm
- Skok – od 200 do 1000 mm
- Szerokość/głębokość (rozmiar klucza) – od 19 do 32 mm
- Długość – od 274 do 1115 mm
- Waga – od 77 do 1361 g
