Zakres stosowania

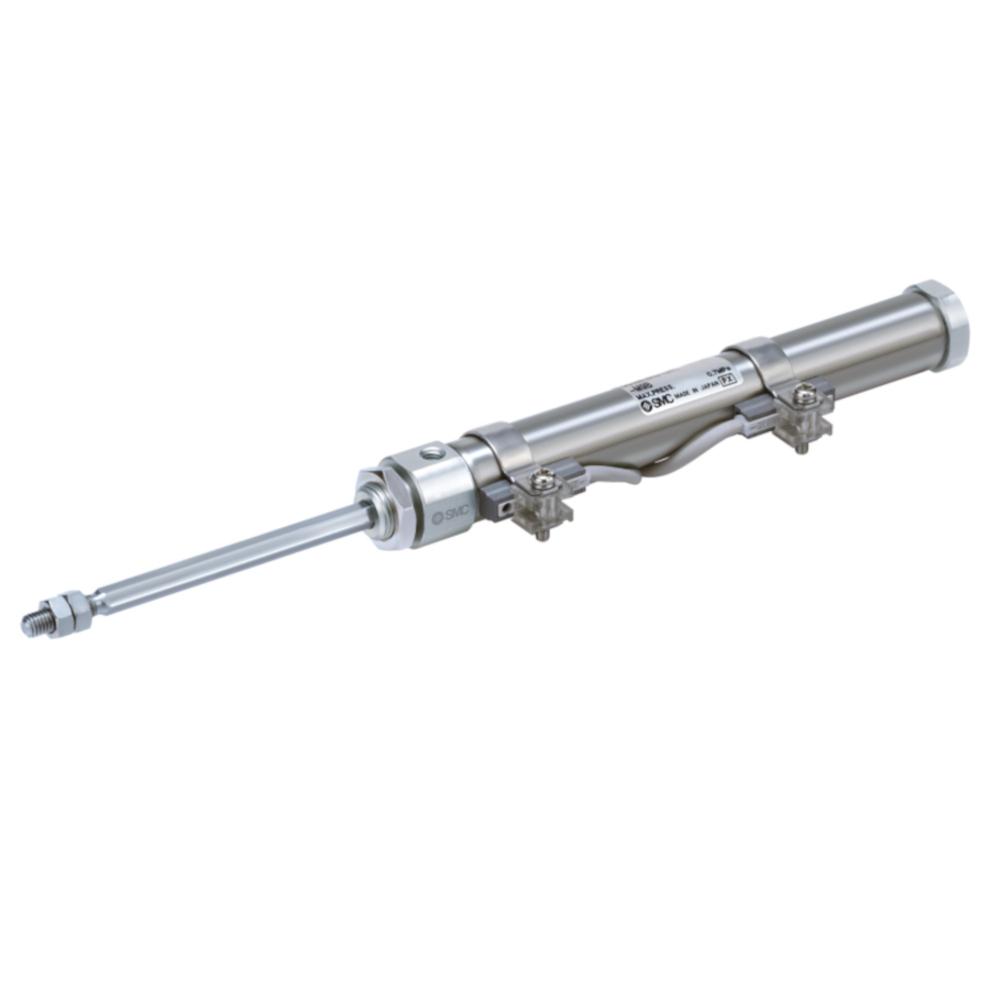

- Miniaturowy cylinder CDJ2B-TZ nadaje się do zastosowań, w których wymagane jest utrzymanie pozycji wysuniętej bez sprężonego powietrza.
- Zastosowanie w automatyce, technice transportowej i mocującej.
- Konstrukcja pozwala na bezpieczne stosowanie w funkcjach wysuwania lub zatrzymywania.
- Miniaturowy cylinder CDJ2B-TZ w wersji podstawowej jest cylindrem jednostronnego działania z wysuwem sprężynowym.
- Anodowana obudowa aluminiowa i hartowany tłoczysko zapewniają precyzyjne działanie i długą żywotność.
- Elastyczne tłumienie zapewnia łagodne hamowanie na końcu skoku.
- Wbudowany magnes umożliwia wykrywanie położenia za pomocą sygnalizatora.
- Materiał głowicy cylindra, uchwytu uszczelki (tylko Ø 6 mm), pokrywy cylindra, tłoka, gniazda sprężyny – stop aluminium
- Materiał rury cylindra, tłoczyska – stal nierdzewna
- Materiał uszczelek – NBR
- Materiał tarczy tłumiącej – uretan
- Sposób działania – działanie proste, wysuwane siłą sprężyny
- Środek - sprężone powietrze
- Ciśnienie próbne – 10 barów
- Maksymalne ciśnienie robocze – 7 barów
- Min. ciśnienie robocze – 2,5 bar (średnica tłoka 6 mm) / 1,5 bar (średnica tłoka 10 i 16 mm)
- Temperatura otoczenia i medium - Bez sygnalizatora: od -10 do 70 °C (bez zamarzania) / Z sygnalizatorem: od -10 do 60 °C (bez zamarzania)
- Smar – nie jest wymagany (smarowanie na cały okres eksploatacji)
- Prędkość tłoka – od 50 do 750 mm/s
- Tłumienie – tłumienie elastyczne
- Dopuszczalna energia kinetyczna – 0,012 J (średnica tłoka 6 mm) / 0,035 J (średnica tłoka 10 mm) / 0,09 J (średnica tłoka 16 mm)
- Montaż – wersja podstawowa
- Gwint przyłączeniowy tłoczyska – M3 x 0,5 (średnica tłoczyska 6 mm) / M4 x 0,7 (średnica tłoczyska 10 mm) / M5 x 0,8 (średnica tłoczyska 16 mm)
- Przyłącze przewodu – M5 x 0,8
- Średnica tłoka – od 6 do 16 mm
- Skok – od 15 do 150 mm
- Szerokość / głębokość – od 8 do 18,5 mm
- Długość – od 104,5 do 469 mm
- Waga – od 18 do 213 g
